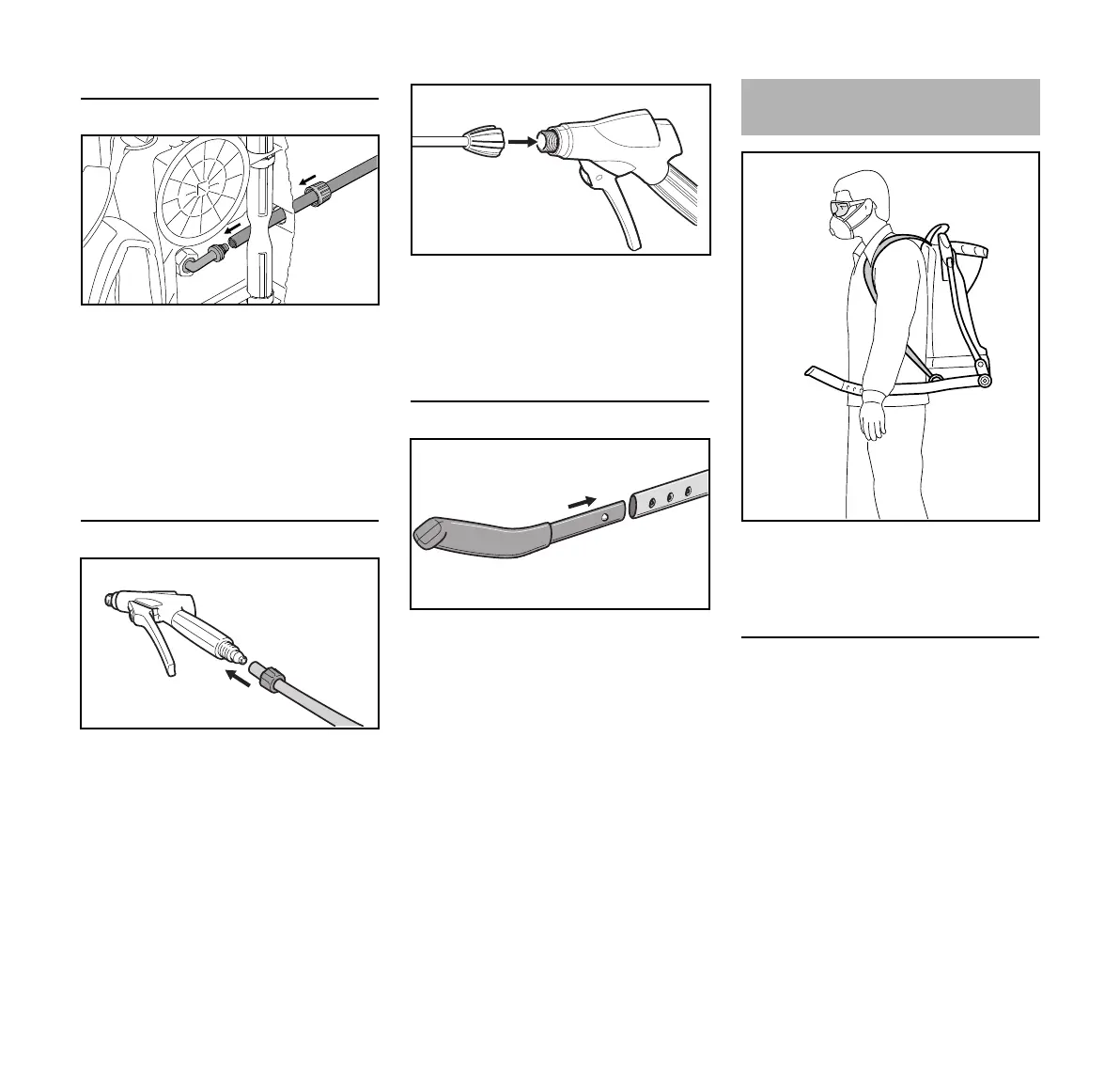

Conexión de la manguera a la unidad
N Coloque la tuerca de unión (2)
sobre la manguera (1).
N Coloque la manguera (1) detrás del
eje y sobre el codo de llenado (3).
N Deslice la tuerca de unión (2) sobre
el codo de llenado y apriétela bien
firme.
Montaje de la pistola rociadora
N Coloque la tuerca de unión (2)
sobre la manguera (1).
N Empuje la manguera (1) sobre el
conector en la pistola (4).
N Apriete la tuerca de unión (2)
firmemente.
N Conecte la varilla a la pistola
rociadora (4).
N Apriete la tuerca de unión (5)
firmemente.
Mango
El largo del mango (A, B, C) se puede
ajustar para adaptarse al operador.
N Coloque el mango sobre la palanca.
N Ajuste las correas del arnés de
modo que la placa quede firme y
cómoda contra su espalda.
Ajuste de altura de tiras del arnés
Las tiras del arnés pueden ajustarse a
su contextura física.
2
1
3
8014BA049 KN
1
2
4
8014BA003 AS
8014BA004 AS
5
4
8014BA005 AS
A
B
C
Arnés
8014BA029 KN
