124

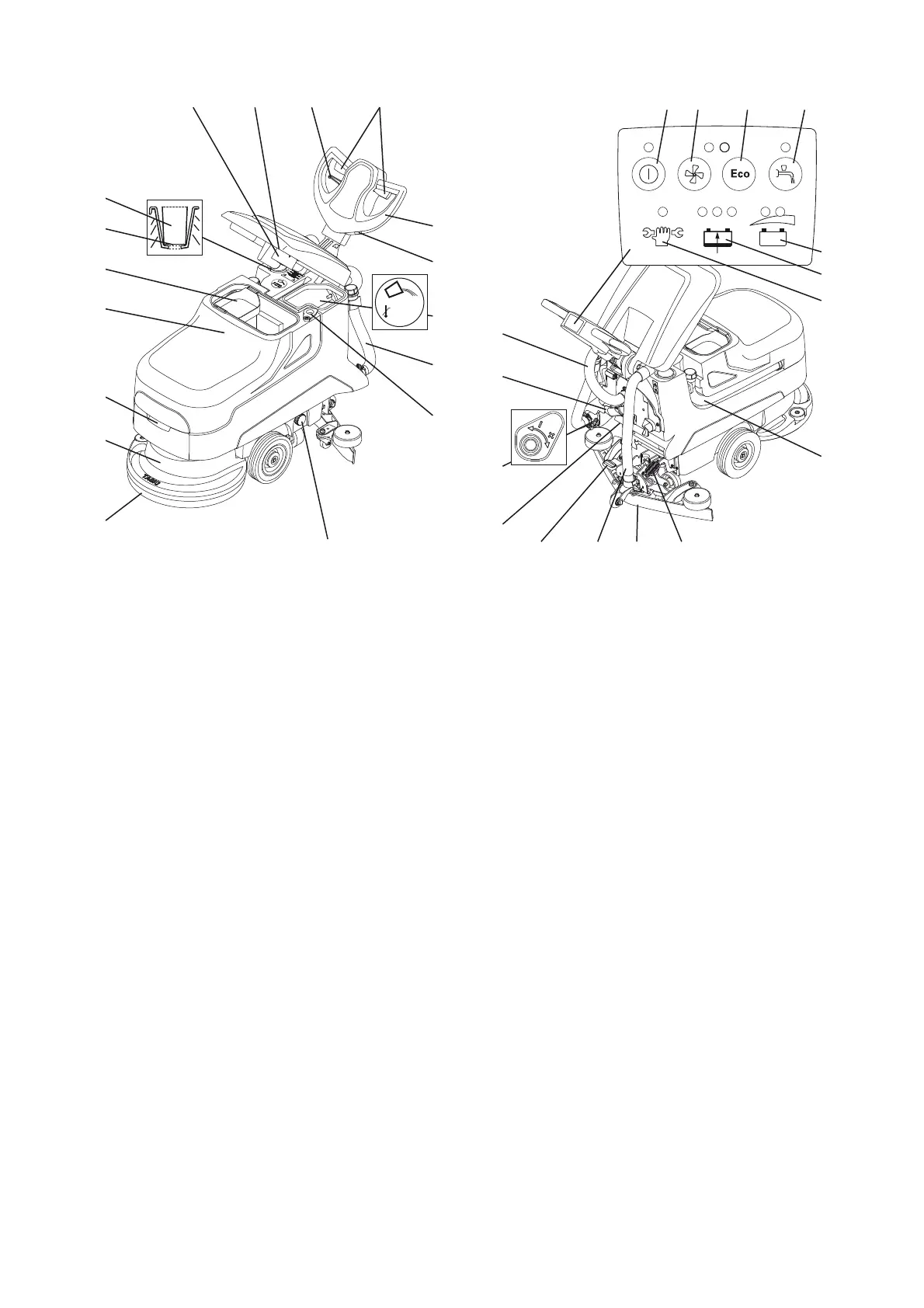

Vue d'ensemble
1 Verre doseur
2 Indicateur du niveau de remplissage
3 Tamis à poussière
4 Cuve de récupération
5 Poignée coquille
6 Unité de brossage
7 Outil (brosses, pads, etc.)
8 Filtre du réservoir d'eau propre
9 Ouverture du drainage
10 Tuyau de vidange pour réservoir d'eau propre (cou-
vercle bleu)
11 Réservoir d'eau propre
12 Compteur d'heures (option)
13 Timon
14 Levier de manœuvre (entraîneur de brosse)
15 Levier de réglage pour l'inclinaison du timon
16 Filtre d'aspiration
17 Flotteur (sécurité antidébordement de la cuve de
récupération)
18 Flexible d'aspiration de la turbine
19 Support de câble pour le cordon d'alimentation prin-
cipale du chargeur de batterie
20 Régulation manuelle de la quantité de solution de
nettoyage
21 Prise de déconnexion de batterie (codage)
22 Pédale de raclette
23 Flexible d'aspiration de la raclette
24 Raclette
25 Pédale d'outil
26 Tuyau de vidange pour cuve de récupération (cou-
vercle rouge)
27 Indicateur de service
28 Indicateur de l'état de charge de la batterie
29 Indicateur de batterie
30 Clés d'alimentation en solution de nettoyage
(MARCHE / ARRÊT)
31 Clé ECO-Mode (MARCHE / ARRÊT)
32 Clé de système d'aspiration (MARCHE / ARRÊT)
33 Clé de l'interrupteur principal (MARCHE / ARRET)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
max.60°C
max.140°F
151617
18
19
21
22 23 24 25
26
27
28
29
30313233
20
