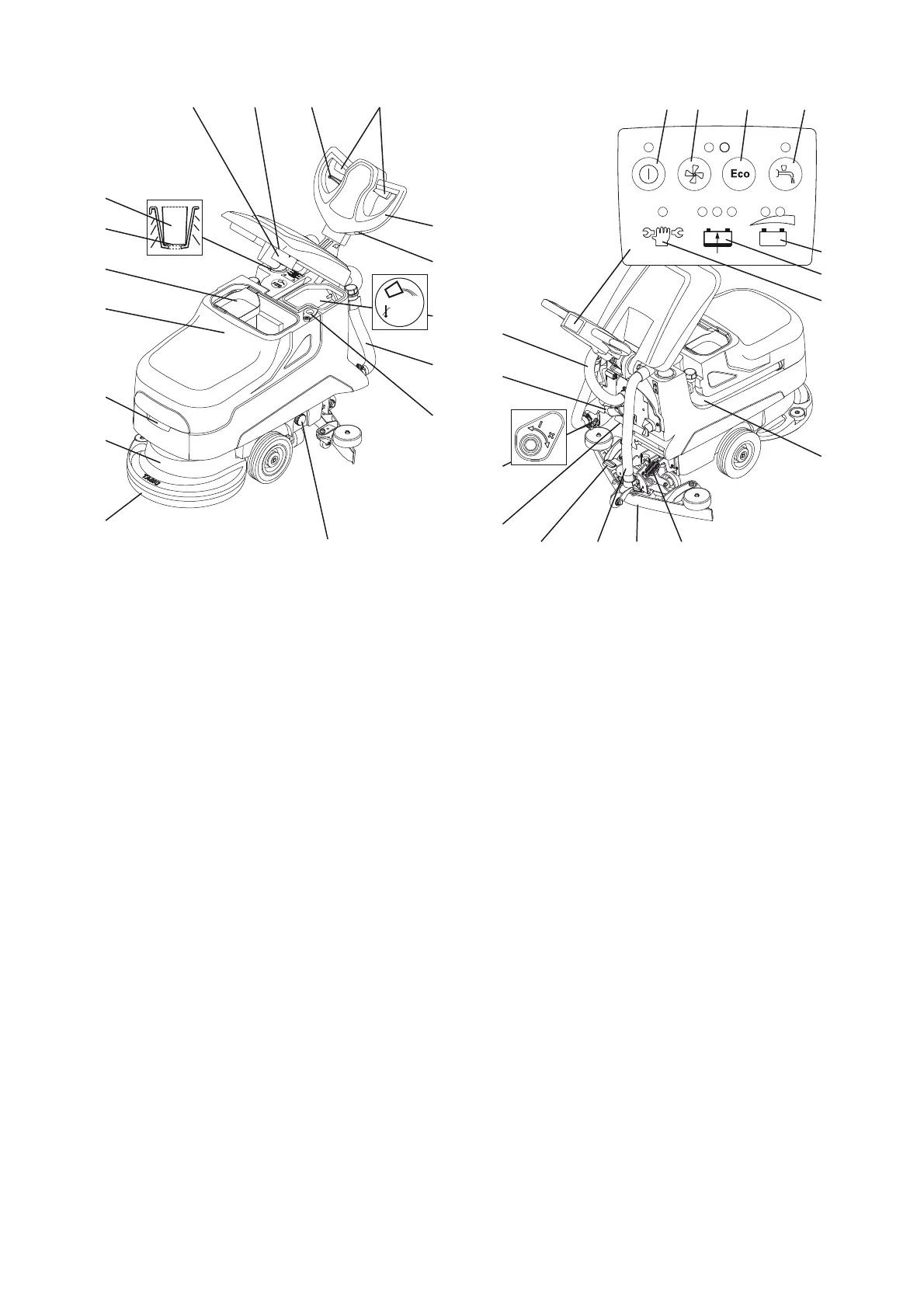

Struttura
1 Dosatore
2 Indicatore livello di riempimento
3 Filtro a setaccio
4 Serbatoio di recupero
5 Maniglia a guscio
6 Gruppo spazzola
7 Accessorio (spazzole, pad, ecc.)
8 Filtro serbatoio acqua pulita sporco
9 Apertura di scarico
10 Tubo di svuotamento serbatoio acqua pulita (coper-
chio blu)
11 Serbatoio acqua pulita
12 Contaore (opzionale)
13 Impugnatura di guida
14 Leva operativa (trasmissione spazzola)
15 Leva di regolazione (per l'inclinazione dell'impugna-
tura di guida)
16 Filtro aspirazione
17 Galleggiante (protezione troppo-pieno serbatoio di
recupero)
18 Tubo di aspirazione turbina
19 Supporto cavo di rete del caricabatterie
20 Regolazione manuale della quantità della soluzione
di pulizia
21 Dispositivo scollegamento batterie (codifica)
22 Pedale gruppo spazzole succhiatore
23 Tubo di aspirazione succhiatore
24 Succhiatore
25 Pedale accessorio
26 Tubo di svuotamento acqua sporca (coperchio ros-
so)
27 Spia assistenza
28 Indicatore stato di carica della batteria
29 Indicatore livello batterie
30 Pulsanti soluzione di pulizia immissione (ON / OFF)
31 Pulsanti modalità ECO (ON/OFF)
32 Pulsante gruppo aspiratore (ON/OFF)
33 Pulsante interruttore principale (ON/OFF)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
max.60°C
max.140°F
151617
18
19
21
22 23 24 25
26
27
28
29
30313233
20
