273

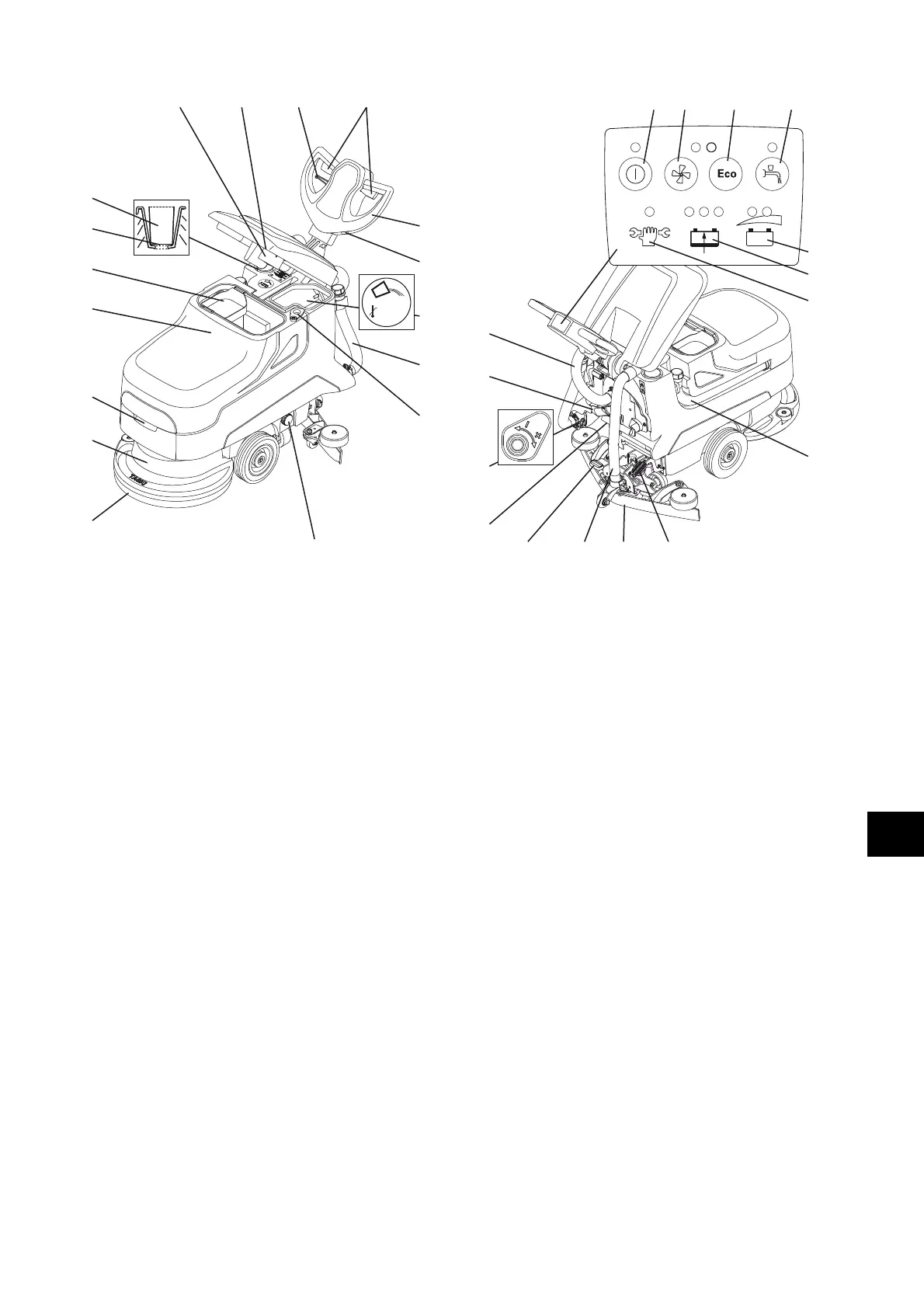

Vista da estrutura
1 Copo doseador
2 Indicador do nível de enchimento
3 Filtro de sujidade
4 Tanque de recuperação
5 Tipo concha punho
6 Conjunto de instrumentos
7 Ferramenta (escovas, discos, etc.)
8 Filtro do tanque de água limpa
9 Abertura do dreno
10 Mangueira de drenagem do tanque de água limpa
(tampa azul)
11 Tanque de água limpa
12 Contador horário (opcional)
13 Volante
14 Alavanca de operação (acionamento de escova)
15 Alavanca de regulação para inclinação do volante
16 Filtro de aspiração
17 Boia (proteção contra transbordo do tanque de re-
cuperação)
18 Mangueira de sucção turbina
19 Encaixe do cabo para cabo principal do carregador
de bateria
20 Regulação manual de quantidade Solução de lim-
peza
21 Tomada para desligar bateria (codificação)
22 Pedal do rodo
23 Mangueira de sucção rodo
24 Rodo
25 Pedal da ferramenta
26 Mangueira de drenagem do tanque de reserva
(tampa vermelha)
27 Indicação Assistência técnica
28 Indicador do estado de carga da bateria
29 Indicador do estado da bateria
30 Botão Alimentação da solução de limpeza (LIG /
DESLIG)
31 Chaves de segurança Modo ECO (LIG / DESLIG)
32 Botão Unidade de sucção (LIG / DESLIG)
33 Botão interruptor principal LIG / DESLIG
1
2
3
4
5
6
7
8
9
10
11
12
13
14
max.60°C
max.140°F
151617
18
19
21
22 23 24 25
26
27
28
29
30313233
20
PT
