Pierwsze kroki
Polski
(211)

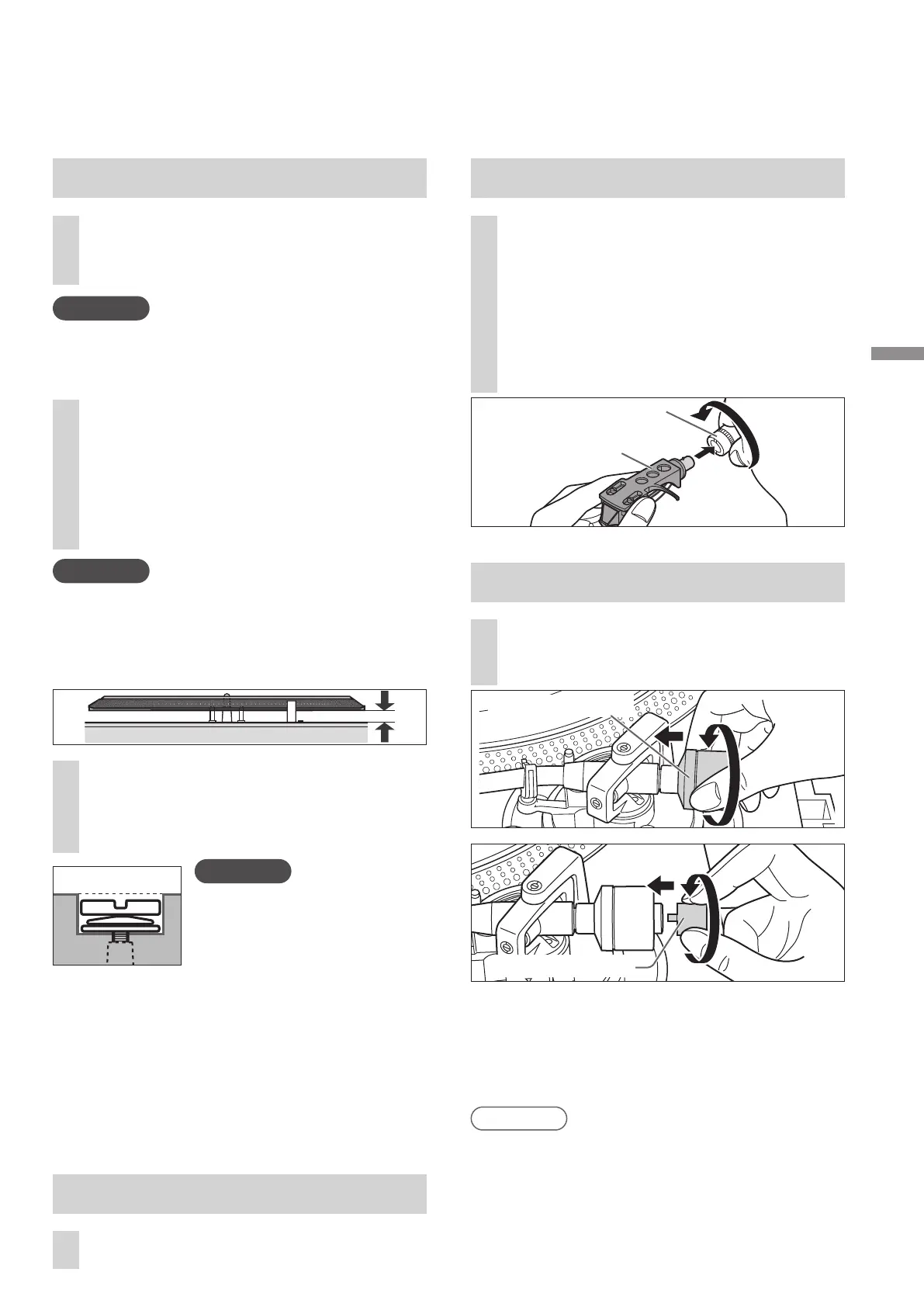

Mocowanie oprawki wkładki
5
Przymocować oprawkę wkładki wraz
z umieszczoną w niej wkładką do
główki ramienia tonowego.
Utrzymując oprawkę w pozycji
poziomej dokręcić nakrętkę
blokującą.
Należy uważać, aby nie dotknąć ostrza igły.
Nakrętka blokująca
Oprawka wkładki
Mocowanie przeciwwagi ramienia
6
Przymocować ciężarek wyważający
do tylnej części ramienia tonowego.
Ciężarek wyważający
Ciężarek pomocniczy
Osadzanie talerza obrotowego
1
Umieścić wrzeciono środkowe
w otworze centralnym talerza
obrotowego.
Uwaga
Zachować ostrożność podczas obchodzenia się z
talerzem, ponieważ jest ciężki.
Zetrzeć odciski palców lub kurz miękką szmatką.
2
Powoli opuść talerz jednocześnie
zestrajając położenie otworów
ustalających (trzy punkty) z
trzpieniami wirnika.
Obrócić talerz w obu kierunkach, aby zestroić
położenie otworów ustalających z trzpieniami
wirnika.
Uwaga
W przypadku braku zestrojenia trzpieni wirnika,
pomiędzy korpusem urządzenia i talerzem
obrotowym pozostawać będzie szczelina,
uniemożliwiająca prawidłowe osadzenie talerza.
Nie wywierać nacisku na talerz gramofonu.
3
Umieścić podkładki, sprężyny
talerzowe i śruby talerza obrotowego
w otworach trzpieni wału i dokładnie
dokręcić śruby mocujące.
Procedura zdejmowania talerza
obrotowego
Poluzować śruby mocujące talerz i wykręcić je.
- Przechowywać śruby, sprężyny talerzowe i
podkładki w bezpiecznym miejscu.
Ująć talerz obiema rękami i wolno pociągnąć go
pionowo do góry.
Osadzenie maty talerza
4
Ułożyć matę na talerzu obrotowym.
Uwaga
Podczas dokręcania śrub,
nie dopuścić, aby łby śrub
wystawały powyżej poziomu
górnej powierzchni talerza
obrotowego.
Dokręcić równomiernie trzy
śruby.
Wnętrze ciężarka ramienia tonowego zostało
przesmarowane.
Uwaga
13
Zamocować dołączony ciężarek pomocniczy z tyłu
ramienia tonowego zgodnie z wagą wkładki.
Aby uzyskać informacje na temat zakresów
regulacji ciężaru wkładki, patrz „Zakres
dopuszczalnego ciężaru wkładki”.(
25)
