11.0 Installation DE
Premier Elite Bedienteile sind nur kompatibel mit Texecom Premier Alarmzentralen. Jegliche Kombination von Premier Elite
Bedienteilen Ist möglich. Die Bedienteile können seriell, parallel oder in einer Kombination aus beiden angeschlossen werden.

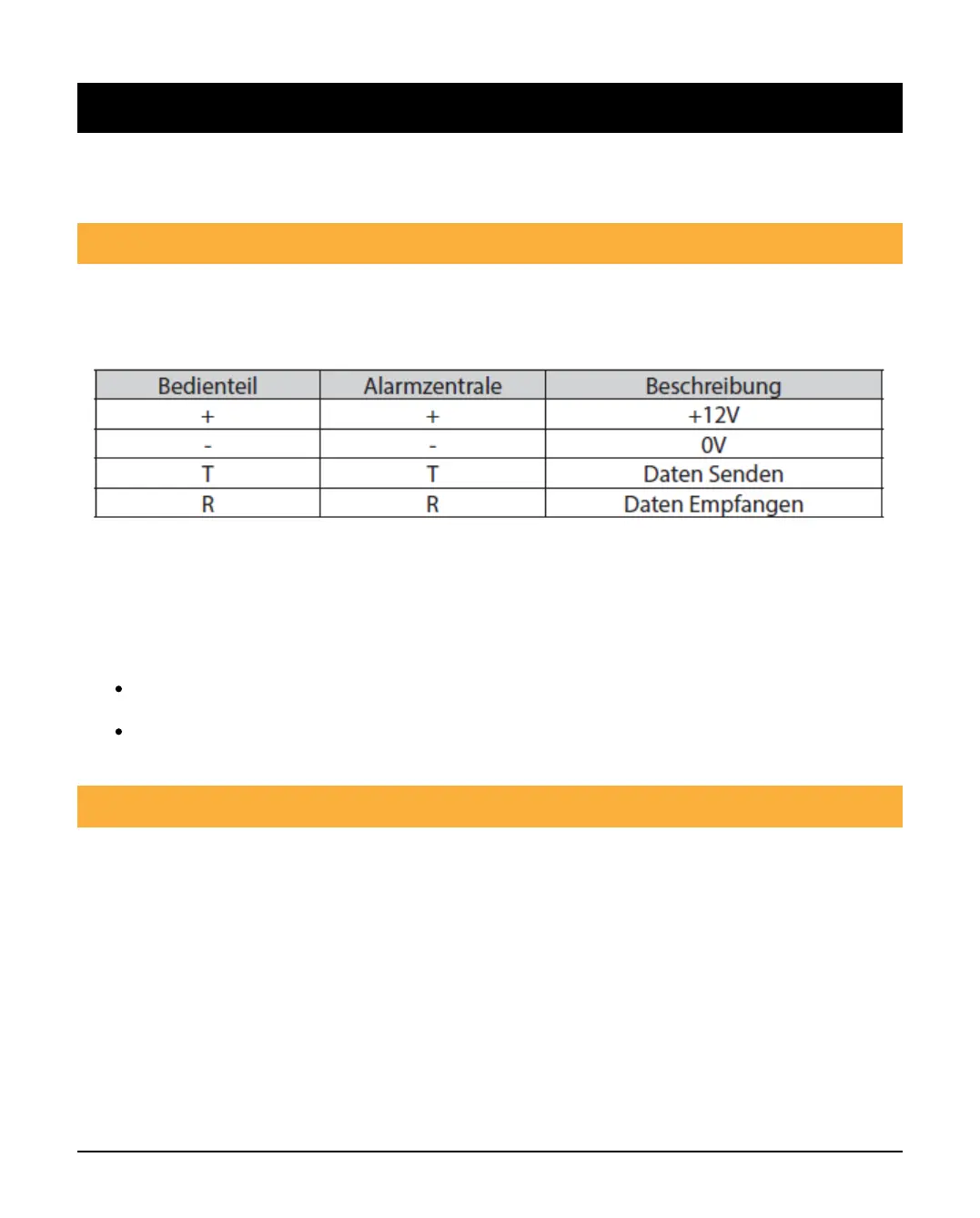

11.1 Verdrahtung
Es wird dringend empfohlen das System komplett von der Stromversorgung zu trennen (Netzspannung und Batterie) bevor ein
Bedienteil angeschlossen wird. Verbinden Sie das Bedienteil mit der Alarmzentrale mit einer 4-Draht Leitung wie folgend
beschrieben:
Die Netzwerke werden über 4 Anschlussklemmen hergestellt welche Daten und Stromversorgung beinhalten. Um einen korrekten
Betrieb sicherzustellen müssen alle 4 Anschlussklemmen am Gerät mit den zugehörigen Anschlussklemmen an der Alarmzentrale
bzw. dem vorherigen Gerät verbunden werden.
Bedienteile können mit einer 4-Draht Leitung angeshclossen werden. Es wird aber empfohlen eine 6- oder 8-Draht Leitung zu
verwenden um die Drähte der Stromversorgung "gedoppelt" nutzen zu können falls nötig.
Standard 7/0.2 Alarmkabel kann für die meisten Installationen verwendet werden. Jedoch kann es unter bestimmten
Umständen notwendig sein geschirmtes Kabel zu verwenden.
Bitte schlagen Sie im Handbuch der Alarmzentrale für mehr Details zu Verdrahtung, Programierung und Testen von
Zonen, Ausgängen und Lautsprechern nach.
11.2 Eine Adresse einstellen
Jedem Bedienteil muss mittels DIP-Schaltern eine andere Adresse vergeben werden. Die DIP-Schalter finden Sie auf der linken
Seite der Platine. Die Tabelle nachfolgend Zeigt die Bedienteiladressierung:
