INS524-4 45/53
25.0 Instalacja PL
Klawiatura Premier jest kompatybilna wyłącznie z centralami serii Premier firmy Texecom. Dowolna kombinacja klawiatur Premier
Elite może być wykorzystana. Klawiatury mogą być połączone w szeregu (łańcuchowo), równolegle (w gwiazdę) lub w dowolnej
kombinacji tych dwóch sposobów.
25.1 Podłączenie
Zalecane jest całkowite wyłączenie zasilania systemu (zasilanie główne AC oraz akumulator) przed podłączeniem klawiatury.

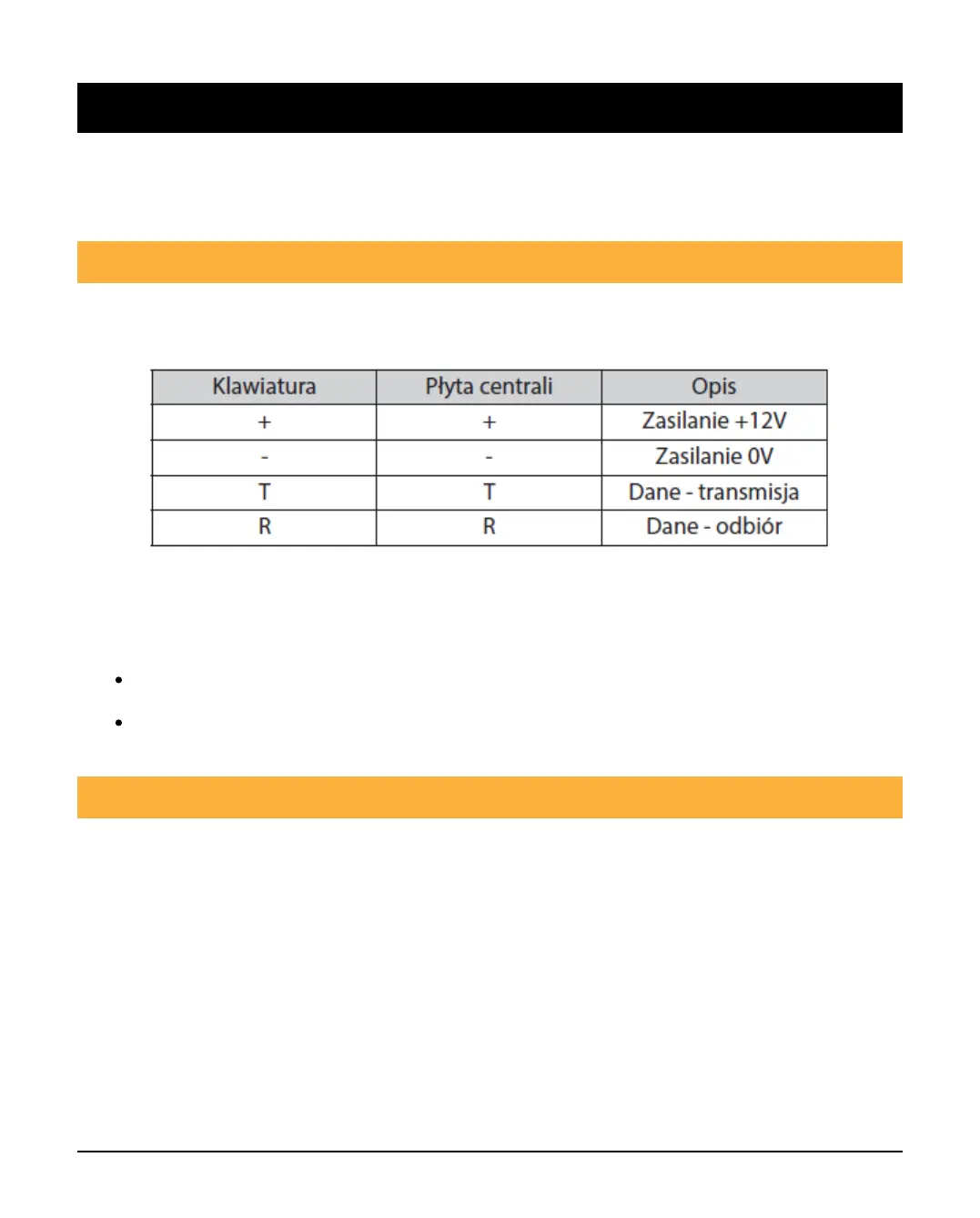

Klawiaturą należy podłączyć do centrali używając przewodu 4-żyłowego w następujący sposób:
Na magistralę składają się 4 terminale zapewniające zasilanie i transmisję danych. W celu zapewnienia właściwej pracy, wszystkie
4 zaciski urządzenia muszą być połączone z odpowiednimi zaciskami płyty centrali lub poprzedniego urządzenia. Klawiatury mogą
być podłączane przewodem 4-żyłowym, jednak zaleca się użycie przewodu 6- lub 8-żyłowego. Dodatkowe żyły, w razie potrzeby,
mogą zostać użyte do zwiększenia przekroju linii zasilania.
Standardowy przewód teletechniczny może zostać użyty w większości instalacji. W szczególnych przypadkach może
wystąpić konieczność użycia przewodu ekranowanego.
W instrukcji instalacji centrali zostały zawarte szczegóły dotyczące podłączenia, programowania i testowania linii, wyjść
programowalnych i głośnikowych.
25.2 Ustawienie adresu
Każdej klawiaturze należy przydzielić inny adres używając przełączników DIL umieszczonych z lewej strony płytki drukowanej
(PCB). Zamieszczona poniżej tablica obrazuje sposób adresowania klawiatur:
