INS524-4 36/53
19.0 Installation SE
Premier-knappsatsen är endast kompatibel med Texecom Premier-manöverpaneler. Du kan använda valfri kombination av
Premier Elite-knappsatser. Knappsatserna kan seriekopplas (kedjekoppling), parallellkopplas (stjärnkoppling) eller en kombination
av båda.
19.1 Kablage

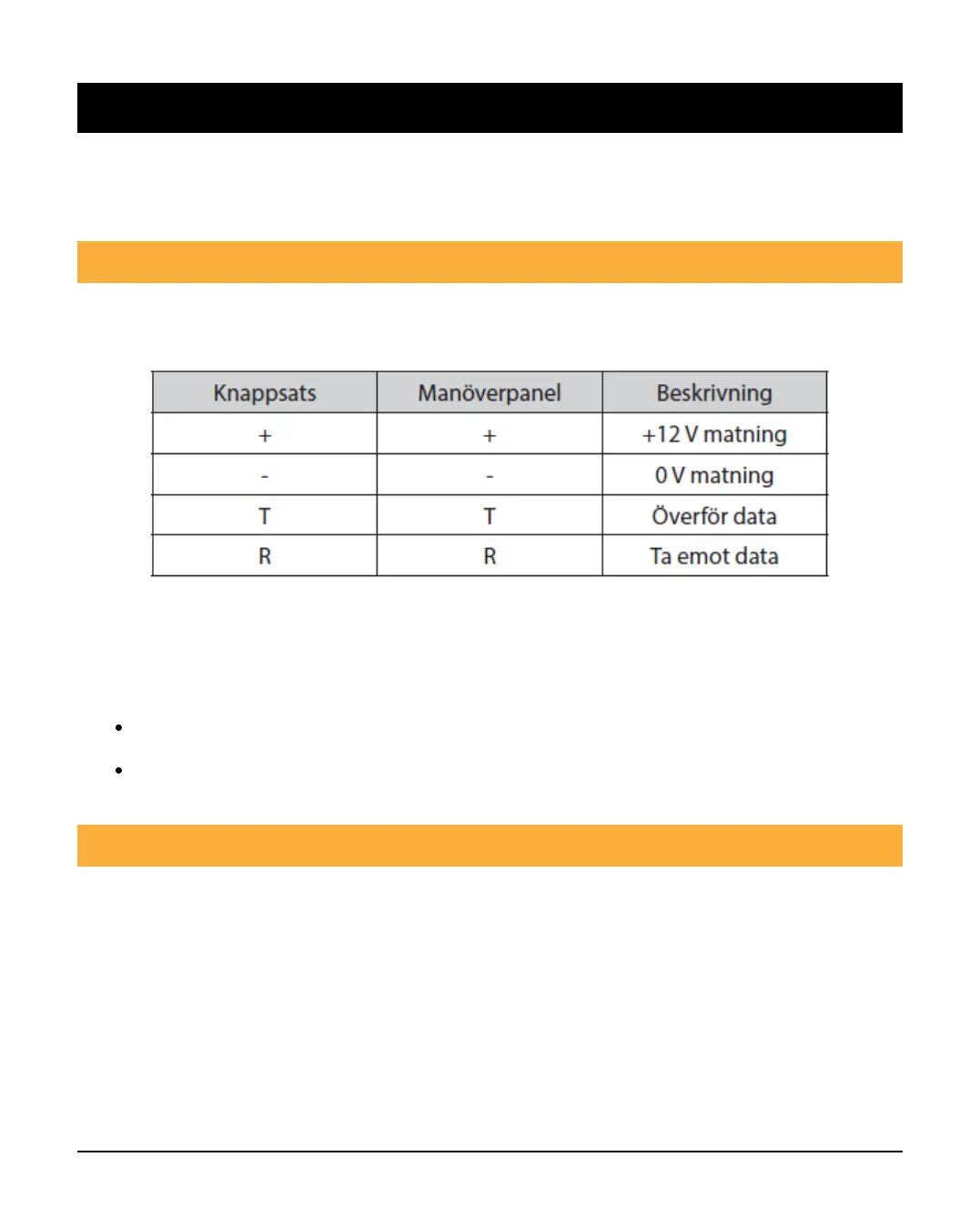

Vi rekommenderar att all strömtillförsel tillsystemet (elnät och batteri) stängs av innan du drar kablarna till en knappsats. Anslut
knappsatsen till manöverpanelen med en fyrtrådig kabel enligt följande:
Nätverken består av fyra terminaler för ström och data. För att säkerställa korrekt funktion måste man se till att alla fyra
kontakterna på enheten är anslutna till motsvarande uttag på manöverpanelen eller den tidigare enheten.
Knappsatserna kan anslutas med hjälp av fyrtrådig kabel. Vi rekommenderar dock att du använder en sex- eller åttatrådig kabel
eftersom de extra trådarna kan användas för extra strömanslutningar om det behövs.
Standard 7/0.2-larmkabel kan användas för de flesta installationer. Under vissa förhållanden kan man dock behöva
använda en skärmad kabel.
Se manöverpanelens installationsanvisning för information om kabeldragning, programmering och test av zoner, utdata
och högtalare.
19.2 Välja en adress
Varje knappsats måste tilldelas en unik adress med hjälp av DIL-brytarna på kretskortets vänstra sida. I tabellen nedan visas
knappsatsens adressbeläggning:
