INS524-4 42/53
23.0 Instalace CZ
Klávesnice Premier je kompatibilní s ústřednami výrobce Texecom řady Premier. Může být použita libovolná kombinace Premier
Elite klávesnic s ohledem na volné adresy systému. Klávesnice mohou být zapojené na datové sběrnici ústředny sériově (daisy
chain), paralelně (hvězda) nebo kombinací předchozích.
23.1 Kabeláž

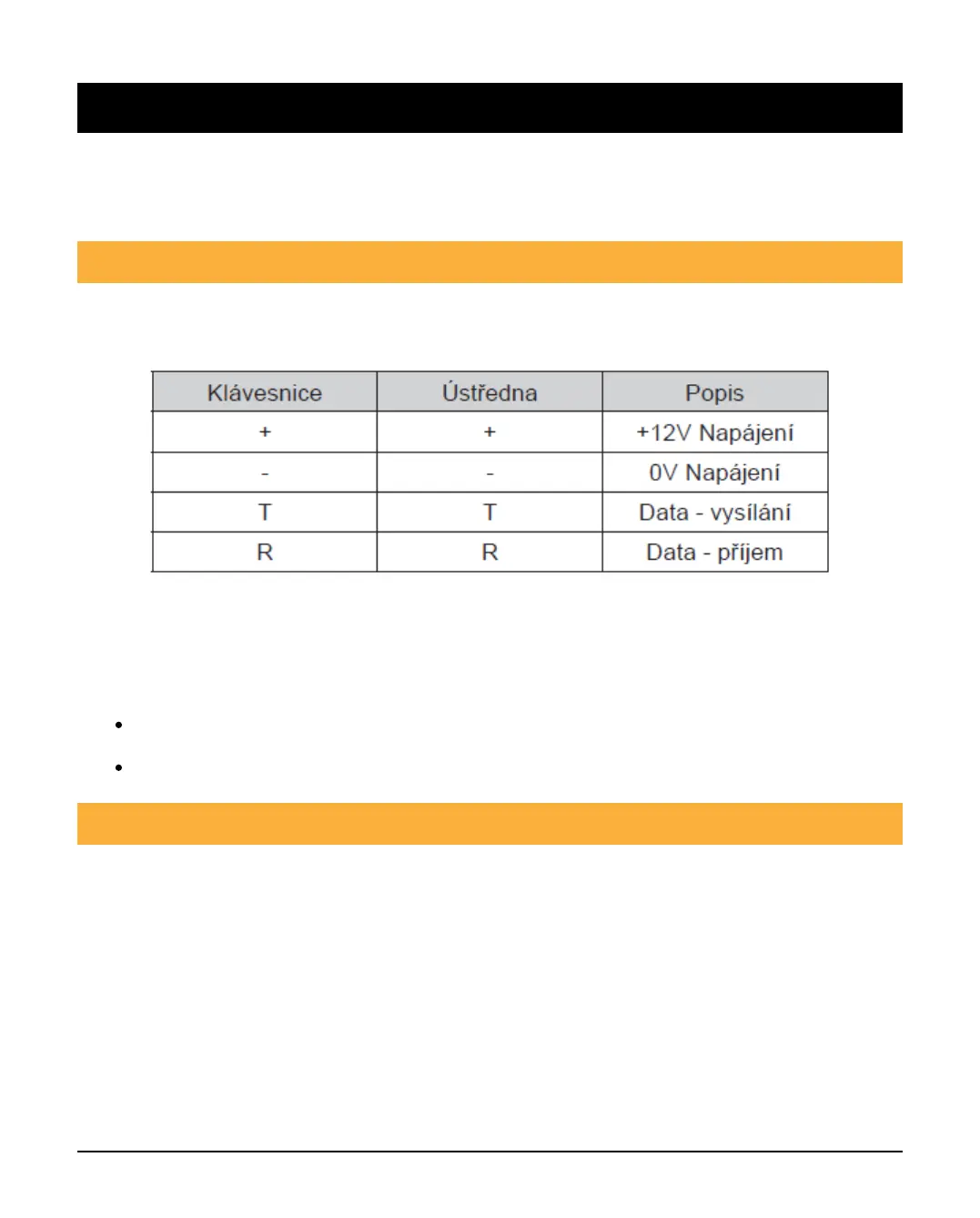

Důrazně doporučujeme zcela odpojit systém od napájení (transformátor i akumulátor) před připojováním klávesnice. Zapojte
klávesnici následovně pomocí 4 vodičů:
Datová sběrnice je tvořena čtyřmi svorkami obsahující napájení ou data. Pro zajištění správné funkce je nutné, aby všechny čtyři
svorky byly propojeny na odpovídající svorky v ústředně nebo předcházejícímu zařízení (například expander zón).
K zapojení klávesnic jsou sice postačující 4-žilové kabely, ale doporučujeme používat 6-ti či 8-mi žilové. Spárováním vám umožní
zmenšit úbytek napětí na vodičích bude-li to nutné.
Standardní datový 0,22mm2 kabel vyhovuje většině instalací. Nicméně vzhledem k podmínkám provozu může být nutné
použít stíněný kabel.
Více informací o kabeláži, programování a testování zón a výstupů naleznete v instalačním manuálu ústředny.
23.2 Adresace
Každá klávesnice musí mít přiřazenu unikátní adresu prostřednictvím DIL přepínačů umístěných v levé části PCB. Tabulka níže
vysvětluje nastavení adres:
