Armado
Instalación de los tubos de la
aspiradora

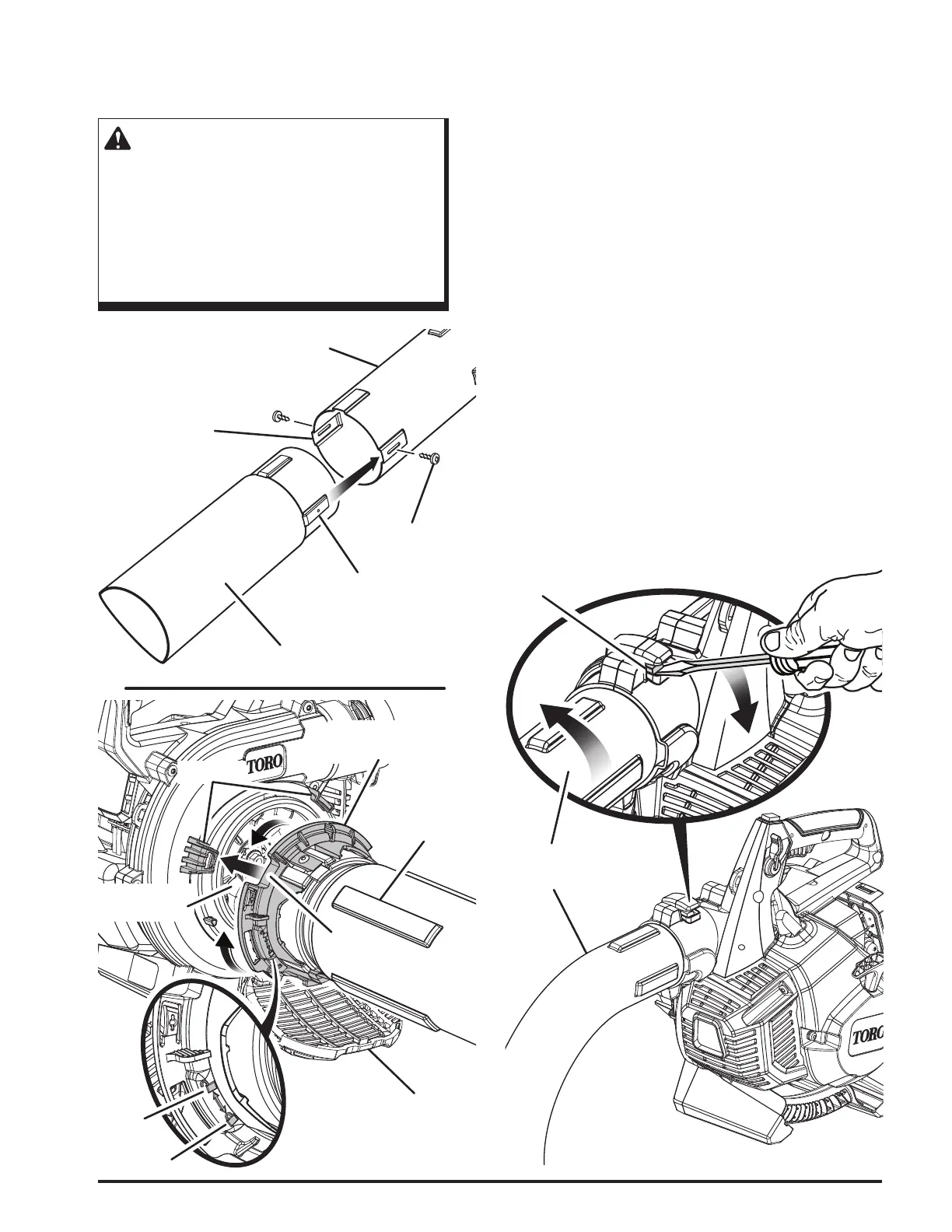

Vea las guras 7 - 9.
ADVERTENCIA:
Las aspas del propulsor giratorio pueden causar
lesiones serias. Siempre detenga el motor y
garantiza que las hojas giratorias han dejado de
girar. antes de abrir la puerta de la aspiradora
o de instalar o cambiar los tubos. No ponga la
manos ni ningún objeto dentro de los tubos de la
aspiradora mientras los instala en la unidad.
Tubo inferior de
la aspiradora
Tornillos
Ranuras
Orejetas
Tubo superior de
la aspiradora
Tubo
superior de la
aspiradora
Puert a de la
entrada de la
aspiradora
Orejeta
Tubo
la aspiradora
Figura 8
Para instalar los tubos de la aspiradora:
1. Asegure los tubos superior e inferior de la aspiradora;
para ello, alinee las orejetas de aseguramiento con las
ranuras realzadas.
2. Golpee levemente en el suelo el conjunto de los tubos
hasta que los agujeros del tubo inferior estén en la
ranura realzada del tubo superior. Asegúrelos con los
tornillos suministrados. Vea la gura 1.
3. Oprima la orejetas de la puerta con un destornillador
de cabeza plana y abra la puerta de entrada de la
aspiradora.
4. Alinee la muesca en la armazón tubo aspiradora con la
orejetas en la base.
5. Gire el armazón tubo aspiradora en sentido horario para
ajustarlo rmemente.
Para desmontar los tubos de la aspiradora:
1. Con un destornillador, presione la orejeta del tubo del
sopladora / tubo la aspiradora para desbloquear.
2. Para aojar el tubo superior de la aspiradora dé vuelta a
la izquierda al mismo.
3. Retire del alojamiento de la sopladora el conjunto los
tubos de la aspiradora.
4. Cierre rmemente la puerta de la entrada.
Figura 9
®
Ranura
Asegurar
Desbloquear
Armazón
tubo aspiradora
Orejetas
Abertur a de
aspiración
