Auxillary Controls
Wiring the Wall Thermostat
WWAARRNNIINNGG
LLiivvee EElleeccttrriiccaall CCoommppoonneennttss!!
FFaaiilluurree ttoo ffoollllooww aallll eelleeccttrriiccaall ssaaffeettyy pprreeccaauuttiioonnss
wwhheenn eexxppoosseedd ttoo lliivvee eelleeccttrriiccaall ccoommppoonneennttss ccoouulldd
rreessuulltt iinn ddeeaatthh oorr sseerriioouuss iinnjjuurryy..
WWhheenn iitt iiss nneecceessssaarryy ttoo wwoorrkk wwiitthh lliivvee eelleeccttrriiccaall
ccoommppoonneennttss,, hhaavvee aa qquuaalliiffiieedd lliicceennsseedd eelleeccttrriicciiaann
oorr ootthheerr iinnddiivviidduuaall wwhhoo hhaass bbeeeenn pprrooppeerrllyy ttrraaiinneedd
iinn hhaannddlliinngg lliivvee eelleeccttrriiccaall ccoommppoonneennttss ppeerrffoorrmm
tthheessee ttaasskkss..
NNOOTTIICCEE
EEqquuiippmmeenntt DDaammaaggee!!
FFaaiilluurree ttoo ffoollllooww iinnssttrruuccttiioonnss wwiillll rreessuulltt iinn
pprreemmaattuurree ffaaiilluurree ooff tthhee uunniitt..
IImmpprrooppeerr wwiirriinngg mmaayy ddaammaaggee uunniitt eelleeccttrroonniiccss..
CCoommmmoonn bbuussiinngg iiss nnoott ppeerrmmiitttteedd.. DDaammaaggee oorr
eerrrraattiicc ooppeerraattiioonn mmaayy rreessuulltt..
After installing control panel blockoff PLT05872, the
previous control board should be retained to access
event diagnostic codes, if needed in the future.
To wire the to the thermostat:
1. Check to be sure power to unit is disconnected.
2. Route the wire through the thermostat under the
sleeve and behind the front panel as shown below.

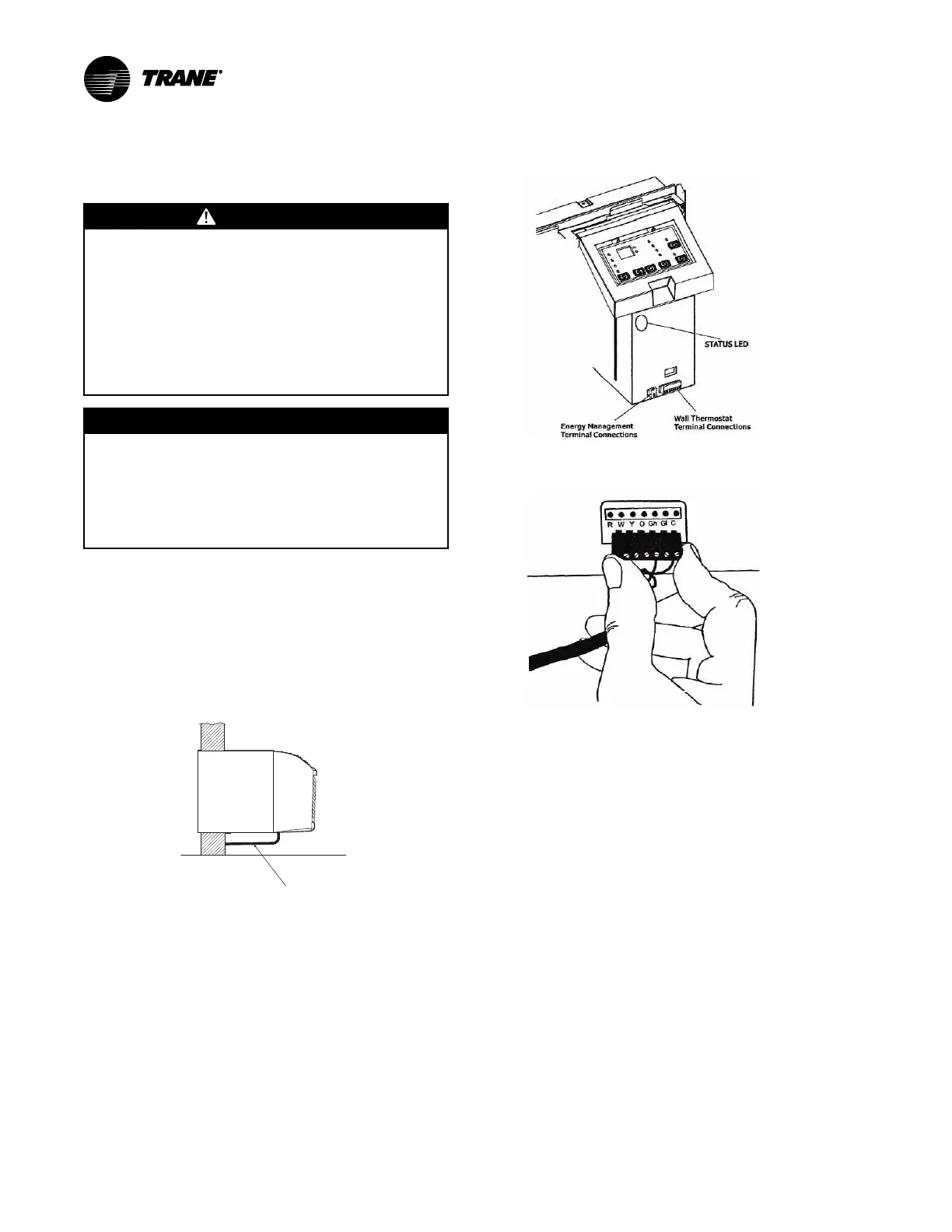

THERMOSTAT WIRE ROUTING
(UNDER SLEEVE, BEHIND FRONT PANEL)
3. Remove the terminal connector to simplify wiring.
4. Connect wires from the thermostat to terminals on
unit terminal connector.
NNoottee:: Thermostat wire is field supplied.
Recommended wire gauge is 18 to 20 gauge,
solid thermostat wire.
IImmppoorrttaanntt:: Thermostat wire should always be
routed around or under the wall sleeve,
NEVER through the wall sleeve.
To Next Page
