Cambio de correa
Correa de la barrena
Para retirar y reemplazar la correa de la barrena de su máquina
quitanieve, proceda como se indica a continuación:
Para evitar derrames, coloque un trozo de envoltura de
plástico debajo del tapón de combustible y ajuste bien.
Saque la cubierta plástica de la correa ubicada en el frente
del motor. Para ello saque los dos tornillos autorroscantes.

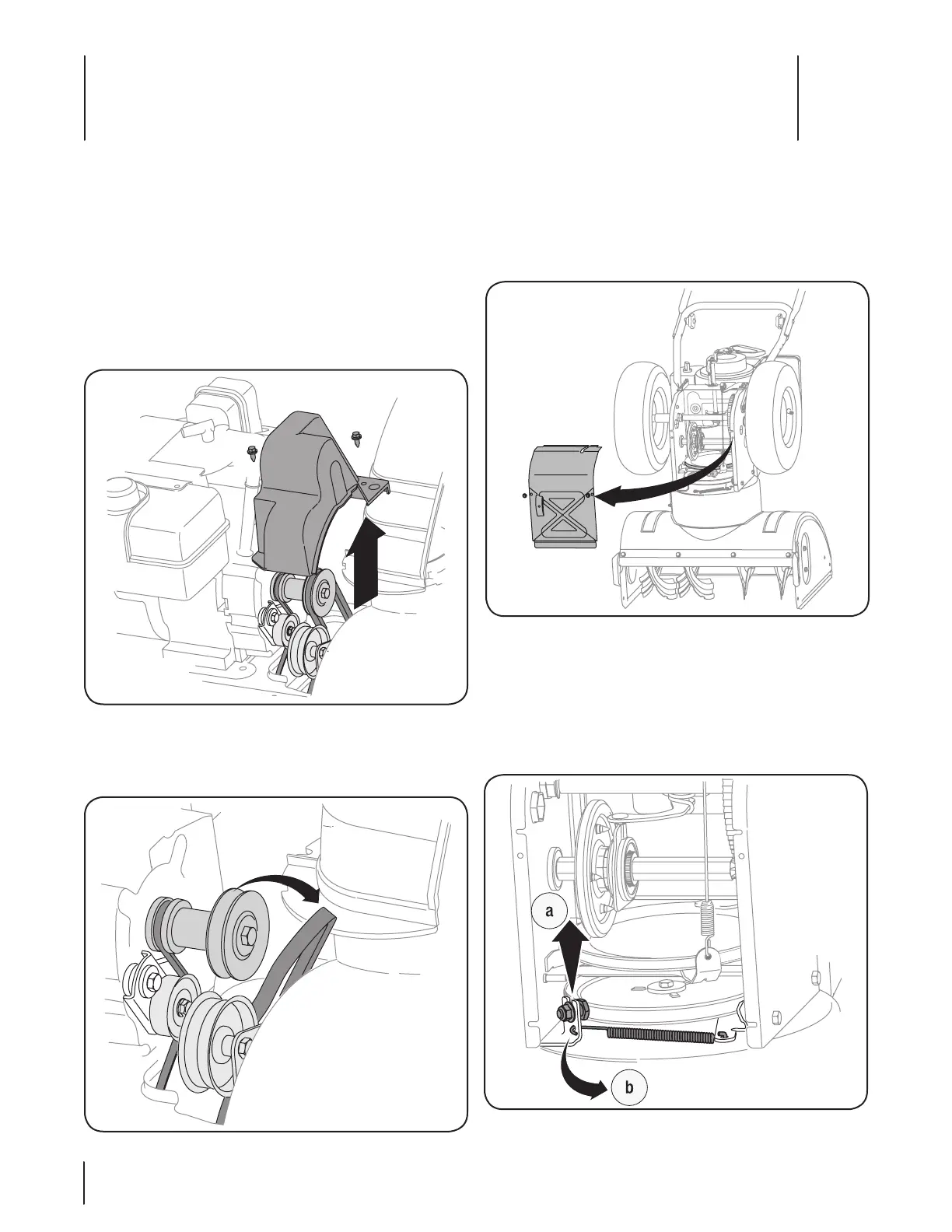

Vea la Fig. 7-1.
Saque la correa de la barrena de la polea del motor. Vea la
Fig. 7-2.
1.
2.
2.
Gire con cuidado la máquina quitanieve hacia arriba y hacia
delante de manera que quede apoyada sobre la caja de la
barrena.
Saque la cubierta del marco desde debajo de la máquina
quitanieve retirando los cuatro tornillos autorroscantes que
la aseguran. Vea la Fig. 7-3.
Quite la correa como sigue: Vea la Fig. 7-4.
Afloje y retire el tornillo con reborde que actúa
como guardacorrea.
Desenganche el resorte de la ménsula de soporte
del marco.
3.
4.
5.
a.
b.
Figura 7-3
Figura 7-1
Figura 7-2
Figura 7-4
