C-16 / FRANÇAIS
C-16 - FORM NO. 56041707 - Agitator
™
16 / 18 Clean & Restore
FR
MAINTENANCE PAR LE PERSONNEL AUTORISE
RETRAIT DU MOTEUR DE BROSSE
1 Vidangez les réservoirs de récupération et de solution et faites basculer la machine sur le côté.
2 Voir Figure 8. Retirez le (2) vis (A).
3 Remettez la machine en position droite, attrapez la poignée de l’utilisateur (1) et appuyez dessus pour faire rebasculer l’ensemble du réservoir
de solution/récupération.

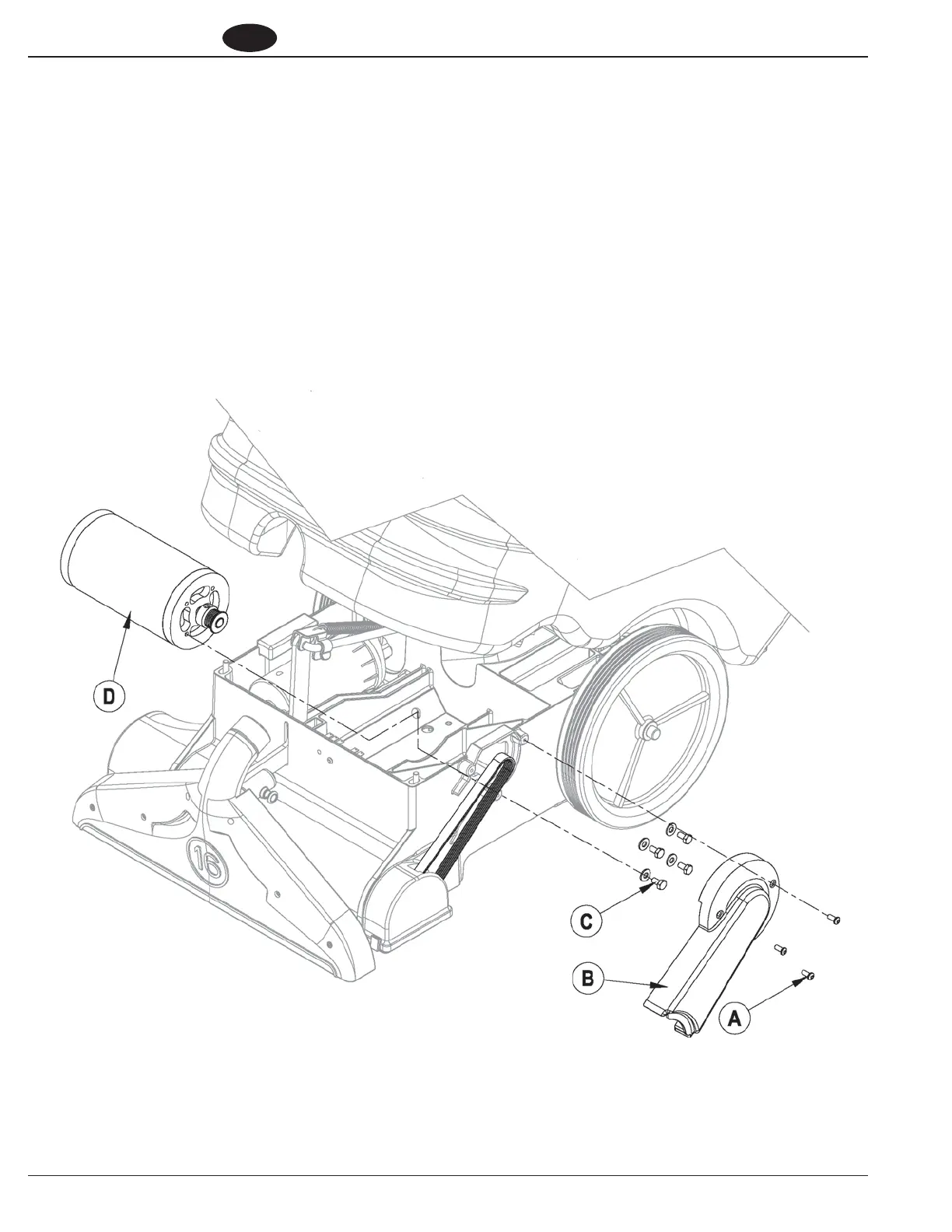

4 Voir Figure 12. Retirez les (3) vis (A), puis retirez la protection de la courroie (B).
5 Retirez la courroie de la poulie du moteur, puis retirez les (4) vis et rondelles (C).
6 Déconnectez le câblage du moteur de brosse puis retirez le moteur de brosse (D) de la machine. REMARQUE : Souvenez-vous des points de
raccordement du câble afi n de pouvoir les réassembler.
7 Pour installer le moteur de brosse, suivez les étapes ci-dessus en sens inverse. REMARQUE : Consultez la fi che d’instruction 56040906 pour
l’installation de la courroie.
FIGURE 12
