FRANÇAIS / C-17
FORM NO. 56041707 - Agitator
™
16 / 18 Clean & Restore - C-17
FR
MAINTENANCE PAR LE PERSONNEL AUTORISE
REMPLACEMENT DE LA COURROIE D’ENTRAÎNEMENT DE LA BROSSE
1 Vidangez les réservoirs de récupération et de solution et faites basculer la machine sur le côté.
2 Voir Figure 8. Retirez le (2) vis (A).
3 Remettez la machine en position droite, attrapez la poignée de l’utilisateur (1) et appuyez dessus pour faire rebasculer l’ensemble du réservoir
de solution/récupération.
4 Voir Figure 12. Retirez les (3) vis (A), puis retirez la protection de la courroie (B).
5 Retirez la courroie de la poulie du moteur.
6 Consultez la section Enlèvement de la brosse afi n de retirer la brosse de la machine.

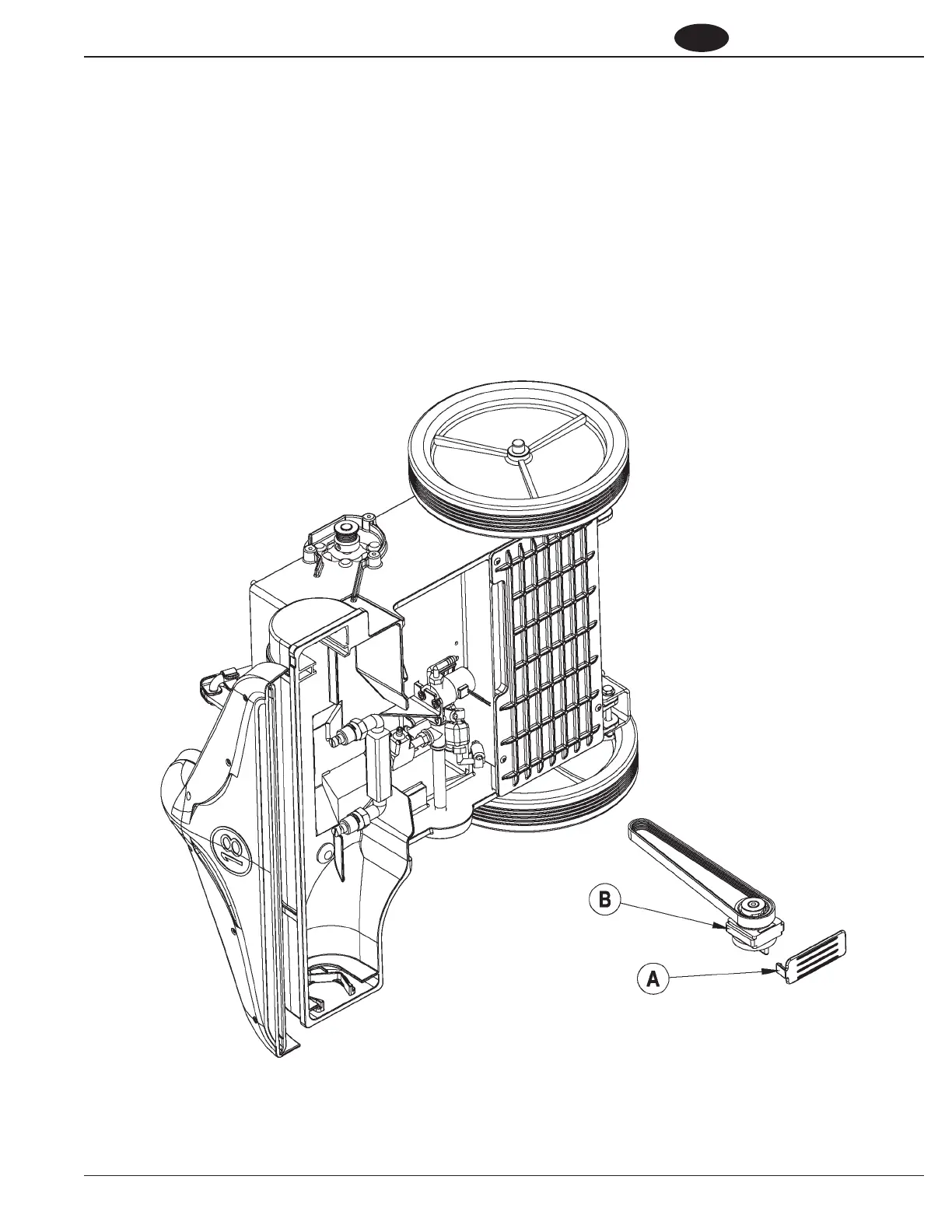

7 Voir Figure 13. Retirez le couvercle de la poulie (A), puis retirez le bloc de poulie et la courroie (B) du fond du logement en les faisant glisser.
8 Pour installer la courroie, suivez les étapes ci-dessus en sens inverse. REMARQUE : Consultez la fi che d’instruction 56040906 pour
l’installation de la courroie.
FIGURE 13
