TFT751 - TFT752 - TFT753 –TFT762
15
terminación en el dispositivo master y SOLO en el último dispositivo slave. Para habilitar
la resistencia de terminación en el TFT753 simplemente mueva el jumper R120Ω a ON.
[FR] IMPORTANT: Si plusieurs périphériques sont installés sur le même bus série, la
résistance de terminaison sur le périphérique maître et UNIQUEMENT sur le dernier
périphérique esclave doit être activée pour une communication correcte. Pour activer la
résistance de terminaison sur le TFT703, il suffit de déplacer le cavalier R120Ω sur ON.

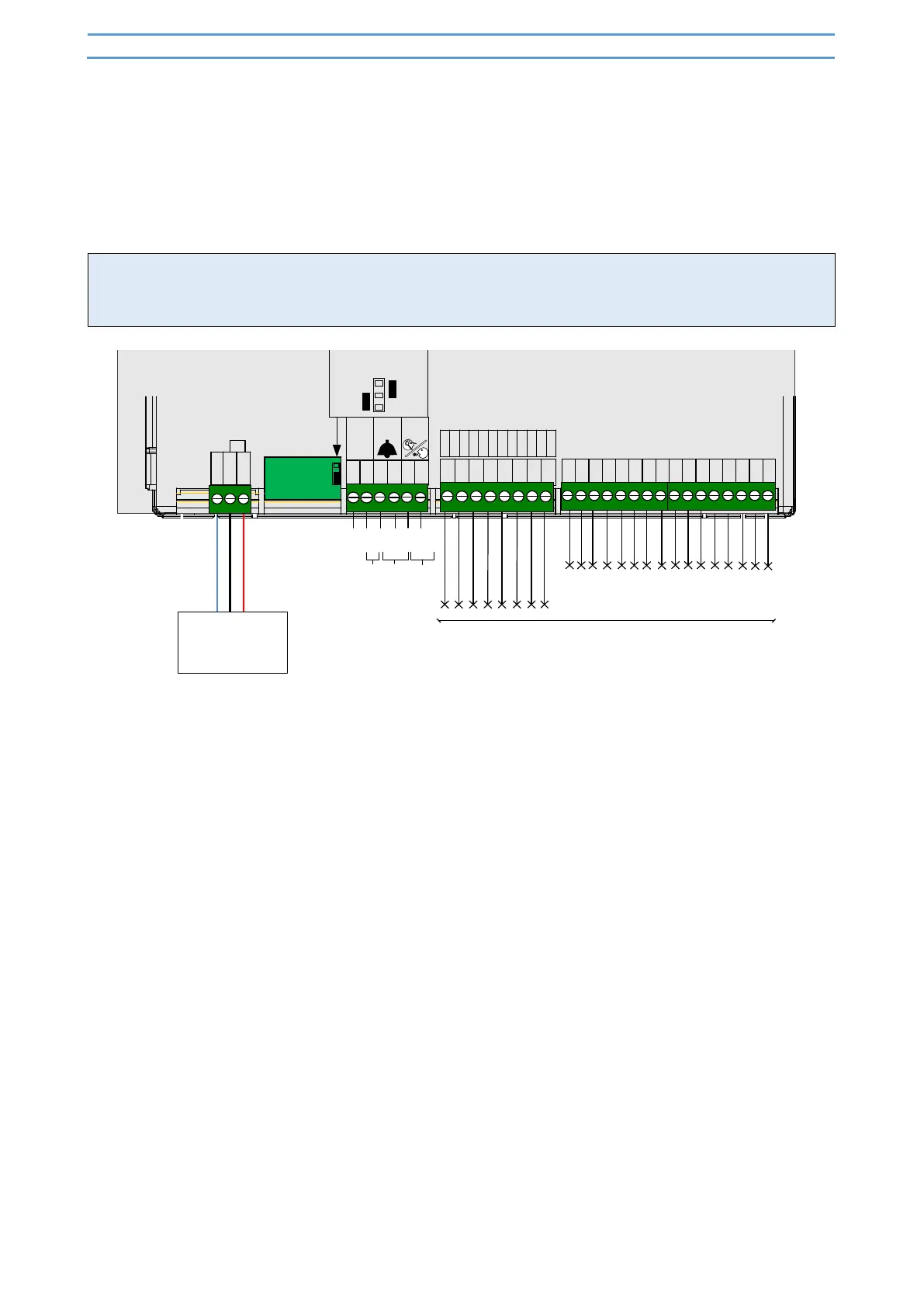

2.7 12B[IT] TFT762 Seriale 8V / [EN] TFT762 8V serial communication /
[ESP] TFT762 comunicacion serial 8V / [FR] TFT762 communication
série 8V
0V
EMERGENCY
0V
ALARM
ACTIVE
ALARM
RECEIVED
VIN
DAT
POWER
SERIAL
RS485
PREWIRED
LE+
LE-
EMERG ENCY
AA-
AA+
ALLARM
RECI VED
ALLARM
ACTIVE
AR+
AR-
GND
MAINTENANCE
FIREFIGHTERS
RESERVED
OUT OF SERVICE
OVERLOAD
GONG
I1
I2
DOWN
UP
I3
I4
I5
I6
I7
I8
I9
I10
I11
I12
I13
I15
I14
I16
JST 12P- CONNECTOR
+V
GND
G1
G2
G3
G4
OVL
OS
9
10
11
12
13
14
15
16
1
2
3
4
5
6
7
8
DW
UP
S1
S2
S3
S4
S5
GN
COM1
UP
DW
COM2
+12/24V
+12/24V
+12/24V
0V
[IT] Ingressi paralleli / [EN] Parallel Inputs /
[ESP] Entradas paralelas
RS485/CAN
Jumper R120Ω
ON
OFF
SERIAL
8V
Vin
GND
SERIAL 8V
Master device
[IT] IMPOSTAZIONI DISPLAY / [EN] DISPLAY SETTINGS / [ESP] CONFIGURACIÓN DE
PANTALLA / [FR] REGLAGE AFFICHEUR
· Floor acquisition->acquire:
0-63 : Floor installation ;
64 : Car installation, scrolling arrows ;
65 : Car installation, fixed arrows ;
66 : Car installation, fixed arrows, automatic audio
message arrival sequence
