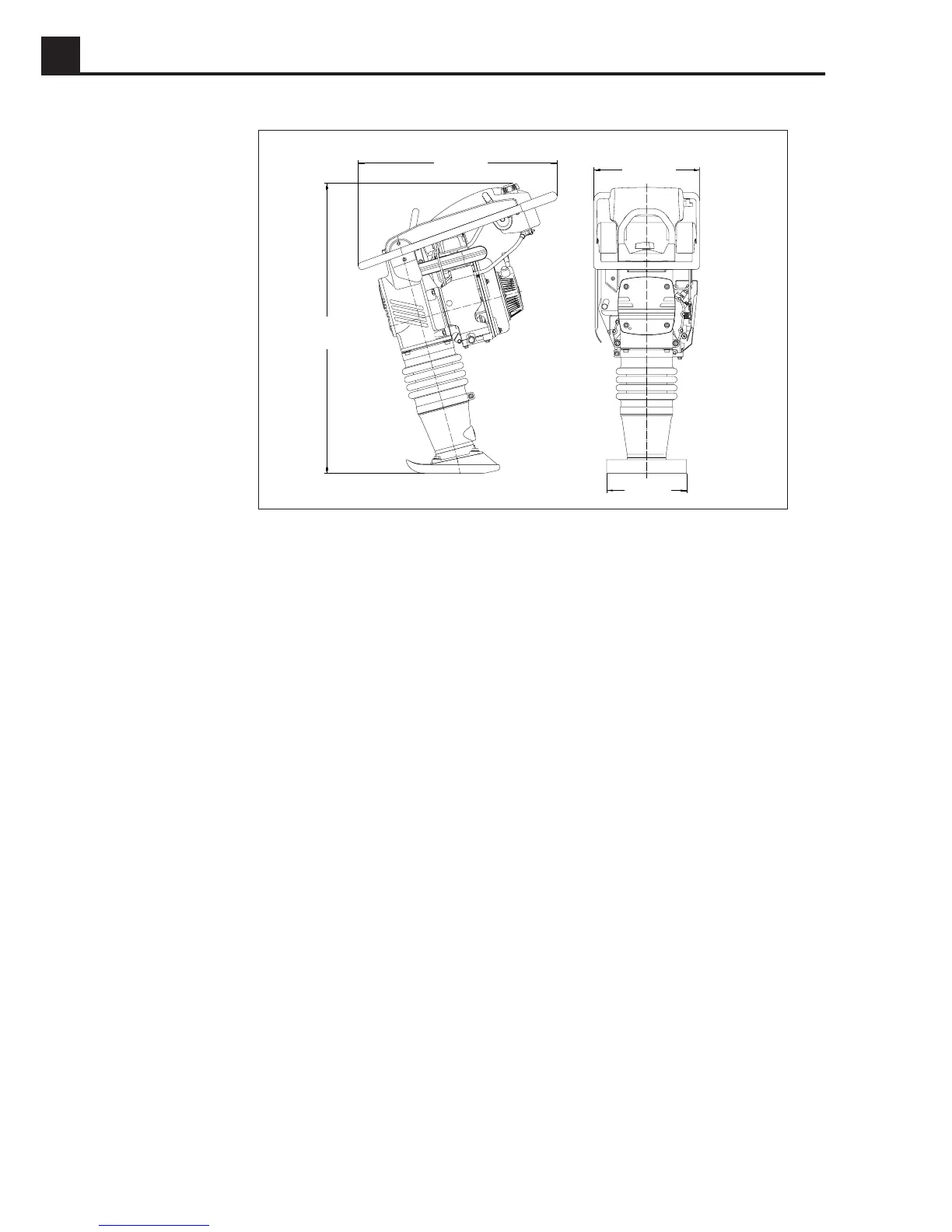

1.10 Abmessungen
in. (mm)
1.11 Beschreibung
Einsatzzweck
• Im Tiefbau zur Verdichtung sämtlicher, vor allem auch für bindige Böden - bei Kabel-, Wasserleitungs-,
Gasleitungs- und Fernheizungsgräben, Hinterfüllungen usw., zur Befestigung von Dämmen und Deichen.
• Im Straßenbau (einschl. Autobahn- und Forststraßenbau) für Unterbeton, Randstreifen- und kleinere
Untergrundverdichtungsarbeiten.
• Für Ausbesserungen aller Art an Straßen und Wegen.
• Im Hochbau für Beton- und Untergrundverdichtung von Keller- und Hallenböden.
• Im Gartenbau zur Befestigung von Wegen usw.
Funktionsbeschreibung
Die für die Verdichtung erforderliche Vibration wird von dem mit der Stampfplatte fest verbundenen Stampfsystem
erzeugt.
Der am Kurbelgehäuse mit 4 Schrauben angeflanschte Antriebsmotor treibt über Getriebe und Pleuel das Stampfsystem
an. Das Drehmoment wird durch eine Fliehkraftkupplung kraftschlüssig übertragen.
Die Fliehkraftkupplung unterbricht bei niedriger Motordrehzahl den Kraftfluß zum Stampfsystem und erlaubt dadurch
einen einwandfreien Leerlauf des Antriebsmotors.
Der Vorlauf des Stampfers wird durch die Neigung des Stampfsystems nach vorne gewährleistet.
Der Motor kann mit Hilfe des Hand-Regulierhebels gestoppt werden.
Der Antriebsmotor arbeitet nach dem Dieselprinzip, und wird über einen Reversierstarter mechanisch gestartet. Er
saugt die Verbrennungsluft über einen Vor- und Trockenluftfilter an und ist luftgekühlt.
Der Schwingrahmen ist gegenüber dem Stampfsystem in Gummi-Elemente gelagert, womit eine minimale
Vibrationsübertragung an den Bedienungsmann gewährleistet ist.
1027SD76
13 (330)
27,6 (700)
39,4
(1000)
14,6 (372)
