3-16
3
DS720
3.9

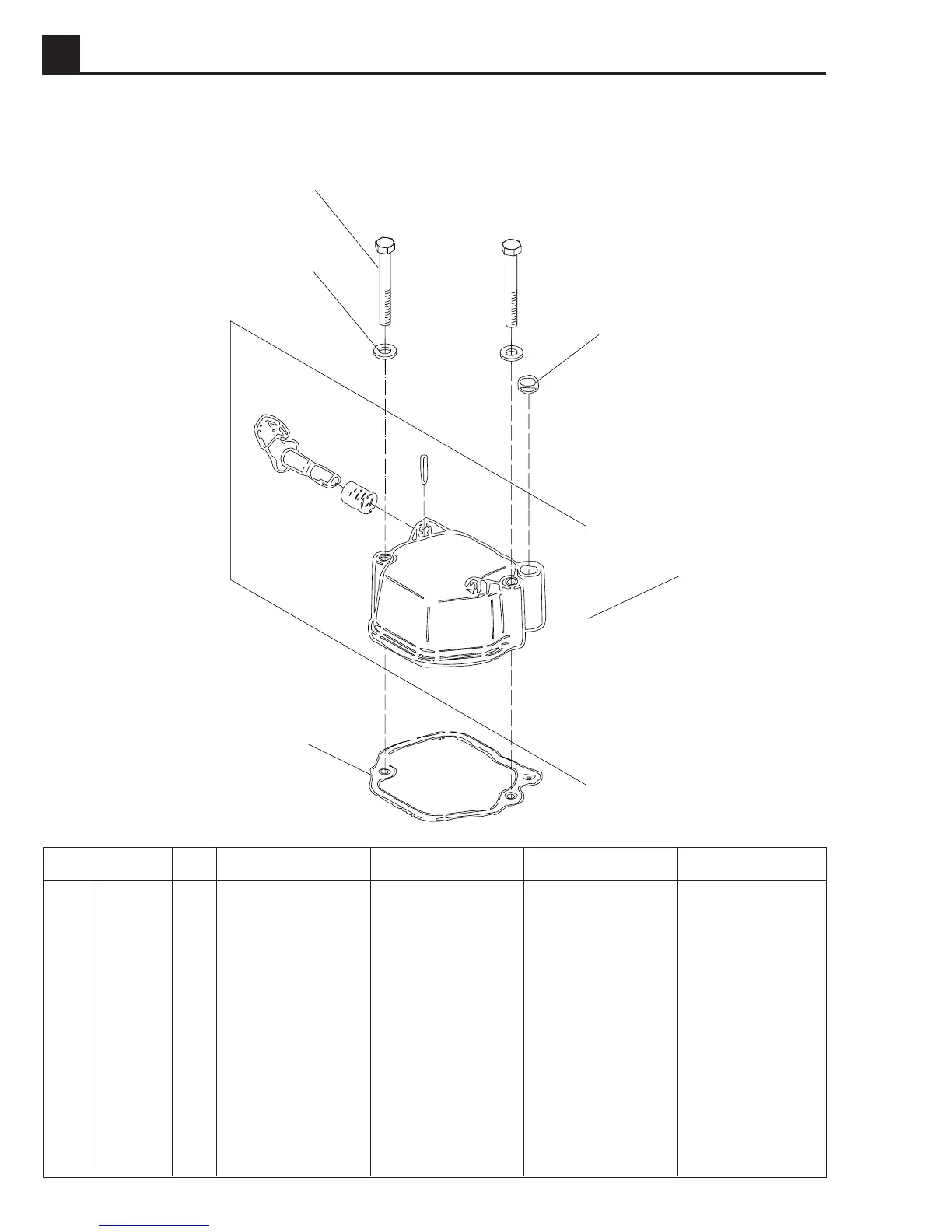

Cylinder head
/ Zylinderkopf /
Culata del cilindro
/ Culasse de cylindre
1
2
3
4
5
Ref.
Part No.
Qty.
Description
Beschreibung
Descripci
ó
n
Description
1028SD26
1
0010624
2
Washer
Scheibe
Arandela
Rondelle
2
0011332
2
Screw M6x55
Schraube
Tornillo
Vis
3
0096758
1
Plug
Stopfen
Tap
ó
n
Bouchon
4
0073644
1
Cover-assy., cylinder
Deckel
Tapa
Couvercle
head
5
0073643
1
Gasket
Dichtung
Empaque
Joint
91
93
Table of Contents
English
7
Table of Contents
7
Safety Information
8
Operating Safety
9
Operator Safety While Using Internal Combustion Engines
10
Service Safety
10
Sound Measurements
11
Vibration Measurements
11
Technical Data
11
Safety & Informational Labels
12
Operating Labels
13
Dimensions
14
Description
14
Recommendations on Compaction
15
Transportation
15
Recommended Fuel
16
Before Starting
16
To Start
16
Operation
16
To Stop
16
Proper Compaction
17
Periodic Maintenance Schedule
17
Servicing Air Cleaner
18
Lubrication
19
Shoe Hardware
20
Long-Term Storage
20
Troubleshooting
20
Deutsch
21
Sicherheitsvorschriften
22
Betriebssicherheit
23
Service-Sicherheit
24
Sicherheit für Bedienungspersonal Beim Gebrauch von Verbrennungsmotoren
24
Geräuschmessungen
25
Technische Daten
25
Vibrationsmessungen
25
Sicherheits- und Hinweisaufkleber
26
Betriebs-Aufkleber
27
Abmessungen
28
Beschreibung
28
Empfehlung zum Verdichten
29
Transport
29
Abstellen
30
Anlassen
30
Betrieb
30
Empfohlener Kraftstoff
30
Vor dem Anlassen
30
Periodischer Wartungsplan
31
Richtige Verdichtung
31
Luftfilter Instandhaltung
32
Schmierung
33
Fehlersuche
34
Langfristige Lagerung
34
Stampfeinsatz-Kleinmaterial
34
Español
35
Información sobre la Seguridad
36
Seguridad en la Operación
37
Seguridad de Mantenimiento
38
Seguridad para el Operador del Motor
38
Datos Técnicos
39
Medidas Acústicas
39
Medidas Vibratorias
39
Calcomanías de Seguridad E Informaciones
40
Calcomanías con Respecto a la Operación del Equipo
41
Descripcion
42
Dimensiones
42
Recomendaciones para Los Trabajos de Compactación
43
Transportación
43
Antes de Arrancar
44
Combustible Recomendado
44
Detención del Motor
44
Durante la Marcha
44
Para Arrancar
44
Calendario de Mantenimiento Periódico
45
Compactación Correcta
45
Mantenimiento del Filtro de Aire
46
Lubricación
47
Almacenamiento de Período Largo
48
Componentes de la Zapata
48
Localización de Problemas
48
Français
49
Informations Sur la Sécurité
50
Sécurité D'utilisation
51
Sécurité Lors de L'entretien
52
Sécurité Pour L'opérateur en Utilisant Le Moteur
52
Données Techniques
53
Mesures de la Vibration
53
Mesures du Bruit
53
Étiquettes de Sécurité Et D'information
54
Étiquettes de Service
55
Description
56
Dimensions
56
Recommandation Pour Le Compactage
57
Transport
57
Avant de Démarrer
58
Carburant Recommandé
58
Pour Arrêter
58
Pour Démarrer
58
Compactage Approprié
59
Plan D'entretien Périodique
59
Entretien du Filtre À Air
60
Lubrification
61
Emmagasinage À Long Terme
62
Petites Fournitures Pour Le Sabot de Frappe
62
Recherches D'origine des Pannes
62
Part Numbers - Boldface / Fettgedruckte Nummern / Números de Partes en Negritas / Numéros de Pièce - en Caractères Gras
64
Symbols / Kurzzeichen / Símbolos / Symboles
65
Rammer Complete / Stampfer Vollständig / Apisonador Completo / Pilonneuse Complète
66
Rammer with 11" Shoe / Stampfer mit 280Mm Stampfeinsatz / Apisonador con Placa de Pisón 280Mm / Pilonneuse Avec Sabot de Frappe 280Mm
68
13" Ramming Shoe / 330Mm Stampfeinsatz / Placa de Pisón 330Mm / Sabot de Frappe 330Mm
69
Ramming System / Stampfsystem / Sistema Apisonador / Systéme du Pilon
70
Fuel Tank / Kraftstofftank / Tanque de Combustible / Réservoir de Carburant
71
Crankcase / Kurbelgehäuse / Cárter / Carter
72
Spring Cylinder / Federzylinder / Cilindro de Resorte / Cylindre de Ressort
74
Labels / Aufkleber / Calcomania / Autocollants
76
Part Numbers - Boldface / Fettgedruckte Nummern / Números de Partes en Negritas / Numéros de Pièce - en Caractères Gras
78
Symbols / Kurzzeichen / Símbolos / Symboles
79
Diesel Engine Complete / Diesel-Motor Vollst. / Motor Diesel Cpl. / Moteur Diesel Cpl
80
Starter Complete / Starter Vollständig / Juego de Arrancador Cpl. / Jeu de Démarreur Cpl
82
Crankcase / Kurbelgehäuse / Cárter / Carter
84
Crankcase / Kurbelgehäuse / Cárter / Carter
86
Governor Lever / Regler / Gobernador / Régulateur
88
Cylinder Head / Zylinderkopf / Culata del Cilindro / Culasse de Cylindre
90
Cylinder Head / Zylinderkopf / Culata del Cilindro / Culasse de Cylindre
92
Injection Valve / Einspritzventil / Válvula Inyectora / Soupape D'injection
93
Diesel Engine / Diesel-Motor / Motor Diesel / Moteur Diesel
94
5
Based on 1 rating
Ask a question
