1.22 Lubricación
-20 -4
0
32
20
68
SAE 5
SAE 10
SAE 40
SAE 20
°C °F
1027SD78
k
j
g
f
h
Sistema de apisonado
Control del nivel de aceite:
1. Coloque vibroapisonador en posición vertical.
2. Controle nivel de aceite através de la mirilla (j).
Aceite del motor
Control del nivel de aceite:

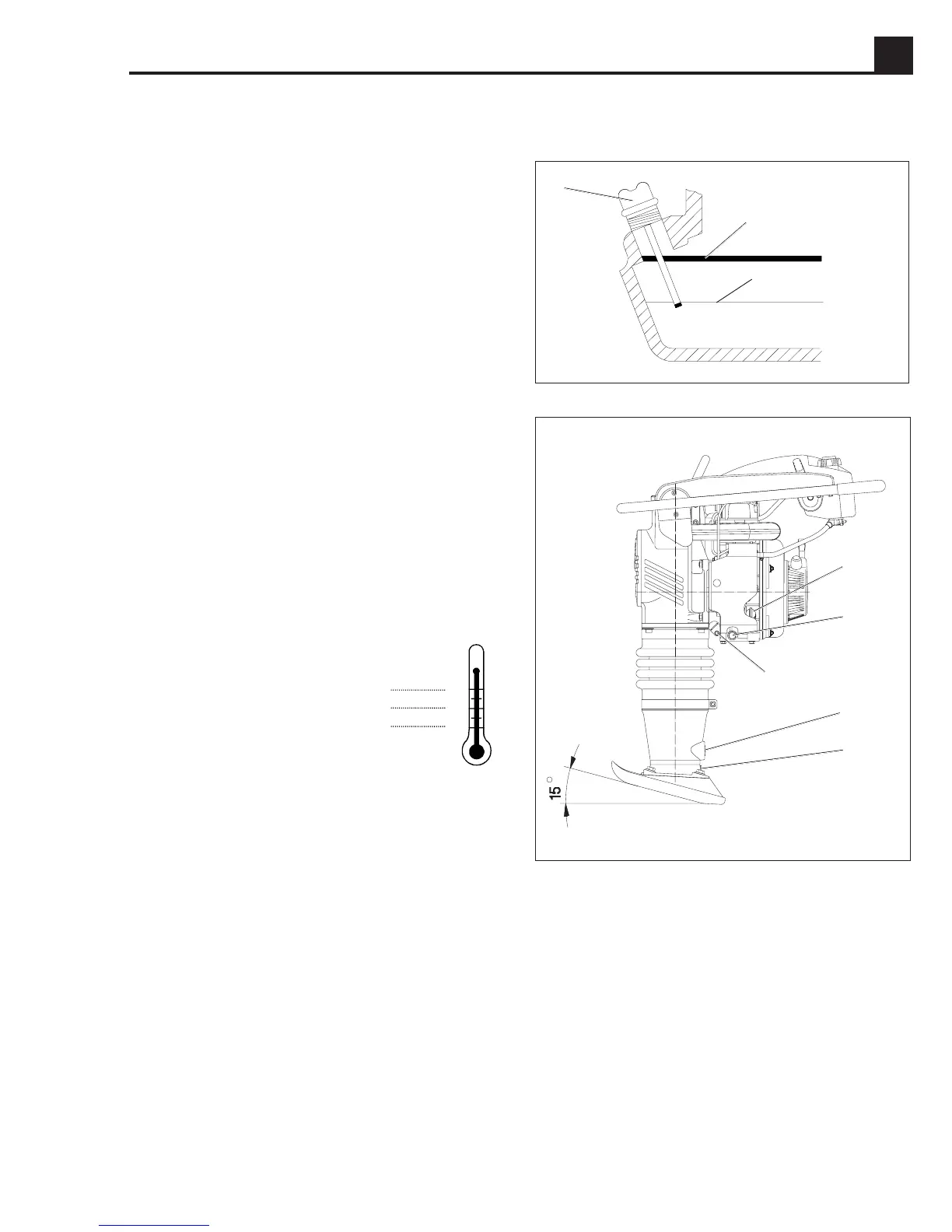

Vuelque la máquina hacia atrás en aprox. 15 grados
hasta que el motor quede en posición nivelada. Utilice
para ello una cuña debajo del pisón. El nivel de aceite
deberá NO DEBERA LLEGAR MAS ARRIBA de la parte
inferior de la boca de llenado “H”, ni deberá quedar por
debajo de “L” (véase gráfico) o ser visible en la varilla de
aceite
(f) al encontrarse esta simplemente apoyada (sin
enroscar) en la apertura de la boca de llenado.
Si fuera necesario agregue aceite del tipo CC o mejor
calidad a través del orificio de llenado.
PRECAUCION: NO sobrellene con aceite. El nivel de
aceite deberá llegar justo hasta la parte inferior de la
boca de llenado. Demasiado aceite puede causar daños
en el motor y vibroapisonador.
Nota:
Pare el vibroapisonador en posición vertical si el
mismo hubiera sido transportado en forma horizontal.
Permita que el aceite drene al cárter de aceite del motor
- espere hasta aprox. 45 minutos para que el nivel de
aceite se estabilice.
Cambio de aceite:
1. Deje que el motor tome temperatura, proceda luego
a detenerlo.
2. Ubique el vibroapisonador de modo
que el motor quede horizontal.
3. Destornille el tapón de vaciado de
aceite (g) y luego deje drenar el
aceite.
4. Vuelva a atornillar el tapón de aceite.
5. Llene por la boca de llenado con
aprox. 27 oz. (800 ml) de aceite. Tome nota de lo
indicado más arriba en
Control del nivel de aceite.
Filtro de aceite:
1. Drene el aceite, tal como descripto arriba.
2. Quite el tornillo (h) de la tapa del filtro de aceite y
saque luego el filtro de aceite.
Para limpiar el filtro de aceite:
Use aire comprimido con baja presión para quitar la
suciedad visible del filtro de aceite.
Para reponer el filtro de aceite:
Deshágase del filtro usado de acuerdo con las
regulaciones ecológicas vigentes. Reemplácelo por un
filtro de aceite y anillo O suministrado por WACKER.
3. Al no poderse ver el nivel de aceite, rellene de aceite
de marca HD SAE 40 por la boca de llenado (e).
4. Vuelva a cerrar la boca de llenado.
Cambio de aceite:
1. Destornille el tapón de drenado de aceite (k) ubicado
por debajo de la mirilla de aceite.
2. Incline el vibroapisonador y deje escurrir el aceite.
3. Vuelva a colocar el tapón de purga.
4. Quite el tapón de aceite (e) ubicado en la parte
superior del cárter. Llene con 30 oz. (890 ml) de
aceite HD de buena calidad y marca (SAE 40).
5. Vuelva a cerrar con tapón roscado.
1036SD38
f
H
L
