Webasto Thermo Top C-B User Manual

Einbaubeispiel in PKW Thermo Top C / Thermo Top E
8
6 Einbaubeispiel in PKW

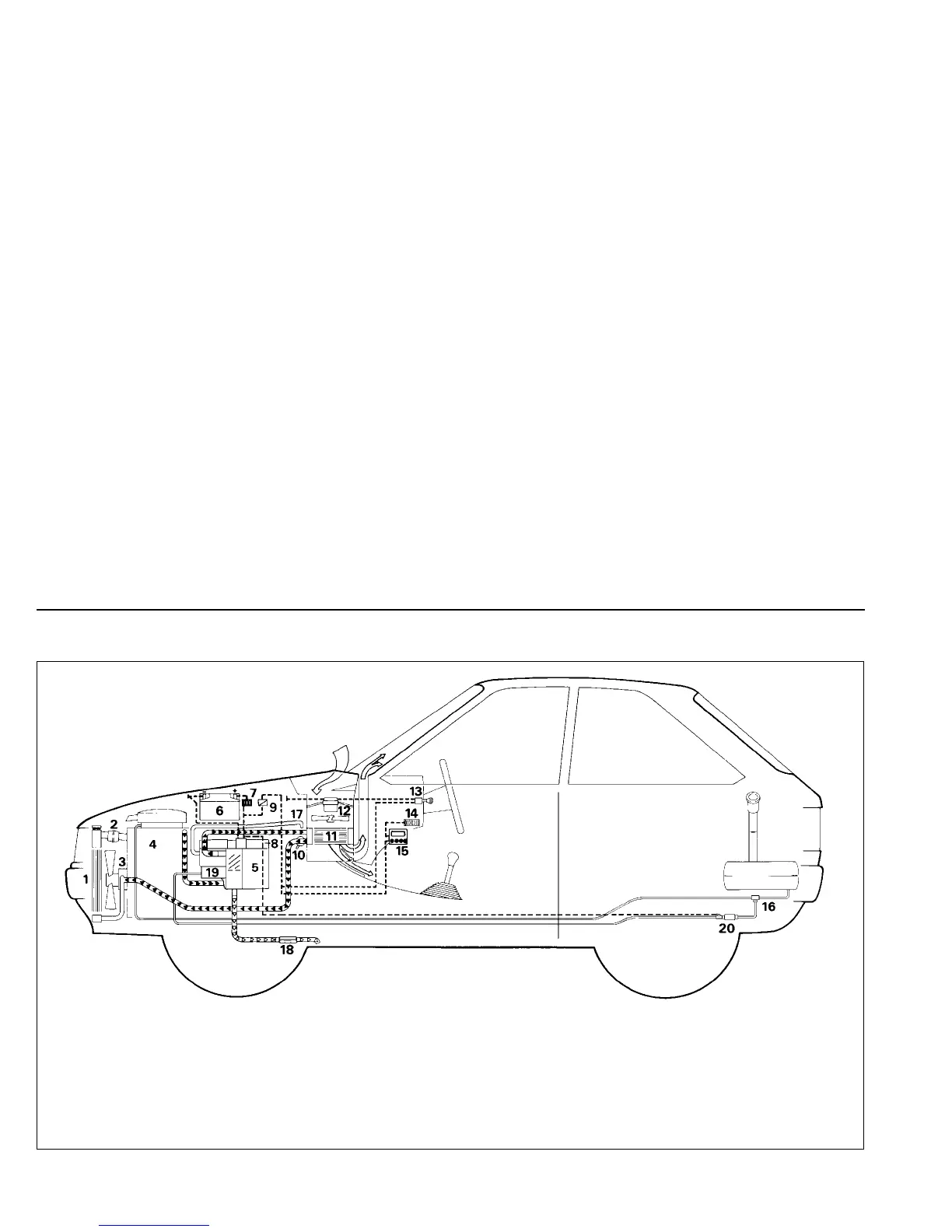

Bild 3: Einbaubeispiel für Heizgerät Thermo Top C und E in PKW
1Kühler
2Kühlwasserthermostat
3 Wasserpumpe (des Kfz-Motors)
4 Kfz-Motor mit serienmäßiger Ausstattung
5 Wasserheizgerät
6Batterie
7 Sicherungshalter
8 Steuergerät (im Heizgerät)
9Relais (für Fahrzeuggebläse)
10 Regulierventil der Fahrzeugheizung
11 Wärmetauscher Fahrzeugheizung
12 Gebläse der Fahrzeugheizung
13 Schalter für Gebläse der Fahrzeugheizung
14 Sicherungsleiste im Fahrzeug
15 Vorwahluhr
16 Brennstoffentnahme
17 Ansaugschalldämpfer,
Brennluftansaugleitung
18 Abgas-Schalldämpfer
19 Umwälzpumpe
20 Brennstoffdosierpumpe
