Thermo Top C / Thermo Top E Abgasleitung
17
10 Abgasleitung
Die Abgasleitung (Innendurchmesser 22 mm) kann mit mehreren Bie-
gungen (zusammen 270°, kleinster Biegeradius 50 mm) verlegt werden.
Die Abgasleitung darf gesamt nicht kürzer als 500 mm sein.
Die Maximale Leitungslänge beträgt 1000 mm.
Der Abgasschalldämpfer ist vorzugsweise in der Nähe des Heizgerätes
zu montieren, jedoch mindestens 200 mm vom Heizgerät entfernt.
Der Abgasschalldämpfer darf nicht in der Nähe der Brennluftansaugöff-
nung montiert werden.
Der Abgasschalldämpfer und die Abgasleitung dürfen nicht an tempera-
turempfindlichen Fahrzeugteilen befestigt werden und müssen davon
einen ausreichenden Abstand von mindestens 20 mm haben.
Die Mündung des Abgasrohres muss freigängig
sein und darf nicht auf
Fahrzeugteile zielen. Die Mündung des Abgasrohres muss einen aus-
reichenden Abstand (
≥ 0,2 m) zum Boden haben.
Der Betrieb des Heizgerätes Thermo Top C / Thermo Top E ohne Schall-
dämpfer ist nicht zulässig.
Die Mündung des Abgasrohres darf nicht
in Fahrtrichtung zeigen (siehe
Bild 14).
Als Abgasleitung sind starre Rohre aus unlegiertem Stahl mit einer Min-
destwandstärke von 1,0 mm oder flexible Rohre nur aus legiertem Stahl
zu verwenden.
HINWEIS:
Kondensatansammlungen in der Abgasleitung müssen unmittelbar ab-
geführt werden, wenn erforderlich, ist die Anbringung einer Kondensat-
ablaufbohrung zulässig.

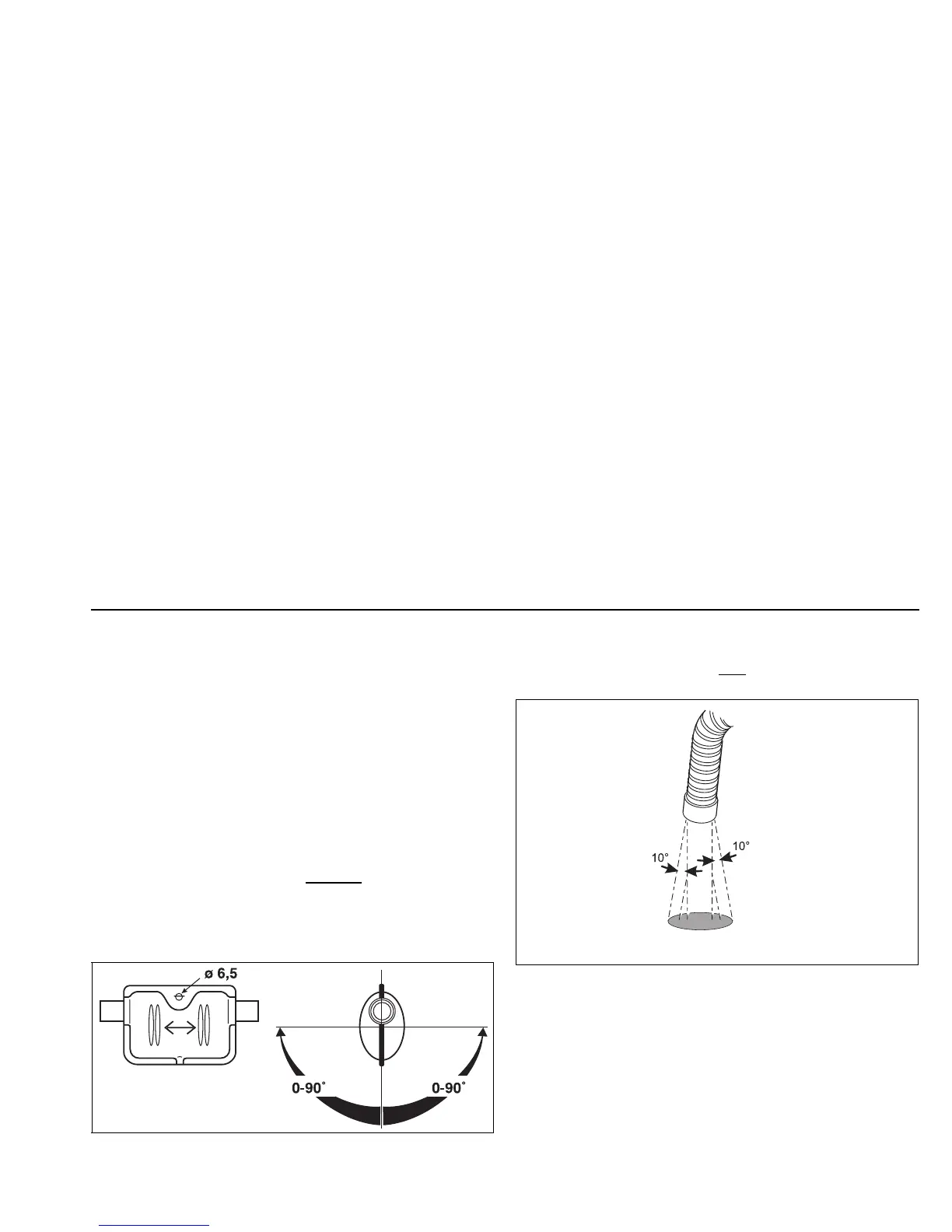

Bild 13: Abgasschalldämpfer
Durchflussrichtung beliebig
Bild 14: Abgasrohrmündung
Einbaulage
Ausströmrichtung annähernd senkrecht 90° ± 10°
