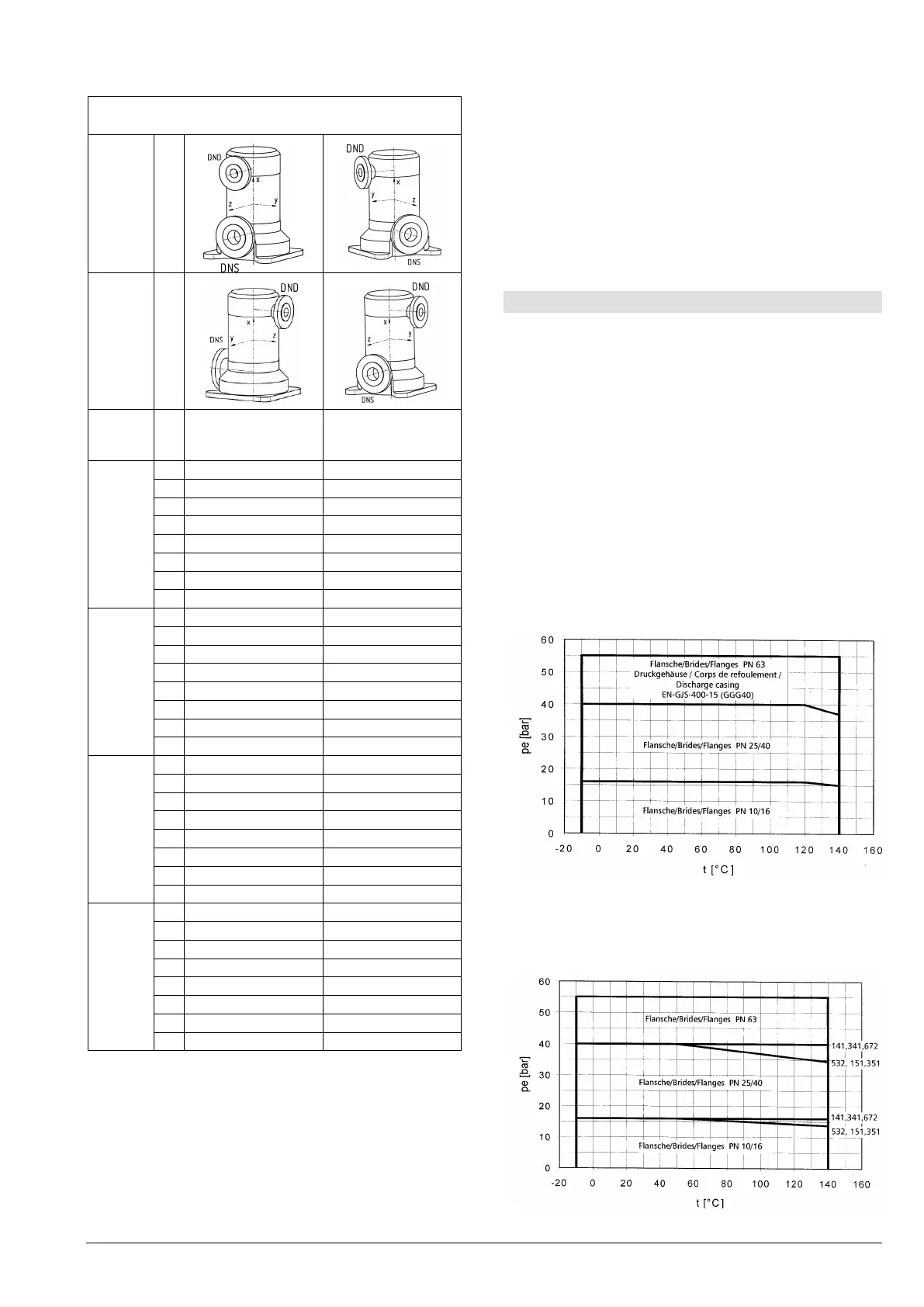

Einbau-, Betriebs- und Wartungsanleitung Baureihe MPB, MPV
Ausführung MPB
Zulässige Kräfte/Momente am Druckstutzen DND
Baugröße
Druckstutzen und
Saugstutzen in einer
Ebene
normal zu
MPB40.2
MPB40.3
DND 40
MPB65.1
MPB65.2
DND 65
MPB100.1
MPB100.2
MPV100.1
MPV100.2
DND 100
MPV125.1
MPV125.2
DND 125
Allgemeine Hinweise
Wirkrichtung der Kräfte und Momente:
Fx ...Kraft in Richtung x - Achse (Pumpenwelle)
Fy ...Kraft in Richtung y - Achse (rechtwinkelig
zur x - Achse)
Fz ...Kraft in Richtung z - Achse (rechtwinkelig
zur x - Achse)
Mx ...Moment um die x - Achse
My ...Moment um die y - Achse
Mz ...Moment um die z - Achse
Saug- und Druckstutzen sind dabei separat zu
betrachten.
Falls nicht alle einwirkenden Lasten die Grenzwerte
erreichen, darf eine dieser Lasten den üblichen
Grenzwert bis zum 1.4-fachen überschreiten. Dabei ist
folgende Voraussetzung einzuhalten:
∑
∑ ∑ ∑
≤+
2)
)
/(
)
/((
2
..max
2
.
.max
zulberechnetzul
berechnet
MMF
F
3.6 Zulässige Drücke und Temperaturen
Grundsätzlich gelten die im Datenblatt und / oder
Auftragsbestätigung sowie am Leistungsschild
angegebenen Werte bezüglich Drücke und
Temperatur. Eine Über- (Druck und Temperatur) aber
auch Unterschreitung (der Temperatur) dieser Werte
ist unzulässig. Sind im Datenblatt und / oder der
Auftragsbestätigung keine Drücke und / oder
Temperatur festgelegt, so gelten die folgenden
Grenzen für Zulaufdruck und Raumtemperatur:
Zulaufdruck (Systemdruck) = Druck am
Pumpeneintritt: max. 10 bar
Raumtemperatur: max. 40°C
Bei Einsatz der Pumpen auch einschlägige Gesetze
und Vorschriften beachten (z.B. DIN 4747 oder DIN
4752, Abschnitt 4.5).
Max. zulässiger Betriebsdruck (Gehäuse und
Flansche) gilt für die Werkstoff-Codes:
111, 211, 311, 262, 411, 462
MPB 100-german Seite 9
Artikel Nr. 771074115
