26
RX-V459/HTR-5940/DSP-AX459
HTR-5935
RX-V459/HTR-5940/DSP-AX459
HTR-5935

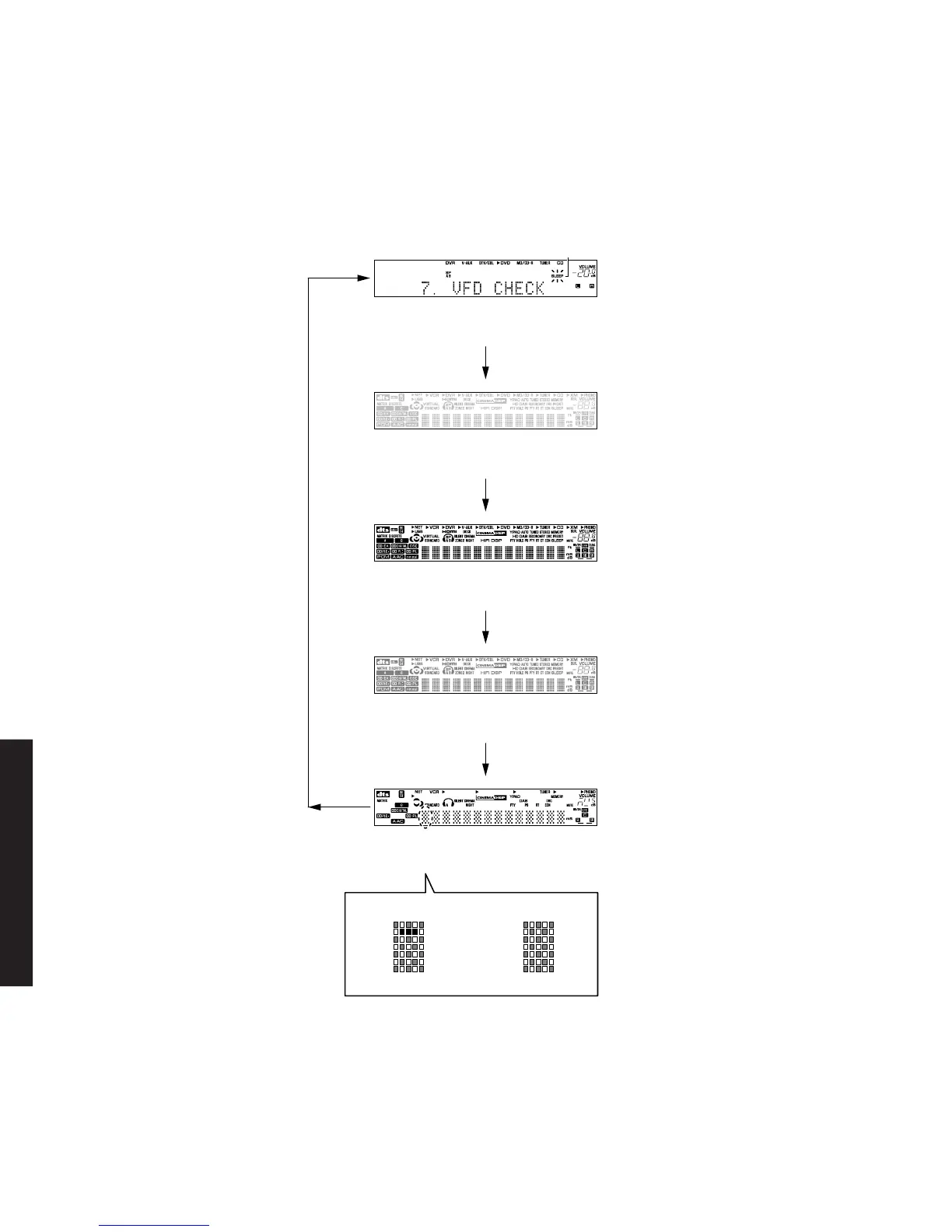

Initial display / 初期表示
All segments OFF / 全セグメント消灯
All segments ON (dimmer 100%) /
全セグメント点灯（ディマー100%）
All segments ON (dimmer 50%) /
全セグメント点灯（ディマー50%）
Lighting of segments in lattice /
セグメント格子状点灯
Lighting in lattice / 格子状点灯
Normal / 正常Short / ショート
Blinking / 点滅
全セグメント消灯・全セグメント点灯によりFLドライバー、FL管
のセグメントの不良を確認します。
次に、ディマーコントロールによってFLドライバーの動作チェッ
クを行います。
さらに全セグメントを交互（格子状）に点灯/消灯することで、隣り
合うセグメントのショートをチェックします。
（上図の例では、上から2行目のセグメントがショートしていま
す。）
7. DISPLAYCHECK
FL表示部のチェックプログラムです。サブメニュー操作により、
表示状態が以下のように変わります。
信号処理はSTRAIGHTです。
Segment conditions of the FL driver and the FL tube are
checked by turning ON and OFF all segments. Next, the
operation of the FL driver is checked by using the dimmer
control. Then a short between segments next to each
other is checked by turning ON and OFF all segments al-
ternately (in lattice). (In the above example, the segments
in the second row from the top are shorted.)
7. DISPLAY CHECK
This program is used to check the FL display section. The
display condition varies as shown below according to the
sub-menu operation.
The signal route is STRAIGHT.
Checking FL display section /
FL表示部のチェック
