Yamaha QL5 Service Manual

QL5/QL1
29
QL5/QL1
■

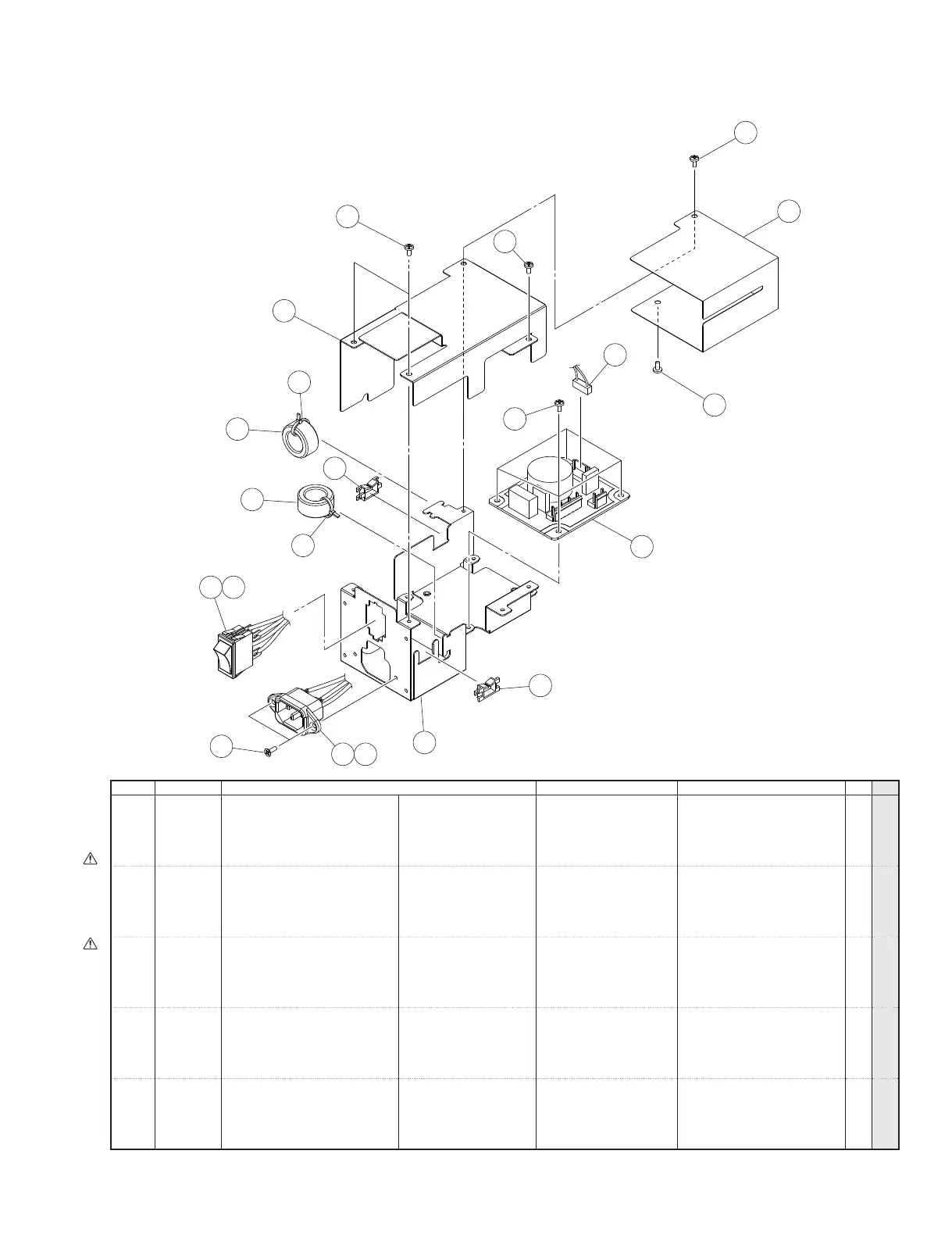

AC S ASSEMBLY
（ACSAss'y）
(QL1)
AC S ASSEMBLY
ＡＣ Ｓ Ａｓｓｙ
QL1
-- AC S ASSEMBLY
ＡＣ Ｓ Ａｓｓｙ
(ZG81640)
10 -- AC SHIELD BOTTOM
ＡＣシールドボトム
(ZF58690)
20 -- SADDLE EDS-1
エッジサドル
(CB82853) 2
*
30 ZH016500 AC INLET ASSEMBLY VH 3P
インレットＡｓｓｙ
AC IN
30a -- AC INLET LOCK TYPE, BLK 112
ＡＣインレット
(WZ32910)
30b -- FERRITE CORE K1T25.0X12.0X15
フェライトコア
(WE49120)
40 WF266800 FLAT HEAD TAPPING SCREW-B 3.0X8 MFZN2B3
Ｂタイト＋ＦＬＡＴ
2
50 -- INSULOK TIE BK-1
インシュロックタイ
(CB06925)
60 -- CONNECTOR ASSEMBLY PSW VH 7P-100
ＰＳＷ束線
(ZH01710)
60a ZA309700 ROCKER SWITCH CF-LA-2KL-1C U.ENE
ロッカＳＷ
Power Switch 06
*
80 ZG234400 CIRCUIT BOARD ACSW (HPAC5)
ＡＣＳＷシート
(ZG23490)
90 WE87780R BIND HEAD TAPPING SCREW-S 3.0X6 MFZN2B3
Ｓタイト＋ＢＩＮＤ
401
100 -- CONNECTOR ASSEMBLY
VH&VH AWG16 4P/5P 150L
線材ＡｓｓｙＶＨ
(ZH52270)
100a -- FERRITE CORE K1T25.0X12.0X15
フェライトコア
(WE49120)
110 -- INSULOK TIE BK-1
インシュロックタイ
(CB06925)
120 -- AC SHIELD TOP
ＡＣシールドトップ
(ZF58680)
130 WE87780R BIND HEAD TAPPING SCREW-S 3.0X6 MFZN2B3
Ｓタイト＋ＢＩＮＤ
301
140 -- AC SHIELD PLATE
ＡＣシールド板
(ZJ29900)
150 WE87780R BIND HEAD TAPPING SCREW-S 3.0X6 MFZN2B3
Ｓタイト＋ＢＩＮＤ
201
29
REF NO.
PART NO. DESCRIPTION
部品名
REMARKS
QTY RANK
*
: New Parts RANK: Japan only
10
20
20
30
40
50
80
90
100
110
120
130
130
140
150
150
60 60a
30b
100a
30a

Yamaha QL5 Specifications

General

DJ mixer	-
Product color	Black
Video capability	No
Channels quantity	72 channels
Supported sample rates	44.1, 48 kHz
Digital sound processing	- bit
Phantom power	48 V
AC input voltage	100-240 V
AC input frequency	50 - 60 Hz
Power consumption (typical)	200 W
Total Harmonic Distortion (THD)	0.05 %

Weight and Dimensions

Depth	563 mm
Width	828 mm
Height	272 mm
Weight	21800 g
