Deutsch

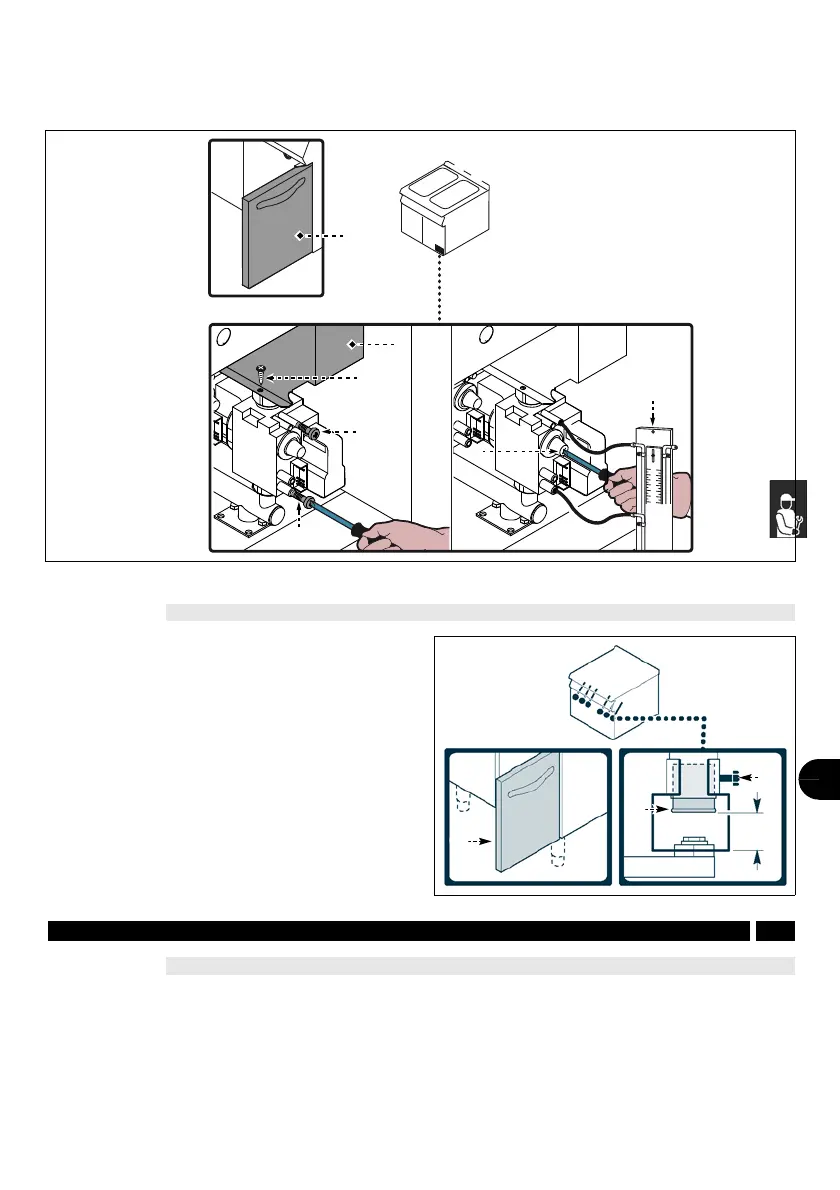

8 - Das Gerät ausschalten, den Gashahn schlie-
ßen, das Manometer (F) abklemmen.
9 - Die Schrauben (D-E) wieder eindrehen.
10-Abschließend die Tür (A) wieder schließen.
Für diesen Vorgang in der angegebenen Weise
verfahren.
1 - Schließen Sie den Gaszufuhrhahn
2 - Öffnen Sie die Klappe (A).
3 - Die Klemmschraube (B) lockern.
4 - Die Buchse (C) auf den in der Abbildung ange-
gebenen Abstand positionieren.
5 - Die Schraube (B) anziehen.
Versiegeln Sie die Schraube nach Abschluss
der Einstellung mit Lack.
6 - Abschließend die Tür (A) wieder schließen.
Vor Ausführung eines Austauschs alle vorgesehe-
nen Sicherheitseinrichtungen einschalten und in
Erwägung ziehen, ob eine angemessene Unterrich-
tung des ausführenden Personals und der in der
Nähe tätigen Personen erforderlich ist. Den Gasab-
sperrhahn schließen, die Spannungsversorgung
mit dem Trennschalter des Geräts unterbrechen
und den Zugang zu allen Einrichtungen verhindern,
die, wenn sie aktiviert werden, zur Entstehung von
unerwarteten Gefahrensituationen führen und die
Sicherheit und Gesundheit von Personen beein-
trächtigen könnten. Zum Ersetzen von verschlisse-
nen Komponenten ausschließlich
Originalersatzteile verwenden.
EINSTELLUNG DER PRIMÄRLUFT DES BRENNERS
AUSTAUSCH VON BAUTEILEN 9
HINWEISE ZUM AUSTAUSCH VON TEILEN
IDM-39619402100.tif
A
C
B
E
D
G
F
A
IDM-39615301500.tif
B
C
29±1mm
