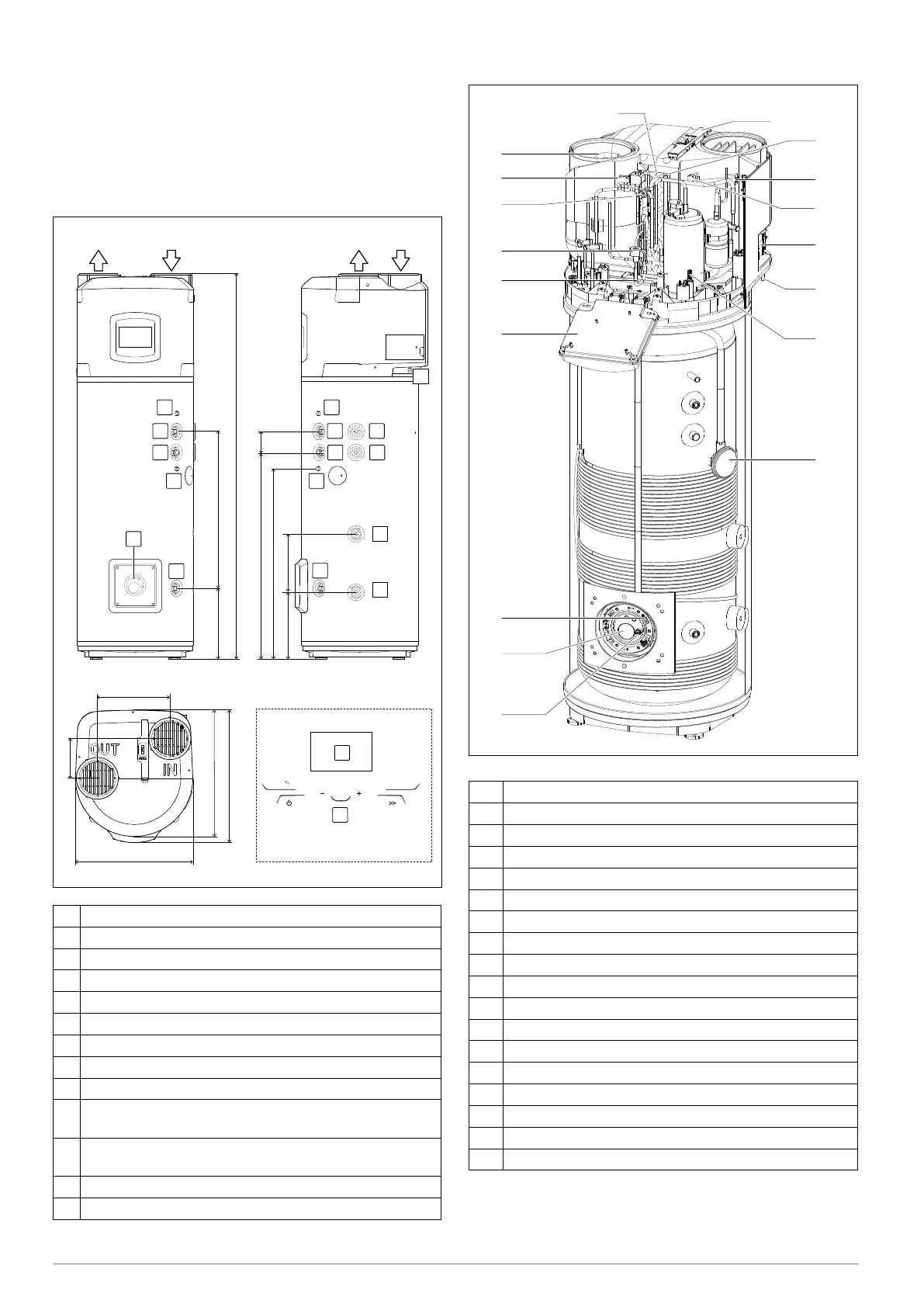

DESCRIPTION DU PRODUIT
Le chaue eau stable est formé d'un corps supérieur contenant
le groupe pompe à chaleur et du réservoir d'accumulation dans
la partie inférieure. Dans la partie avant se trouve le tableau de
bord, équipé d'un acheur.
Dimensions
A Raccord ¾” entrée eau froide
B Raccord ¾” sortie eau chaude
C Connexion d’évacuation des condensats
D Raccord ¾” d’entrée du circuit d’appoint (SYS et TWIN)
E Raccord ¾” de sortie du circuit d’appoint (SYS et TWIN)
F Gaine pour sonde supérieure (S3) (SYS)
G Raccord ¾” d’entrée du circuit d’appoint (TWIN SYS)
H Raccord ¾” de sortie du circuit d’appoint (TWIN SYS)
I Doigt de gant pour sonde supérieure (S4) (TWIN SYS)
L Raccord ¾” pour le circuit de recirculation
(SYS et TWIN SYS)
M Doigt de gant pour sonde inférieure (S2)
(SYS et TWIN SYS
N Achage LCD
O Boutons tactiles
MODE MENU
SET
376 550 (200L) - 810 (250L)
1737 (200L) - 1997 (250L)
371 290
980
1074 113
204
680
650
600
371
OUT IN OUT IN
A
A
M
FF
BB
L
G
HL
II
D
C
E
O
N
12
13
14
15
16
11
9
8
7
6
5
4
3
2
1
10
17
18
1 Ventilateur
2 Vanne de dégivrage (gaz chaud)
3 Pressostat de sécurité
4 Détendeur électronique
5 Sonde NTC température d'entrée de l'évaporateur
6 Boîtier électronique
7 Sonde NTC (zone résistance)
8 Résistance électrique
9 Anode à courant imposé
10 Sonde NTC haute (eau chaude)
11 Compresseur hermétique de type rotatif
12 Connexion d’évacuation des condensats
13 Connexions latérales
14 Prise de basse pression
15 Sonde NTC température air
16 Sonde NTC température d'aspiration du compresseur
17 Filtre évaporateur
18 Évaporateur
Composants principaux
