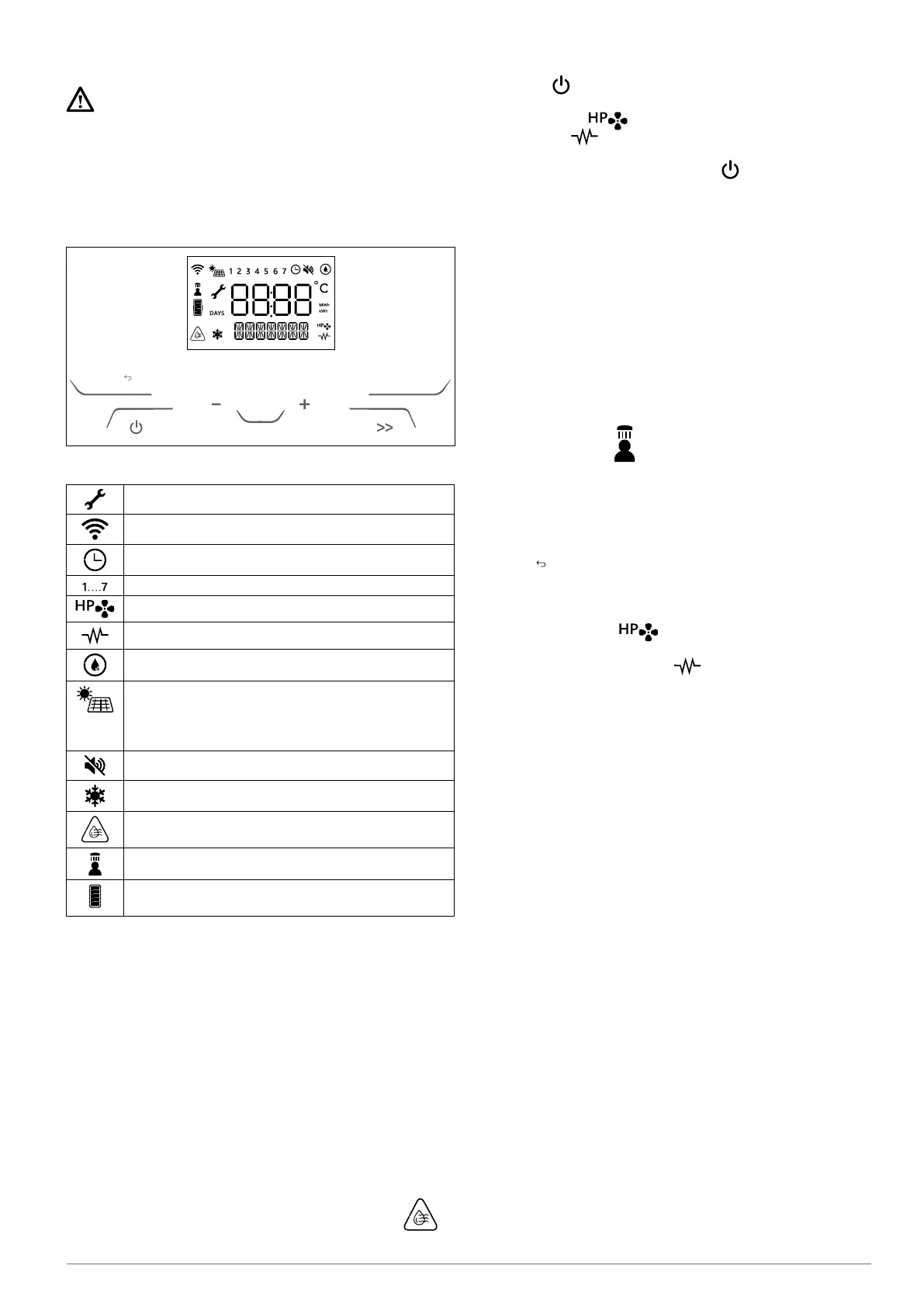

64 / NL
EERSTE INBEDRIJFSTELLING
OPGELET!
Het apparaat moet geïnstalleerd worden door een gekwalificeerd
technicus die over de wettelijk vereiste vaardigheden beschikt.
BEDIENINGSPANEEL
De gebruikersinterface omvat een lcd-display en 7 aanraakknoppen.
Er zijn 2 blauwe leds: ON (wanneer het apparaat ingeschakeld is) en
BOOST (wanneer BOOST geactiveerd is).
MODE MENU
SET
Elenco icone visulaizzate sul display:
Instelbare parameter.
Wi-Fi actief (alleen indien aanwezig)
Tijdsprogrammering actief
Dag van de week (1 = Zondag)
Warmtepomp actief
Integratie elektrisch verwarmingselement actief
geeft aan dat de ontsmettingsfunctie geactiveerd is.
geeft aan dat de PV- of SG-modus is geactiveerd (indien
aanwezig)
Als de overeenkomstige modus actief is, wordt dit aangege-
ven door de secundaire reeks.
geeft aan dat de SILENT modus geactiveerd is.
geeft aan dat de vorstbeveiligingsfunctie geactiveerd is.
geeft aan dat de watertemperatuur hoger is dan de weerge-
geven gewenste temperatuur > T SETPOINT + 5°C
geeft aan dat er minstens één douche beschikbaar is.
geeft de geschatte energie-inhoud aan op basis van de
ingestelde temperatuur.
Voor u de boiler in werking stelt moet u controleren of de installateur
alle handelingen heeft uitgevoerd die tot zijn bevoegdheid behoren.
Verzeker u ervan alle uitleg van de installateur te hebben begrepen
betreende de werking van de boiler en de correcte uitvoering van
de belangrijkste handelingen van het apparaat.
De wachttijd bij de eerste inschakeling van de warmtepomp is 5 mi-
nuten.
OPGELET! Het warme water dat met een temperatuur van meer
dan 50°C uit de kranen komt kan ernstige verbrandingen veroor-
zaken. Kinderen, gehandicapten en ouderen lopen de meeste ri-
sico’s. We raden u daarom aan een thermostatische mengkraan
te monteren op de wateruitgang van het apparaat, d.w.z. de buis
waar een rood bandje omheen zit.
LET OP!
Als de watertemperatuur meer dan 6°C hoger is dan de ingestelde
temperatuur, dan verschijnt op het display het pictogram
INSTRUCTIES VOOR HET GEBRUIK
Druk op de " " knop om de boiler in te schakelen.
Op de display verschijnen de “ingestelde” temperatuur en de bedrijfs-
modus, terwijl het " " symbool en/of het symbool van het verwar-
mingselement " " aangeven of respectievelijk de warmtepomp en/
of het verwarmingselement in bedrijf is.
Druk gewoon gedurende 1 seconde op de " " ,knop om de boiler
uit te schakelen. De corrosiebescherming is gegarandeerd. Het product
verzekert dat de watertemperatuur in de tank niet lager zakt dan 5 °C.
DE TEMPERATUUR INSTELLEN
De gewenste temperatuur voor het warm water kan worden ingesteld
m.b.v. de " + " of " - " knop, (T SET POINT, de weergave op het display
knippert tijdelijk).
Druk op de " SET " knop om de temperatuur van het water in de tank
weer te geven; de waarde wordt gedurende 3 seconden weergegeven.
In warmtepompmodus zijn 40°C en 55°C de min. en max. temperaturen
die standaard bereikbaar zijn. Dit bereik kan worden uitgebreid (min./
max. 40°C /62°C) in het installatiemenu. De maximaal bereikbare tempe-
ratuur met het verwarmingselement is 75°C.
Door de instellingen in het installatiemenu te wijzigen, kan deze waarde
veranderen.
DOUCHEN MOGELIJK”
Wanneer het display het pictogram weergeeft, betekent dit dat er mini-
maal één douche beschikbaar is.
De mogelijke douches zijn op basis van de beschikbaarheid van warm
water. Een douche is bedoeld als: 40 l bij 40°C.
WERKING
"
MODE
" de gebruiker kan de bedrijfsmodus van de boiler instel-
len. De geselecteerde modus wordt op de regel onder de temperatuur
vermeld.
Wanneer de warmtepomp in bedrijf is, wordt het volgende
symbool weergegeven: " "
Wanneer het verwarmingselement in bedrijf is, wordt het
volgende symbool weergegeven: " ".
• GREEN
alleen de warmtepomp is in bedrijf, er wordt prioriteit gegeven aan
energiebesparing. De max. bereikbare temperatuur is aankelijk van
de waarde van parameter (51-62°C). Het verwarmingselement mag
alleen worden ingeschakeld en in bedrijf gesteld voor back-up- of
veiligheidsmodus (fouten, temperatuur van de lucht buiten werkings-
bereik, ontdooiproces bezig, antilegionellafunctie).
• COMFORT
de boiler bereikt de ingestelde temperatuur door rationeel gebruik te
maken van de warmtepomp en, alleen indien nodig, van het verwar-
mingselement. Hierbij wordt prioriteit gegeven aan comfort. Wanneer
het apparaat in comfortmodus werkt, kan de geluidsemissie toene-
men.
• FAST
permanente Boost-modus, de boiler maakt gebruik van zowel de
warmtepomp als het verwarmingselement om de ingestelde tempera-
tuur te bereiken. Hierbij wordt prioriteit gegeven aan verwarmingstijd.
• I-MEMORY
deze modus is bedoeld om het energieverbruik te optimaliseren en
het comfort te maximaliseren door de warmwaterbehoeften van de
gebruiker en het geoptimaliseerd gebruik van de warmtepomp/het
verwarmingselement te monitoren. Het algoritme garandeert de da-
gelijkse behoefte door het gemiddelde voor te stellen van de pro-
fielen die gedurende de 4 voorgaande weken werden vastgesteld.
De eerste week blijft de door de gebruiker ingevoerde setpoint-tem-
peratuur constant; vanaf de tweede week zal het algoritme de set-
point-temperatuur automatisch aanpassen om de dagelijkse behoef-
te te verzekeren. Om het I-Memory-profiel te resetten, gebruikt u U9
(I-Memory-modus is zichtbaar wanneer U1: PROGRAM op "OFF")
HC-HP
modus verwarming wordt uitgevoerd binnen HC-HP-signaaldetectie
om te verwarmen wanneer energie aan verminderd tarief beschik-
baar is. De gewenste temperatuur is aankelijk van de geselecteer-
de specifieke HC-HP-modus:
