56 / NL

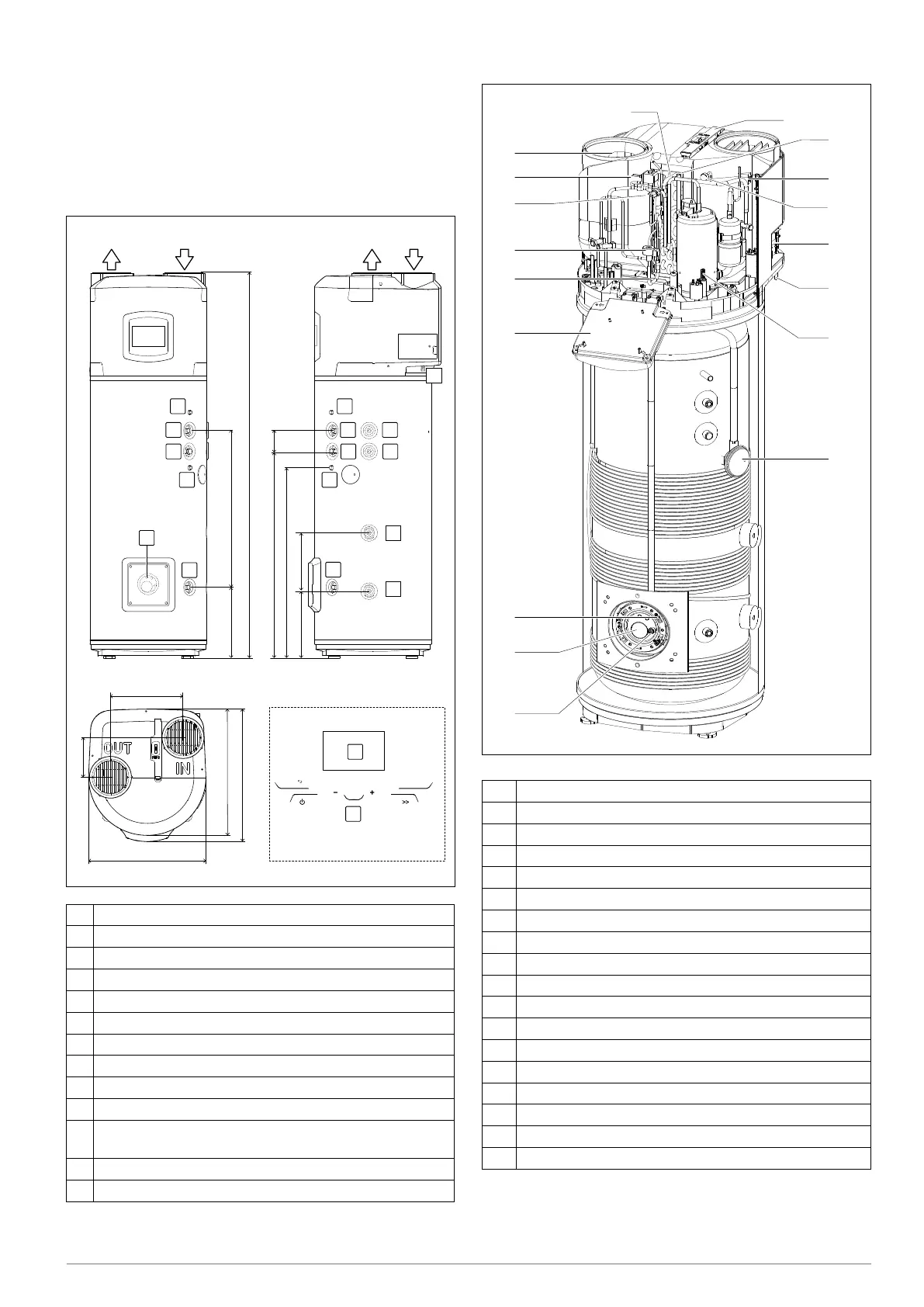

BESCHRIJVING VAN HET PRODUCT
De vloerstaande boiler bestaat uit een bovendeel met de
warmtepompgroep en een onderste deel met het opslagreservoir.
In het voorste gedeelte bevindt zich het bedieningspaneel,
voorzien van een display.
Afmetingen
A
Ingangsleiding ¾” koud tapwater
B
Uitgangsleiding ¾” warm tapwater
C
Aansluiting condensafvoer
D
Ingangsleiding ¾” hulpcircuit (alleen SYS- en TWIN SYS-versie)
E
Uitgangsleiding ¾” hulpcircuit (alleen SYS- en TWIN SYS-versie)
F
Schacht voor bovenste sensor (S3) (alleen SYSversie)
G
Ingangsleiding ¾” hulpcircuit (alleen TWIN SYSversie)
H
Uitgangsleiding ¾” hulpcircuit (alleen TWIN SYSversie)
I
Schacht voor bovenste sensor (S4) (alleen TWIN SYS-versie)
L
Leiding ¾” voor recirculatiecircuit (alleen SYS- en TWIN SYS-versie)
M
Schacht voor onderste sensor (S2) (alleen SYS- en TWIN SYS-
versie)
N
Display
O
Tiptoetsen
MODE MENU
SET
376 550 (200L) - 810 (250L)
1737 (200L) - 1997 (250L)
371 290
980
1074 113
204
680
650
600
371
OUT IN OUT IN
A
A
M
FF
BB
L
G
HL
II
D
C
E
O
N
12
13
14
15
16
11
9
8
7
6
5
4
3
2
1
10
17
18
1 Ventilator
2 Heetgasklep
3 Veiligheidspressostaat
4 Elektronische smoorklep
5 NTC-sonde ingangstemperatuur verdamper
6 Elektronicakast
7 Lage NTC-sensor (zone verwarmingselement)
8 Elektrisch element
9 Actieve anode
10 Hoge NTC-sensor (warm water)
11 Compressor
12 Afvoerbuis condenswater
13 Zij-aansluitingen
14 Lagedrukaansluiting
15 NTC-sensor luchttemperatuur
16 NTC-sensor aanzuigtemperatuur compressor
17 Verdamperfilter
18 Verdamper
Bouwkundige eigenschappen
