Aritech DD1012 User Manual

16 / 42 P/N 146550999-1-ML • REV Q • ISS 07APR21
Notas
• Las entradas 7 y 8 solo se utilizan cuando SW1-5 tiene
activado el modo remoto. Consulte “SW1-5: Funcionalidad
remota” más adelante.
• El LED solo está habilitado cuando SW1-6 tiene activado
el LED.
La figura 11 explica cómo se crea una zona única con una
configuración de resistencia múltiple.
Figura 11
(1) Relé de alarma
(2) Zona de alarma
(3) Salida del interruptor del
tamper
Ra Resistencia EOL de la
alarma
Rt Resistencia EOL del tamper
Configuración del detector

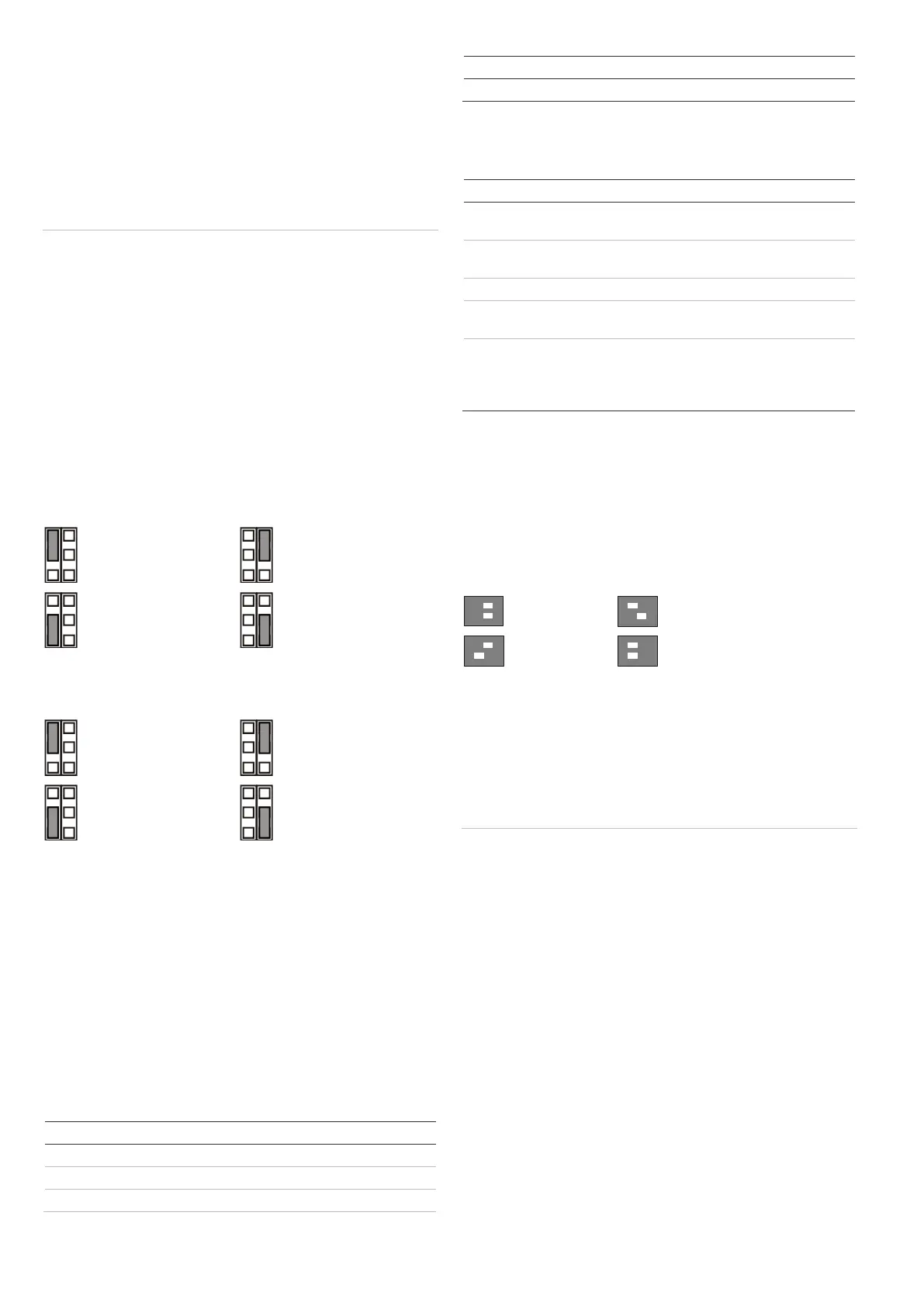

Consulte la figura 14 para ver la ubicación de los puentes y del
interruptor DIP.
Puentes
Los puentes definen el valor y el modo EOL integrado. El
circuito se muestra en la figura 11.
JA: Define la resistencia EOL integrada de la alarma (Ra)
1 kΩ
2,2 kΩ
4,7 kΩ (valor
predeterminado de
fábrica)
5,6 kΩ
Desactivado: No hay EOL integrado de alarma.
JT: Define la resistencia EOL integrada del tamper (Rt)
1 kΩ
2,2 kΩ
4,7 kΩ (valor
predeterminado de
fábrica)
5,6 kΩ
Desactivado: No hay EOL integrado de tamper.
Configuración de la zona
Para configurar la zona, aplique las siguientes instrucciones.
• Seleccione los valores de resistencia EOL
correspondientes con JA y JT. Por ejemplo, la
configuración del puente JT determina el valor Rt.
• Para las salidas aisladas elimine JT.
• Elimine los puentes JA y JT para excluir los valores EOL
integrados.
Para una zona única con todos los valores de resistencia
definidos, la zona de resistencia puede ser la siguiente.
Tabla 2: Valores de resistencia de la zona
Estado de zona
Valor
Predeterminado
Tamper (corto)
0 Ω
0 Ω
Normal
Rt
4,7 kΩ
Alarma
Rt+Ra
9,4 kΩ
Estado de zona
Valor
Predeterminado
Tamper (abierto)
∞
∞
Conmutadores DIP
Tabla 3: SW1, configuración general
Interruptor
Valores
6: LED
Activado: LED
activado*
Desactivado: LED
desactivado
5: Remoto
Activado: Remoto
activado
Desactivado: Remoto
desactivado*
4: Reservado
3: Polaridad
Activada: Polaridad
positiva
Desactivada:
Polaridad negativa*
1, 2: Rango del radar
1 activado, 2 activado:
12 m*
1 desactivado, 2
activado: 9 m
1 activado,
2 desactivado: 6 m
1 desactivado,
2 desactivado: 4 m
* Predeterminado de fábrica
Conmutador DIP SW1
SW1-1, SW1-2: Rango del radar
utilice SW1-1 y SW1-2 para definir el rango del radar para que
se ajuste exactamente a la aplicación. El radar es de tipo
puerta de distancia lo que significa que el rango de detección
es muy preciso.
4 m (13 ft.)
9 m (30 ft.)
6 m (20 ft.)
12 m (40 ft.)
Predeterminado de fábrica.
SW1-3: Polaridad
Activada: Polaridad positiva. Configura las entradas (WT y
D/N) como "Activo alto".
Desactivada: Polaridad negativa. Configura las entradas (WT y
D/N) como "Activo bajo". Predeterminado de fábrica.
Esta funcionalidad se explica en la figura 10.
Figura 10
(1) Polaridad alta
(2) Polaridad baja
(3) Prueba de detección
(4) Day/Night (Día/noche)
Esta función también depende de la configuración de SW1-5.
Consulte “SW1-5: Funcionalidad remota” más adelante.
SW1-4: Reservado
No se cambia.
SW1-5: Funcionalidad remota
Activada: Remoto activado. Activa WT y las entradas
día/noche.
Desactivada: Remoto desactivado. Desactiva las entradas
día/noche y WT (predeterminado de fábrica).
La siguiente funcionalidad depende de la configuración
Remoto.
ON
1 2
ON
1 2
ON
1 2
ON
1 2
