Aritech DD1012 User Manual

P/N 146550999-1-ML • REV Q • ISS 07APR21 31 / 42
m od podłogi. Patrz „Dane techniczne” na stronie 33, aby
uzyskać więcej informacji o wysokości montażu.
Patrz rysunek 4.
- W przypadku montażu płaskiego użyj co najmniej dwóch
śrub (DIN 7998), umieszczając je w pozycji A.
- W przypadku montażu narożnego użyj śrub w pozycji B
lub C.
- Aby zainstalować zabezpieczenie przed oderwaniem
ST400, użyj pozycji montażowej A. Pozycja montażowa
elementu ST400 jest pokazana jako poz. 3 na rys. 4.
Otwórz wylot w płycie tylnej (rys. 5, poz. 2).
5. Podłącz okablowanie czujki (patrz rys. 4 i 13). Użyj wlotów
kablowych w płycie tylnej (rys. 5, poz. 1) i kanału
kablowego (rys. 5, poz. 3).
6. Wybierz żądane ustawienia zworek i przełączników DIP
(patrz „Konfiguracja czujki” niżej, aby uzyskać więcej
informacji).
7. W razie potrzeby, należy usunąć przesłony i nakleić
wyklejki. Zobacz rozdział „Kszałtowanie charakterystyki
pokrycia czujki” na stronie 32 w celu uzyskania
szczegółów.
8. W przypadku montażu do sufitu zastosuj wspornik
obrotowy SB01. Pozycja montażowa wspornika SB01 jest
pokazana jako poz. 1 na rys. 4.
9. Zamknij pokrywę, wsuń śrubę pokrywy i załóż przesłony
kurtyny.
Połączenia
Patrz rysunek 13.
Tabela 1: Połączenia czujki
Styk
Oznaczenie
Objaśnienie
1, 2
GND, +12V
Połączenie zasilania (od 9 do 15 V,
nominalnie 12 V)
3, 4
ALARM
Wyjście przekaźnikowe alarmowe (33 Ω). Za
pomocą zworki JA ustaw wbudowany rezystor
EOL szeregowo z przekaźnikiem. Patrz „Zworki”
niżej.
5, 6
TAMPER
Wyjście przełącznikowe sabotażowe (0 Ω). Za
pomocą zworki JT ustaw wbudowany rezystor
EOL szeregowo z przełącznikiem. Patrz„Zworki”
niżej.
7
Walk test
To wejście włącza i wyłącza diodę LED (test
przejścai (walk test) wł./wył.). Tryb testu
przejściao można włączyć tylko wówczas, gdy
czujka działa w trybie dziennym (styk 8). O tym,
czy aktywna jest polaryzacja wysoka czy niska,
decyduje przełącznik SW1-3 (patrz „SW1-3:
Polaryzacja” na stronie 32).
8
Day/Night
To wejście przełącza czujkę w tryb dzienny
(ukazanie pamięci na wskaźniku LED) lub nocny
(aktywacja pamięci alarmów i skasowanie
wcześniej zapisanych alarmów). O tym, czy
aktywna jest polaryzacja wysoka czy niska,
decyduje przełącznik SW1-3 (patrz „SW1-3:
Polaryzacja” na stronie 32).
Uwagi
• Wejść 7 i 8 można użyć tylko wówczas, gdy przełącznik
SW1-5 jest ustawiony na Zdalne zał. Patrz „SW1-5:
Funkcje sterowane zdalnie” na stronie 32.
• Dioda LED jest włączona tylko wówczas, gdy przełącznik
SW1-6 jest ustawiony na Dioda LED zał.
Na rys. 11 pokazano, jak skonfigurować pojedynczą linie w
konfiguracji wielorezystorowej.
Rysunek 11
(1) Przekaźnik alarmowy
(2) Strefa alarmowa
(3) Wyjście przełącznikowe
sabotażowe
Ra Rezystor alarmowy EOL
Rt Rezystor sabotażowy EOL
Konfiguracja czujki
Lokalizację zworek i przełączników DIP przedstawiono na
rys. 14.

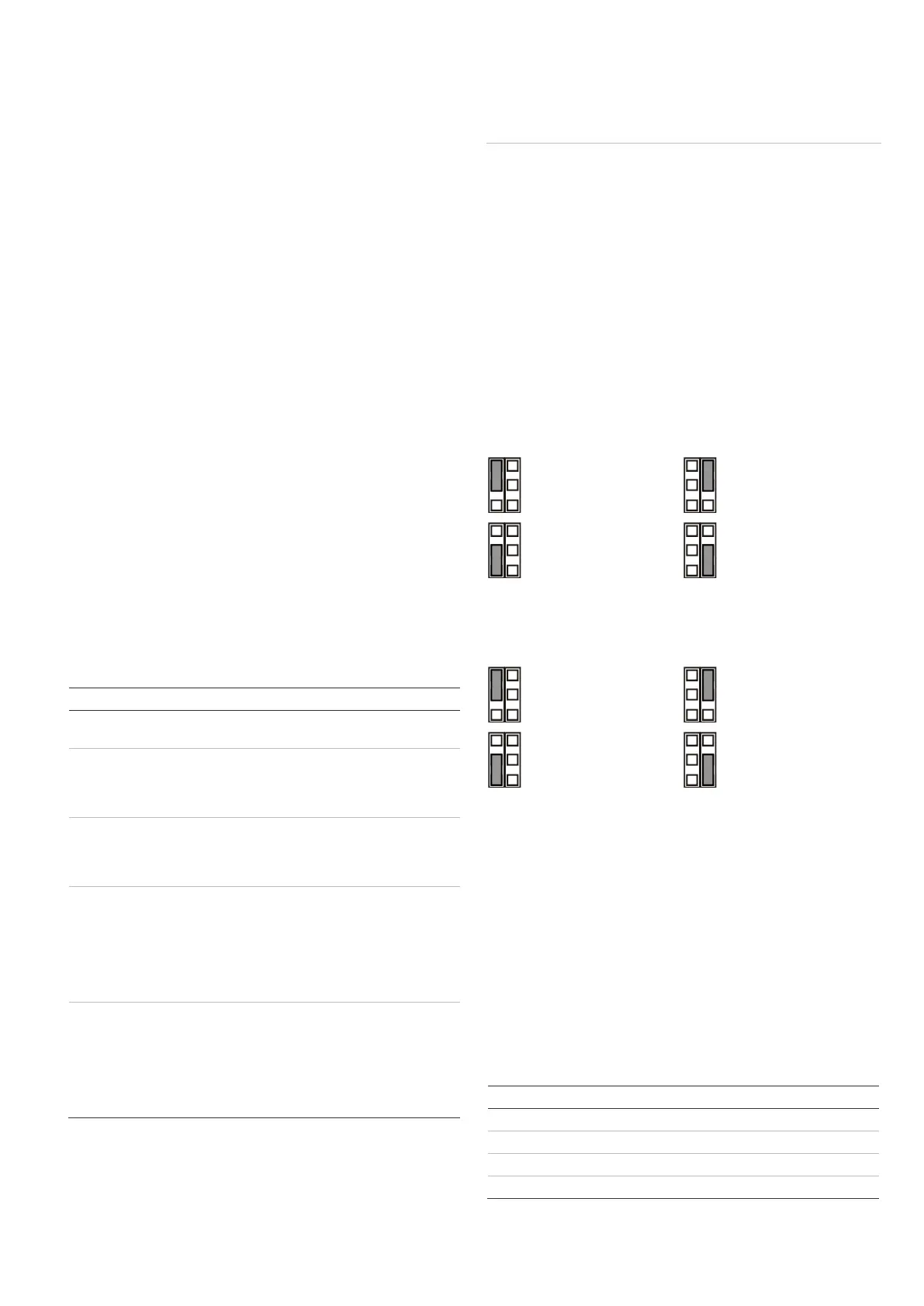

Zworki
Zworki służą do ustawiania trybu i wartości wbudowanego
rezystora EOL. Jego obwód pokazano na rys. 11.
JA: Konfiguracja wbudowanego rezystora EOL
alarmowego (Ra)
1 kΩ
2,2 kΩ
4,7 kΩ (domyślne
ustawienie
fabryczne)
5,6 kΩ
Wył.: Brak wbudowanego rezystora EOL alarmowego.
JT: Konfiguracja wbudowanego rezystora EOL
sabotażowego (Rt)
1 kΩ
2,2 kΩ
4,7 kΩ (domyślne
ustawienie
fabryczne)
5,6 kΩ
Wył.: Brak wbudowanego rezystora EOL sabotażowego.
Konfigurowanie linii
Aby skonfigurować linię, należy skorzystać z poniższych
wskazówek.
• Wybierz odpowiednie wartości rezystora EOL za pomocą
zworek JA i JT. Na przykład za pomocą zworki JT można
określić wartość Rt.
• W przypadku wyjść izolowanych wyjmij zworkę JT.
• Aby wykluczyć wewnętrzne rezystory EOL, wyjmij zworki
JA i JT.
W przypadkuj linii z ustawionymi wszystkimi rezystorami
wbudowanymi rezystancja linii może mieć poniższe wartości.
Tabela 2: Wartości rezystancji linii
Stan linii
Wartość
Domyślnie
Sabotaż (zwarcie)
0 Ω
0 Ω
Normalny
Rt
4,7 kΩ
Alarm
Rt+Ra
9,4 kΩ
Sabotaż (rozwarcie)
∞
∞
