Aritech DD1012 User Manual

8 / 42 P/N 146550999-1-ML • REV Q • ISS 07APR21
4. Gør soklen fast til væggen mellem 1,8 m og 2,6 m
(DD1012(-D) detektorer) fra gulvet. Gør soklen fast til
væggen mellem 2,3 m og 2,6 m (DD1012PI detektorer) fra
gulvet. Se ”Specifikationer” på side 10 for mere
information.
Se figur 4.
- Ved flad montering bruges mindst to skruer (DIN 7998) i
position A.
- Ved hjørnemontering bruges skruer i position B eller C.
- For installation af vægsabotagekontakt ST400 bruges
monteringsposition A. ST400-monteringsposition vises
som pkt. 3 i figur 4. Åbn kontakten i bagpladen (figur 5,
pkt. 2).
5. Tilslut detektoren (se figur 4 og 13). Brug bagpladens
ledningsindgange (figur 5, pkt. 1) og kabelrende (figur 5,
pkt. 3).
6. Vælg de ønskede indstillinger for jumper og DIP-switch
(se “Indstilling af detektoren” nedenfor for mere
information).
7. Fjern afdækningspladerne foran spejlet og indsæt
afdækningslabel, hvis dette kræves. Se “Indstilling af
dækningsmønster” på side 9 for flere detaljer.
8. Til loftmontering anvendes SB01-svingmonteringskonsol.
SB01-monteringspositionen vises som pkt. 1 i figur 3.
9. Luk detektoren, indsæt dækskrue og indsæt dækpladen.
Tilslutninger
Se figur 13.
Tabel 1: Detektortilslutninger
Terminal
Etiket
Forklaring
1, 2
GND,
+12V
Strømforsyningstilslutning (9 til 15 VDC,
12 VDC nominel)
3, 4
ALARM
Alarmrelæudgang (33 Ω). Brug jumper JA til at
sætte den indbyggede EOL-modstand i serie
med relæet. Se “Jumpere” nedenfor.
5, 6
TAMPER
Sabotagekontaktudgang (0 Ω). Brug jumper JT
til at sætte den indbyggede EOL-modstand i
serie med kontakten. Se “Jumpere” nedenfor.
7
Gangtest
Denne indgang aktiverer og deaktiverer LED
(gangtest til/fra). Gangtestfunktionen kan kun
vælges, når detektoren er i dagtilstand (pin 8).
Aktiv høj eller lav fastsættes af SW1-3 (se
“SW1-3: Polaritet” på side 9).
8
Dag/nat
Det indstiller detektoren til dagtilstand (vis
hukommelse på LED-indikator) eller nattilstand
(aktiverer alarmhukommelsen og sletter
tidligere gemte alarmer). Aktiv høj eller lav
polaritet fastsættes af SW1-3 (se “SW1-3:
Polaritet” på side 9).
Noter
• Indgang 7 og 8 kan kun anvendes, når SW1-5 indstilles til
Ekstern til. Se “SW1-5: Ekstern funktion” på side 9.
• LED aktiveres kun, når SW1-6 indstilles til LED til.
Figur 11 forklarer, hvordan man opretter en enkelt zone med
individuel indstilling af modstandene.
Figur 11
(1) Alarmrelæ
(2) Alarmzone
(3) Sabotagekontaktudgang
Ra Alarm EOL-modstand
Rt Sabotage EOL-modstand
Indstilling af detektoren
Se figur 14 om placering af jumpere og DIP-kontakt.

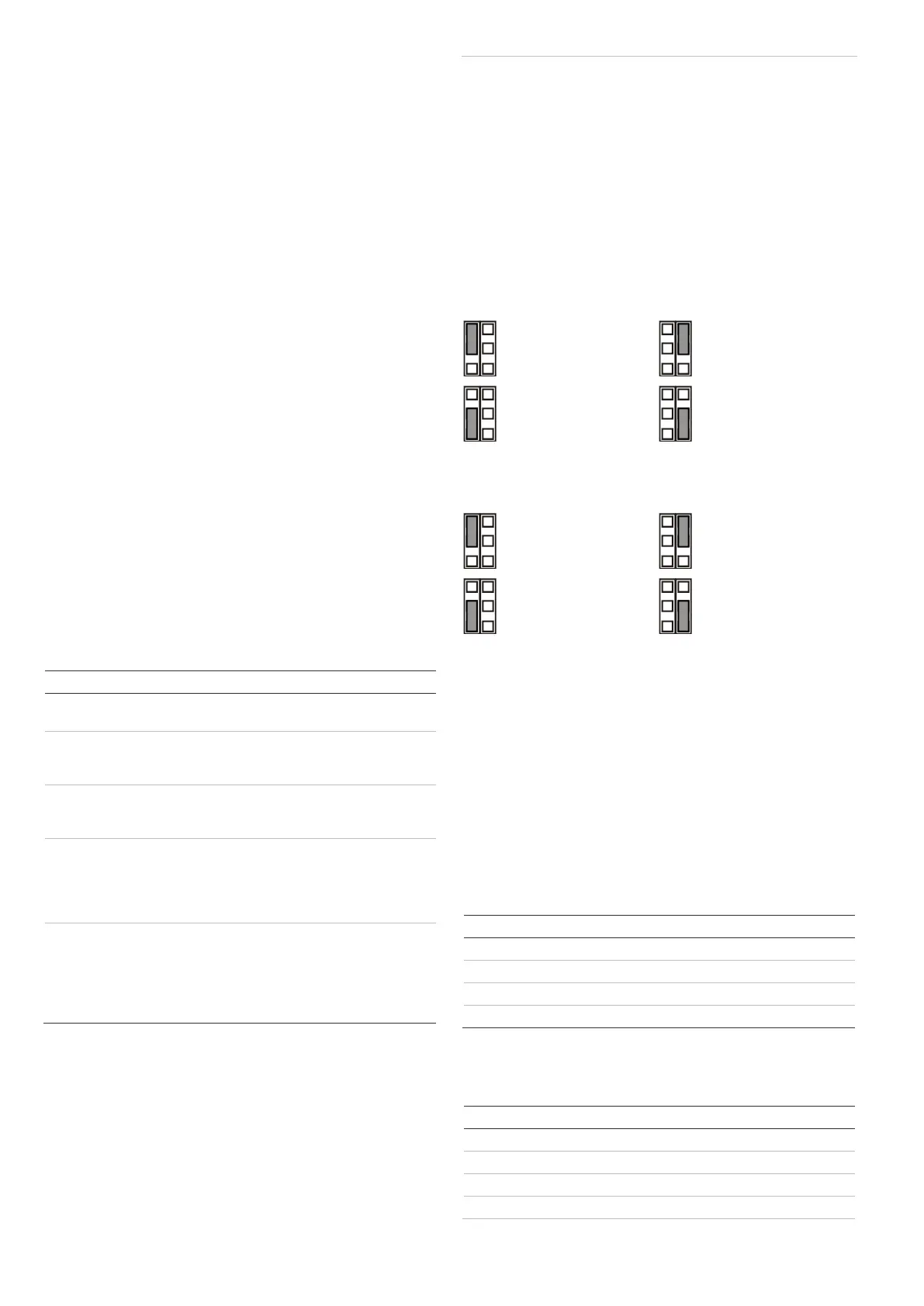

Jumpere
Jumpere, indstilling af indbyggede EOL, tilstand og værdi.
Kredsløbet vises i figur 11.
JA: Indstil indbygget alarm EOL-modstand (Ra)
1 kΩ
2,2 kΩ
4,7 kΩ
(fabriksindstilling)
5,6 kΩ
OFF: Ingen indbygget alarm EOL.
JT: Indstil indbygget sabotage EOL-modstand (Rt)
1 kΩ
2,2 kΩ
4,7 kΩ
(fabriksindstilling)
5,6 kΩ
OFF: Ingen indbygget sabotage EOL.
Zonekonfiguration
Du kan indstille zonen ved hjælp af følgende retningslinjer.
• Vælg den relevante EOL modstandsværdi med JA og JT.
Eksempelvis indstilling af jumper JT fastsætter Rt-
værdien.
• Ved isolering af udgange fjernes JT.
• Fjern jumpere JA og JT for at afbryde forbindelsen til de
indbyggede EOL-modstande.
For en enkelt zone med indbyggede modstande kan
zonemodstanden være følgende.
Tabel 2: Zonemodstandsværdier
Zonetilstand
Værdi
Fabriksindstilling
Sabotage (kort)
0 Ω
0 Ω
Normal
Rt
4,7 kΩ
Alarm
Rt+Ra
9,4 kΩ
Sabotage (åben)
∞
∞
DIP-kontakter
Tabel 3: SW1, generelle indstillinger
Kontakt
Værdier
6: Lydsdiode
ON: Lysdioder til*
OFF: Lydsdiode slukket
5: Eksternt
ON: Ekstern til
OFF: Ekstern fra*
4: Reserveret
3: Polaritet
ON: Positiv polaritet
OFF: Negativ polaritet*
