- 24 -
ELECTRIC SYSTEM

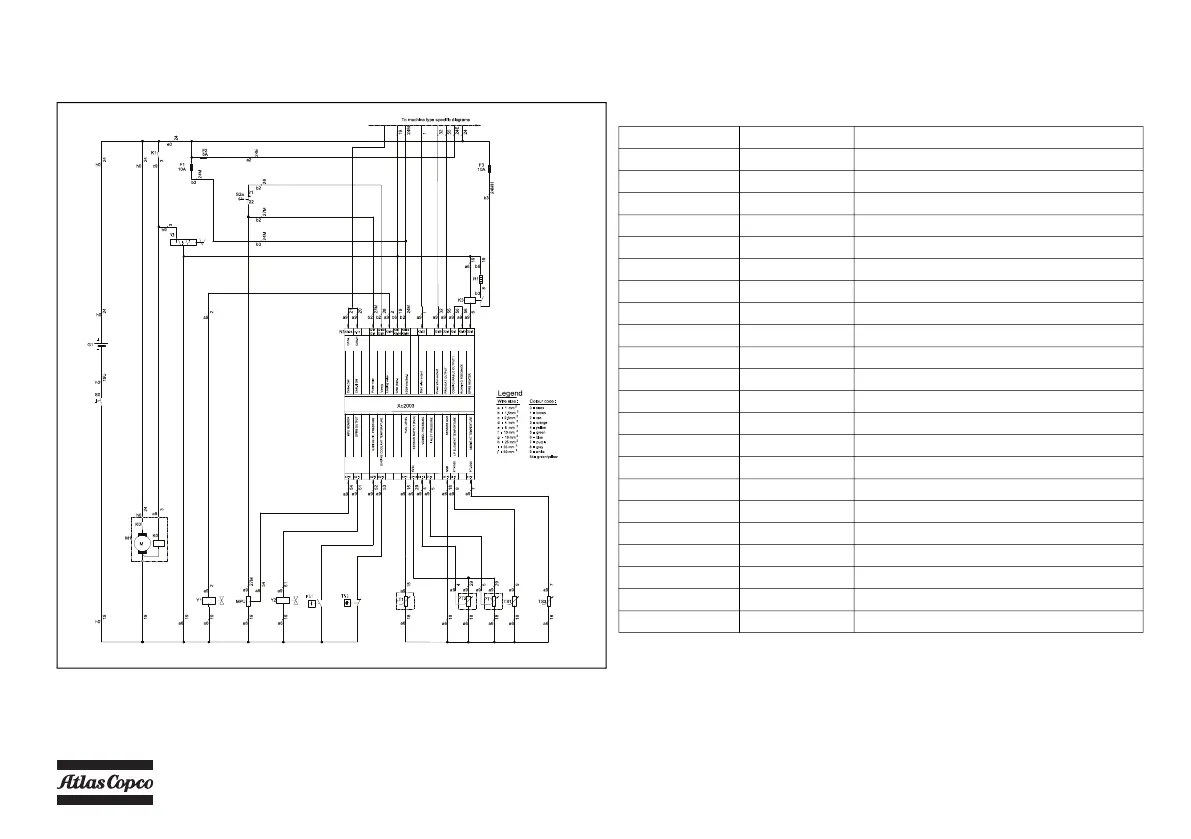

Circuit diagram (9829 3801 45)
Reference Grid Name
F1 a2 Fuse
F2 a2 Fuse
F3 a6 Fuse
G1 d1 Battery
K0 f2 Start Relay
LT1 f5 Fuel Level Sensor
M1 f2 Starter Motor
N1 d5-e6 Control Module - Xc2003
PT1 f6 Pressure Sensor - Inlet pressure
PT2 f5 Pressure Sensor - Vessel Pressure
S0 d1 Battery Switch
S2 b3 Emergency Stop
TS1 f6 LP Element Temperature
TS3 f6 AMBIENT Temperature
Y1 f3 Loading Valve
Y2 f3 EPRS Solenoid Valve
K3 c6 EPRS Heater Relay
R1 c6 EPRS Heater Relay
MPU f3 MPU Sensor
PS1 f4 Engine oil pressure
TS2 f4 Engine Coolant Temperature
Y3 b2 Fuel Solenoid Valve
