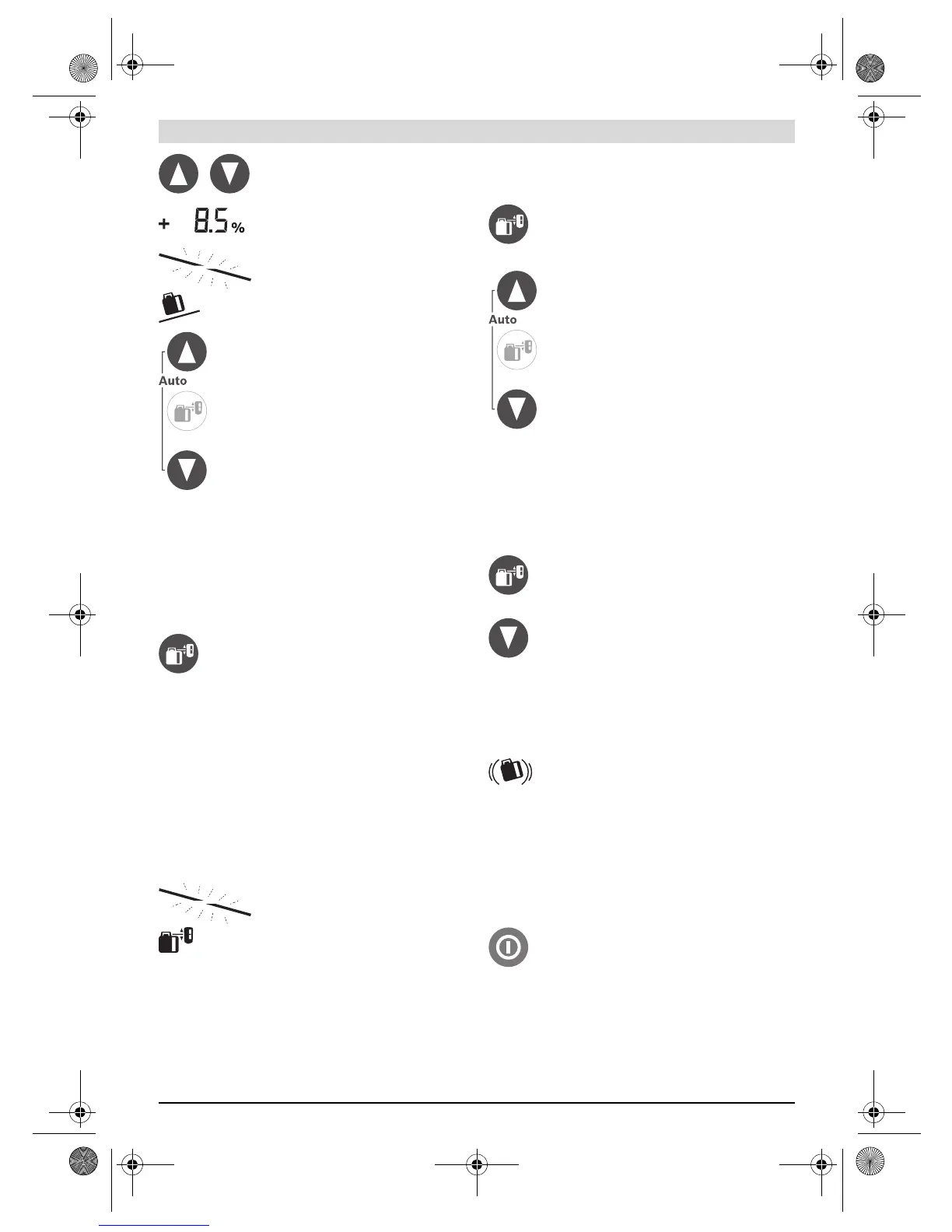

Deutsch | 21
Bosch Power Tools 1 609 92A 274 | (13.10.16)
Wird der Neigungsbereich von ±8,5 % überschritten, erlischt
die Anzeige Neigungsmodus 41 und ein Fehlercode wird an-
gezeigt (siehe „Behebung von Störungen“, Seite 28).
Centre-Line-Modus (siehe Bild D)
Im Centre-Line-Modus versucht das Messwerkzeug automa-
tisch durch eine Auf- und Abwärtsbewegung des Rotations-
kopfes die Mittellinie des Laserempfängers zu finden.
Suchablauf:
1. Rotationskopf schwenkt bis zum Anschlag nach oben.
2. Laserstrahl wird eingeschaltet.
3. Rotationskopf schwenkt nach unten.
4a. Laserstrahl trifft auf das Empfangsfeld 26 und findet die
Mittellinie.
oder
4b. Laserstrahl findet bis zum Ende des Schwenkbereichs
kein Empfangsfeld; ein Fehlercode wird angezeigt (siehe „Be-
hebung von Störungen“, Seite 28).
Die Geschwindigkeit, mit der der Rotationskopf bewegt wird,
wird abgebremst, sobald der Laserstrahl das Empfangsfeld
26 trifft.
Nach dem Finden der Mittellinie schaltet das Messwerkzeug
den Centre-Line-Modus automatisch ab. Die eingestellte Nei-
gung wird gespeichert und am Display angezeigt.
Auffinden der Mittellinie des Laserempfängers beschleu-
nigen
Die Suche nach der Mittellinie des Laserempfängers beginnt
immer mit einer Aufwärtsbewegung des Rotationskopfes. Be-
findet sich der Laserstrahl unterhalb der Mittellinie und noch
nicht im Empfangsfeld des Laserempfängers, kann die Bewe-
gung des Laserstrahls umgedreht werden.
Anti-Drift-System (ADS)
Das Messwerkzeug besitzt ein Anti-Drift-System, das bei La-
geveränderungen bzw. Erschütterungen des Messwerkzeugs
oder bei Vibrationen des Untergrundes das Einnivellieren auf
veränderter Höhe und damit Höhenfehler verhindert.
Wird die vertikale Lage des Messwerkzeugs geändert oder
wird eine starke Erschütterung registriert, dann wird das Anti-
Drift-System ausgelöst: Die Rotation des Lasers wird ge-
stoppt und die Anzeige Schockwarnung 38 blinkt. Zusätzlich
ertönt für die Dauer von 5 s ein Zirpton am Laserempfänger.
–Überprüfen Sie nun die Höhe des Laserstrahls an einem
Referenzpunkt und korrigieren Sie die Höhe des Mess-
werkzeugs gegebenenfalls.
/
–Drücken und halten Sie die Neigungs-
taste 18 oder 20 bis der gewünschte
Neigungswert am Display angezeigt
wird.
–Lassen Sie die Neigungstaste 18 oder
20 wieder los.
Während der Neigungseinstellung blinkt
die Anzeige Nivellierwarnung 37 .
Die Anzeige Neigungsmodus 41 leuchtet
dauerhaft.
–Drücken Sie gleichzeitig die Neigungstaste 18
und 20.
Die Neigungseinstellung ist deaktiviert.
Die automatische Nivellierung ist aktiviert (siehe
„Nivellierautomatik“, Seite 20).
–Drücken Sie die Taste Centre-Line-Modus 19 für
ca. 2 s.
Die automatische Auf- und Abwärtsbewegung
des Rotationskopfes startet.
Während der Suche der Mittellinie blinkt
die Anzeige Nivellierwarnung 37 .
Die Anzeigen für Centre-Line-Modus 42
leuchtet dauerhaft.
Sobald der Laserstrahl das Empfangsfeld
26 trifft, ertönt bis zum Finden der Mittel-
linie ein Zirpton.
–Zum Abbrechen des Centre-Line-Modus wäh-
rend der Suche drücken Sie die Taste Centre-
Line-Modus 19.
oder
–Drücken Sie gleichzeitig die Neigungstasten 18
und 20 zum Aktivieren der automatischen Nivel-
lierung.
–Drücken Sie die Taste Centre-Line-Modus 19 für
ca. 2 s.
Die automatische Auf- und Abwärtsbewegung
des Rotationskopfes startet.
–Drücken Sie die Neigungstaste 20.
Der Rotationskopf wird nach unten bewegt.
Ca. 30 s nach dem Einschalten des Messwerkzeugs
ist das Anti-Drift System aktiviert.
Während der Aktivierung blinkt die Anzeige
Schockwarnung 38 langsam. Nach der Aktivierung
leuchtet die Anzeige dauerhaft.
–Drücken Sie bei ausgelöstem Anti-Drift-System
kurz die Ein-Aus-Taste 17.
Die automatische Nivellierung startet (siehe „Au-
tomatische Nivellierung während des Betriebs“,
Seite 20).
