Installation (nur für zugelassene Fachkräfte)
39
Tronic 4000 – 6721830066 (2021/06)
Tab. 4

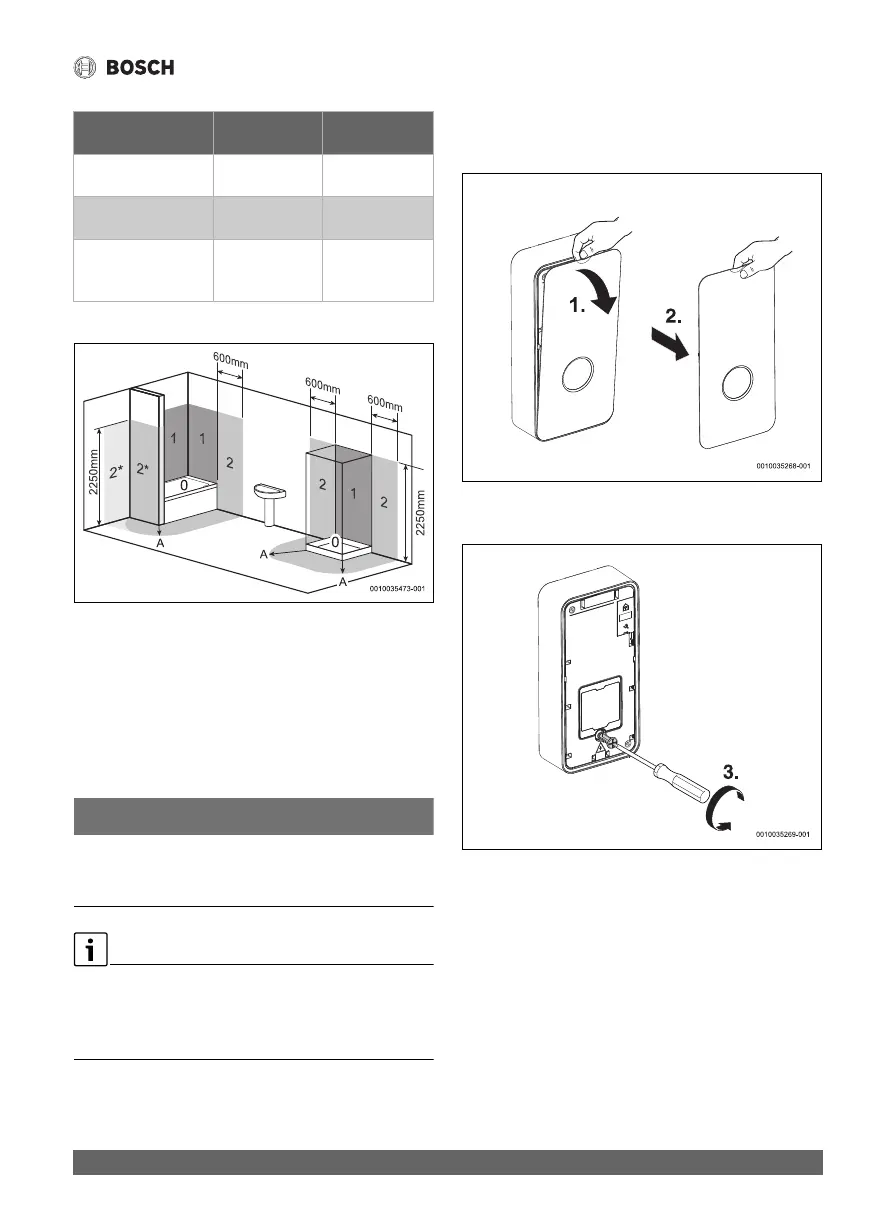

Bild 8
[0] Schutzbereich 0
[1] Schutzbereich 1
[2] Schutzbereich 2
[2*] Die Schutzbereich 2 muss sich abzüglich der Wand über
600 mm ab dem Bad erstrecken.
[A] Radius von 600 mm ab der Badewanne bzw. Dusche
5.3 Gerät auspacken und Verkleidung entfernen.
HINWEIS
Schäden am Gerät!
Sofern Transportschäden vorhanden sind:
▶ Gerät nicht installieren.
Vor der Durchführung von Installationsarbeiten:
▶ Die Anweisungen in dieser Anleitung beachten.
▶ Die Installation des Geräts gemäß den nachstehenden Ab-
bildungen durchführen.
▶ Gerät auspacken.
▶ Die Verpackung gemäß den im Aufstellland geltenden Recy-
clingvorschriften entsorgen.
▶ Frontblende des Geräts abnehmen.
Bild 9 Frontblende abnehmen
▶ Befestigungsschraube der Verkleidung lösen.
Bild 10 Schraube lösen
Elektrischer
Anschluss
Schutzart (IP) Erlaubter
Schutzbereich
Anschluss oben
(Abb. 35)
IP25 Bereich 1 und
höher
Anschluss unten
(Abb. 36)
IP25 Bereich 1 und
höher
Anschluss unten mit
einzelnen Kabeln
(Abb. 37)
IP23 Außerhalb von
Bereich 2
