Elektrischer Anschluss (nur für zugelassene Fachkräfte)
Tronic 4000 – 6721830066 (2021/06)
48
Tab. 7 Betriebsart des Prioritätsrelais einstellen
6 Elektrischer Anschluss (nur für zugelas-
sene Fachkräfte)
Allgemeine Hinweise
GEFAHR
Stromschlaggefahr!
▶ Vor sämtlichen Arbeiten am Gerät die Spannungsversor-
gung unterbrechen.
Alle Regelungs-, Steuerungs- und Sicherheitseinrichtungen des
Gerätes werden werkseitig angeschlossen und betriebsbereit
geliefert.
WARNUNG
Blitzschlag!
▶ Das Gerät muss im Verteilerkasten über einen separaten
Anschluss verfügen und durch einen 30-mA-Fehlerstrom-
schutzschalter und Schutzleiter gesichert sein. In Gebieten
mit häufigen Blitzeinschlägen zusätzlich eine Blitzschutz-
einrichtung vorsehen.
6.1 Elektrischer ?Anschluss
Die Netzanschlussklemmleiste kann oben oder unten am Gerät
montiert werden.
Der elektrische Anschluss kann auf 3 verschiedene Arten erfol-
gen:
• Anschluss oben (Abb. 35)
• Anschluss unten (Abb. 36)
• Anschluss unten mit einzelnen Kabeln (Abb. 37)
▶ Elektrische Anschlüsse entsprechend der Position des
Stromkabels ausführen.
Die Anordnung der Stromkabel muss mit den nachstehen-
den Abbildungen übereinstimmen.
WARNUNG
Stromschlaggefahr!
Der elektrische Anschluss des Geräts muss folgende Bedingun-
gen erfüllen:
▶ Erfolgt der Anschluss oben oder unten, kann das Gerät in
Schutzbereich 1 oder höher installiert werden (IP25) (
Abb. 8).
▶ Erfolgt der Anschluss unten mit einzelnen Kabeln, muss das
Gerät außerhalb von Schutzbereich 2 installiert werden
(IP23) ( Abb. 8).
Anschluss oben

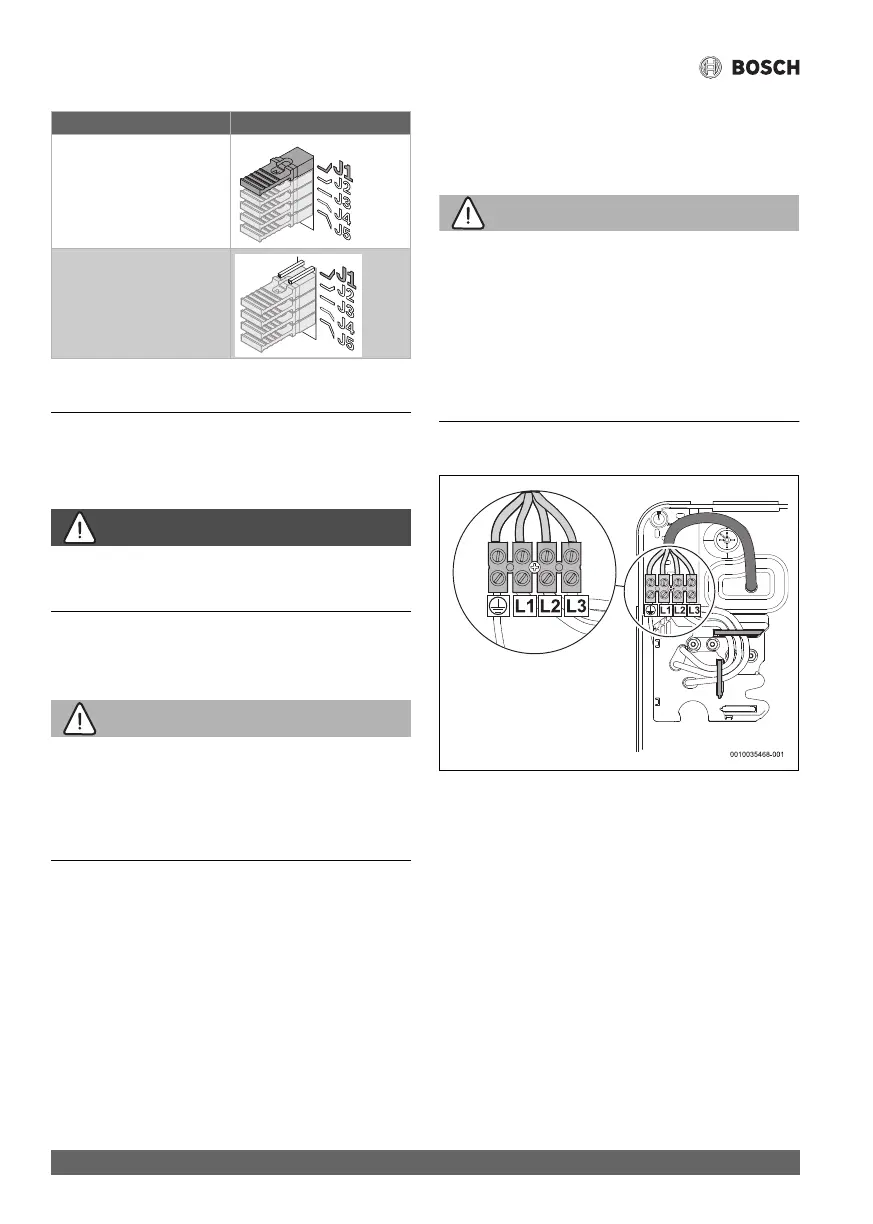

Bild 35 Anschluss oben
Prioritätsrelais Steckbrücken (Jumper): J1
Deaktiviert
(Werkseinstellung)
Aktiviert
