5. Conexiones del panel trasero
Entero
®
440 (versión de cuatro canales) y 840 (versión de ocho canales)
Entero 4100/4200/4400

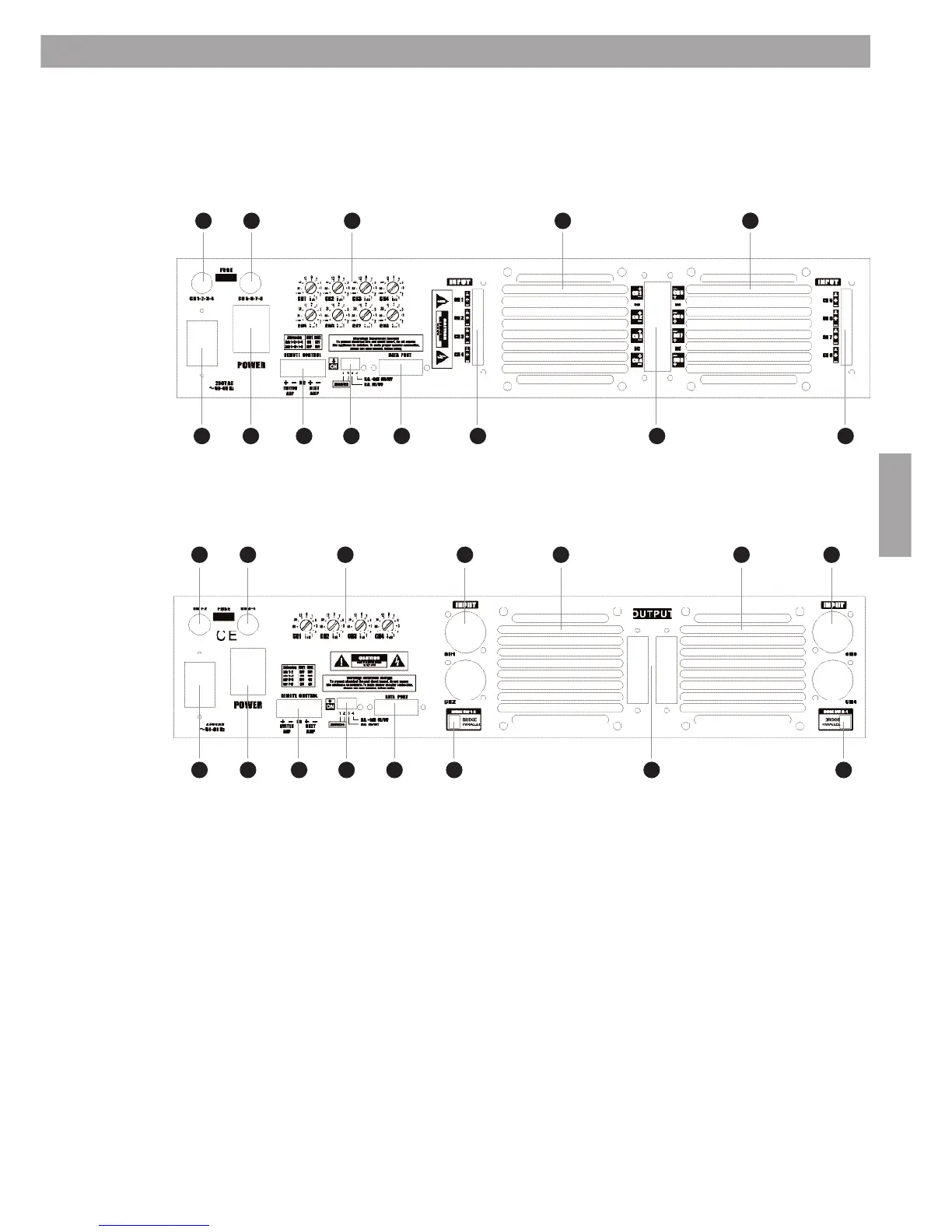

Leyenda
1. Conector de red
2. Interruptor principal de alimentación
3. Fusible de alimentación 1
4. Fusible de alimentación 2
5. Conector de encendido y apagado remoto
6. Interruptor DIP para la dirección de canales y la puerta de ruido
7. Conector sub-D para realizar un futuro control
8. Conectores de entrada Phoenix
9. Conectores de entrada Phoenix (sólo Entero 840)
10. Conector de entrada XLR / TRS, canales 1 y 2
11. Conector de entrada XLR / TRS, canales 3 y 4
12. Conector de salida Phoenix, canales 1 a 4 (y 5 a 8, sólo Entero 840)
13. Control de nivel, canales 1 a 4 (y 5 a 8, sólo Entero 840)
14. Refrigeración / ventilador
15. Refrigeración / ventilador
16. Interruptor DIP para conexiones en modo estéreo, paralelo y puente, canales 1 y 2
17. Interruptor DIP para conexiones en modo estéreo, paralelo y puente, canales 3 y 4
7
3
1 2 5 6 7 9 12 8
4 14 1513
3 10 11
1 2 5 6 7 16 12 17
4 14 1513
