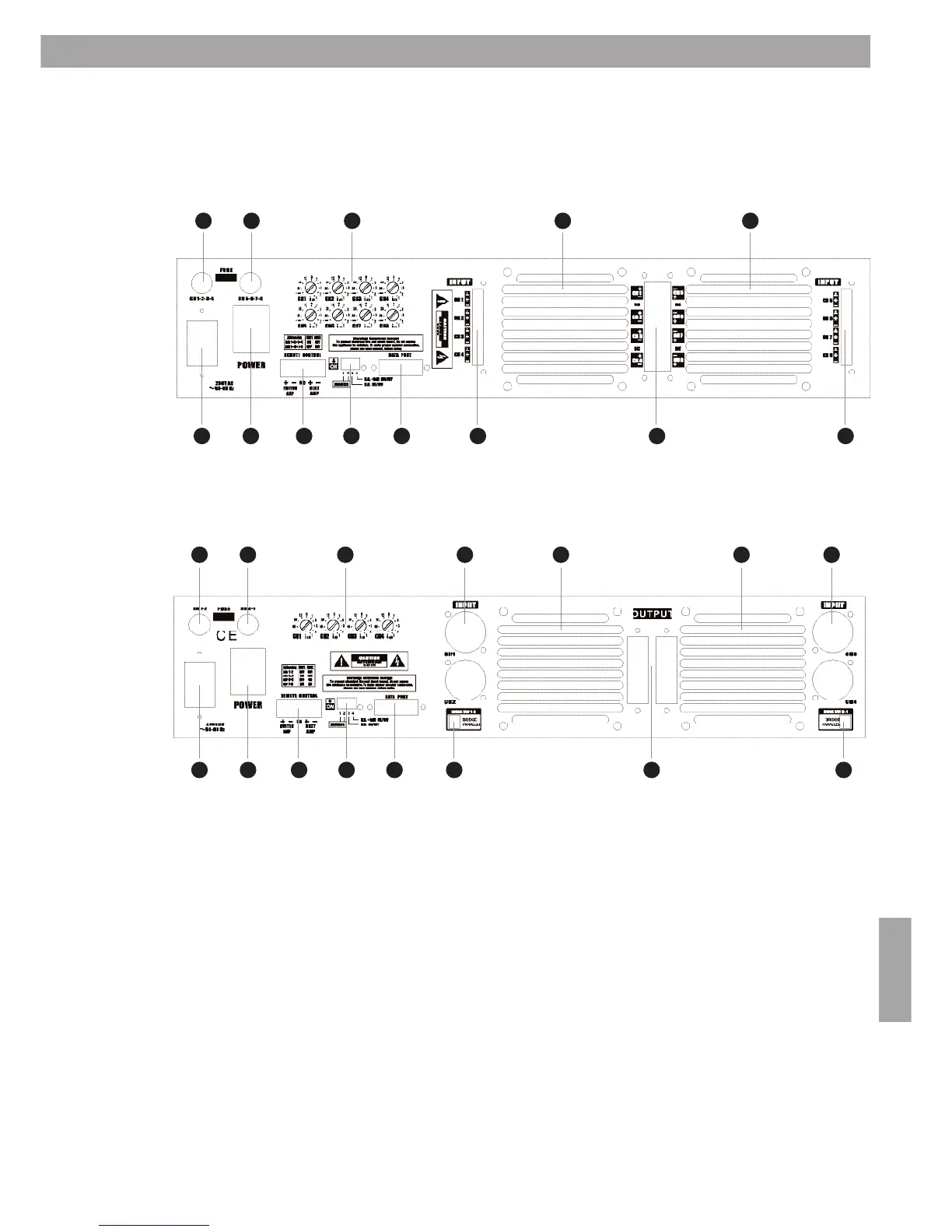

5. Bakre panelens anslutningar
Entero
®
440 (version med fyra kanaler) och 840 (version med åtta kanaler)
Entero 4100/4200/4400
Förklaring
1. Strömanslutning
2. Huvudströmbrytare
3. Säkring för strömförsörjning 1
4. Säkring för strömförsörjning 2
5. Fjärrströmbrytare
6. DIP-omkopplare för kanalväljare och Noise Gate
7. Sub-D-anslutning för framtida kontrollanslutning
8. Phoenix ingångsanslutningar
9. Phoenix ingångsanslutningar (endast Entero 840)
10. XLR / TRS ingångsanslutning, kanal 1 och 2
11. XLR / TRS ingångsanslutning, kanal 3 och 4
12. Phoenix utgångsanslutning, kanal 1 till 4 (och 5 till 8, endast Entero 840)
13. Nivåkontroll, kanal 1 till 4 (och 5 till 8, endast Entero 840)
14. Kylning / Fläkt
15. Kylning / Fläkt
16. DIP-omkopplare för stereo-, parallellt och bryggkopplat läge, kanal 1 och 2
17. DIP-omkopplare för stereo-, parallellt och bryggkopplat läge, kanal 3 och 4
7
3
1 2 5 6 7 9 12 8
4 14 1513
3 10 11
1 2 5 6 7 16 12 17
4 14 1513
Svenska
5. Bakre panelens anslutningar
