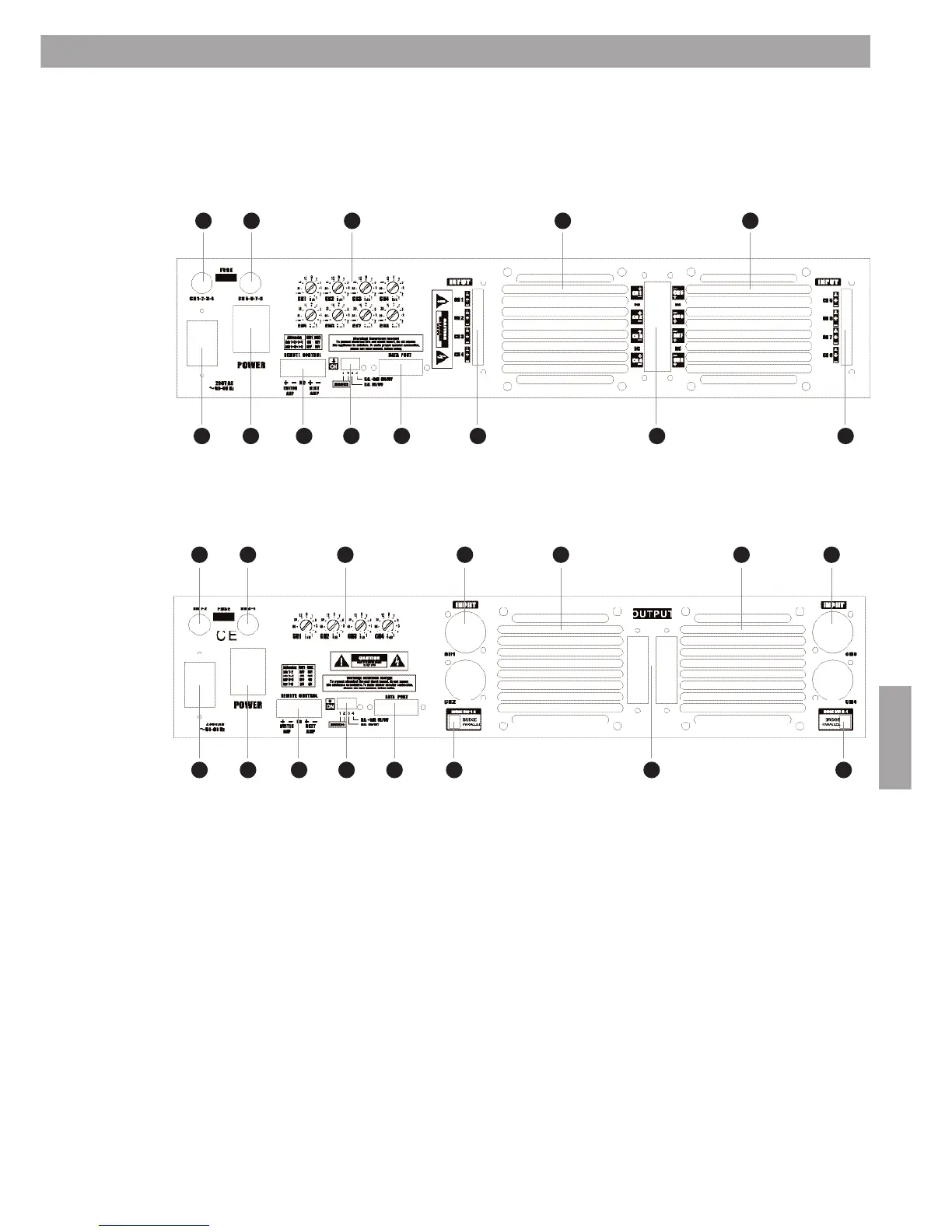

5. Connessioni pannello posteriore
Entero
®
440 (versione quattro canali) e 840 (versione otto canali)
Entero 4100/4200/4400
Legenda
1. Connettore di alimentazione
2. Interruttore principale
3. Fusibile dell’alimentazione 1
4. Fusibile dell’alimentazione 2
5. Connettore dell’interruttore d’accensione remoto
6. DIP switch per indirizzo del canale e noise gate
7. Connettore sub-D per il collegamento dei controlli aggiuntivi
8. Connettori d’ingresso Phoenix:
9. Connettori d’ingresso Phoenix (solo per Entero 840)
10. Connettore d’ingresso XLR / TRS, Canali 1 e 2
11. Connettore d’ingresso XLR / TRS, Canali 3 e 4
12. Connettore d’uscita Phoenix, canali da 1 a 4 (solo per Entero 840 anche canali da 5 a 8)
13. Controllo di livello, canali da 1 a 4 (solo per Entero 840 anche canali da 5 a 8)
14. Raffreddamento / Ventola
15. Raffreddamento / Ventola
16. DIP switch per modo, Stereo, Parallelo e a ponte, canali 1 e 2
17. DIP switch per modo, Stereo, Parallelo e a ponte, canali 3 e 4
7
3
1 2 5 6 7 9 12 8
4 14 1513
3 10 11
1 2 5 6 7 16 12 17
4 14 1513
Italiano
5. Connessioni pannello posteriore
