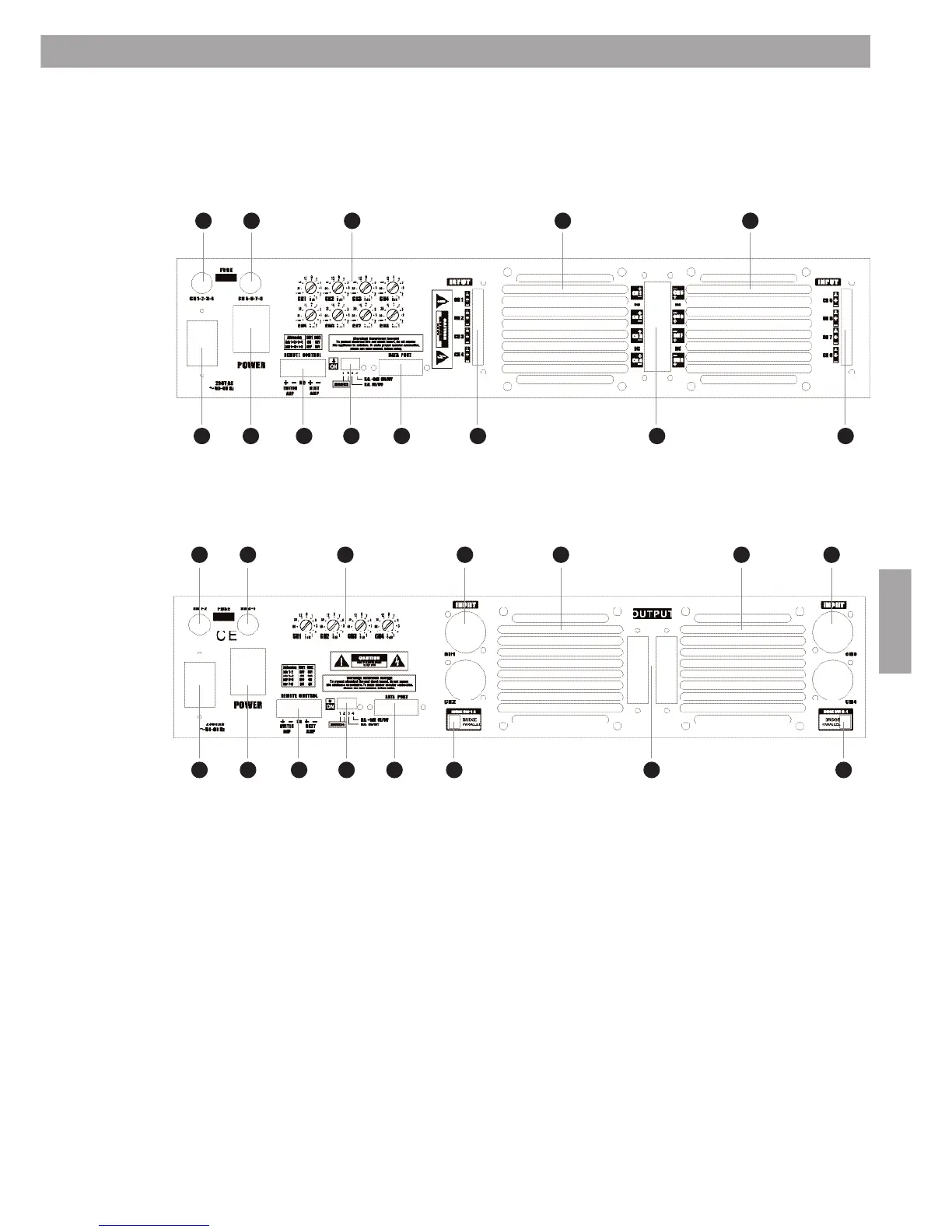

5. Connexions sur le panneau arrière
Entero
®
440 (version à quatre canaux) et 840 (version à huit canaux)
Entero 4100/4200/4400
Légende
1. Connecteur d’alimentation
2. Interrupteur marche/arrêt principal
3. Fusible d’alimentation 1
4. Fusible d’alimentation 2
5. Connecteur pour télécommande
6. Commutateur DIP pour adresse de canal et circuit antiparasite
7. Connecteur Sub-D pour connexion de contrôle futur
8. Connecteurs d’entrée Phoenix
9. Connecteurs d’entrée Phoenix (Entero 840 uniquement)
10. Connecteur d’entrée XLR / TRS, Canaux 1 et 2
11. Connecteur d’entrée XLR / TRS, Canaux 3 et 4
12. Connecteur de sortie Phoenix, Canaux 1 à 4 (et 5 à 8 sur Entero 840 uniquement)
13. Commande de volume, Canaux 1 à 4 (et 5 à 8 sur Entero 840 uniquement)
14. Aération / Ventilateur
15. Aération / Ventilateur
16. Commutateur DIP pour les modes stéréo, parallèle et bridge, Canaux 1 et 2
17. Commutateur DIP pour les modes stéréo, parallèle et bridge, Canaux 3 et 4
7
3
1 2 5 6 7 9 12 8
4 14 1513
3 10 11
1 2 5 6 7 16 12 17
4 14 1513
Français
5. Connexions sur le panneau arrière
