clage DCX User Manual

DCX 18..27

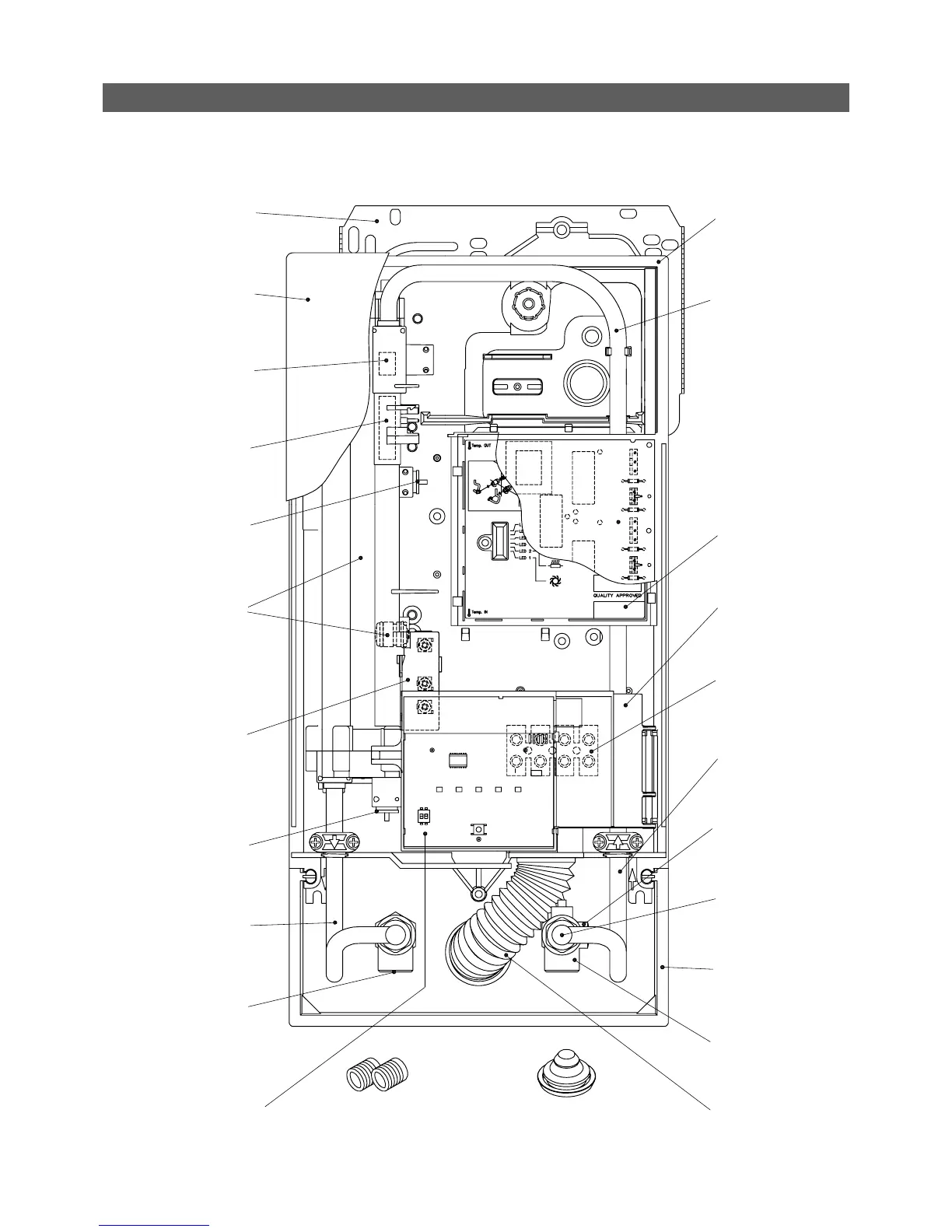

1 Übersichtsdarstellung Overview
2
11 Verbindungsrohr
connecting pipe
82591
12 Elektronikabdeckung
PCB cover
82580
13 Klapphalter
control panel support
82573
14 Anschlussklemme
connecting terminal
82572
15 Einlaufrohr
inlet pipe
82531
19 Kaltwasseranschlussstück
cold water connection
82074
20 Spritzwasserschutztülle
water splash protection
sleeve
in Set 82060
21 Durchführungstülle
grommet
in Set 82180
22 G1/2” Einschraubnippel
screw-in nipples 1/2”
in Set 82110
16 Feinfilter
fine filter
82162
17 Durchflussmengen-
regler 8l/min
flow limiter
89110
18 Rahmen
frame
82571
8DCX Gerätehaube
DCX hood
82508
7Rückflussverhinderer
non-return valve
82246
6Durchflussgeber
flow sensor
82526
3Temperaturfühler Set
thermal sensor set
82512
3Temperaturfühler Set
thermal sensor set
82512
2Auslaufrohr
outlet pipe
82529
1Warmwasseranschlussstück
Hot water connection
82085
5Heizelement mit
Druckschalter
heating element with
pressure switch
82537
10 Geräteunterteil
bottom part
82505
9Wandhalter
wall bracket
82520
4Sicherheits-Temperatur-
Druck-Begrenzer STDB
Safety thermal cut-out STDB
82538
23 Bedienfeld
control panel
82553
23 Bedienfeld
82553
von CKO erhalten 20.6.-MP
Bei Ersatzteilbestellungen stets Gerätetyp
und Serien nummer angeben!
When ordering spare parts, please always
specify the appliance model and serial number.
