Przy bezpośrednim podłączeniu armatury do przyłączy podgrzewacza należy ześru-
bować obydwa wkręcane nyple 1/2“(22) oraz uszczelki 1/2“ z nakrętkami przyłączy
zimnej wody (19) i ciepłej wody (1).
Zdemontować obydwie zaślepki 1/2“bocznych odejść przyłączy ciepłej i zimnej
wody i skręcić je z otwartym końcem wkręcanego nypla (22). Przyłącza ciepłej i
zimnej wody z uszczelkami 3/8’’ należy następnie przykręcić do nakrętki 3/8’’ urzą-
dzenia i rurki wypływowej.

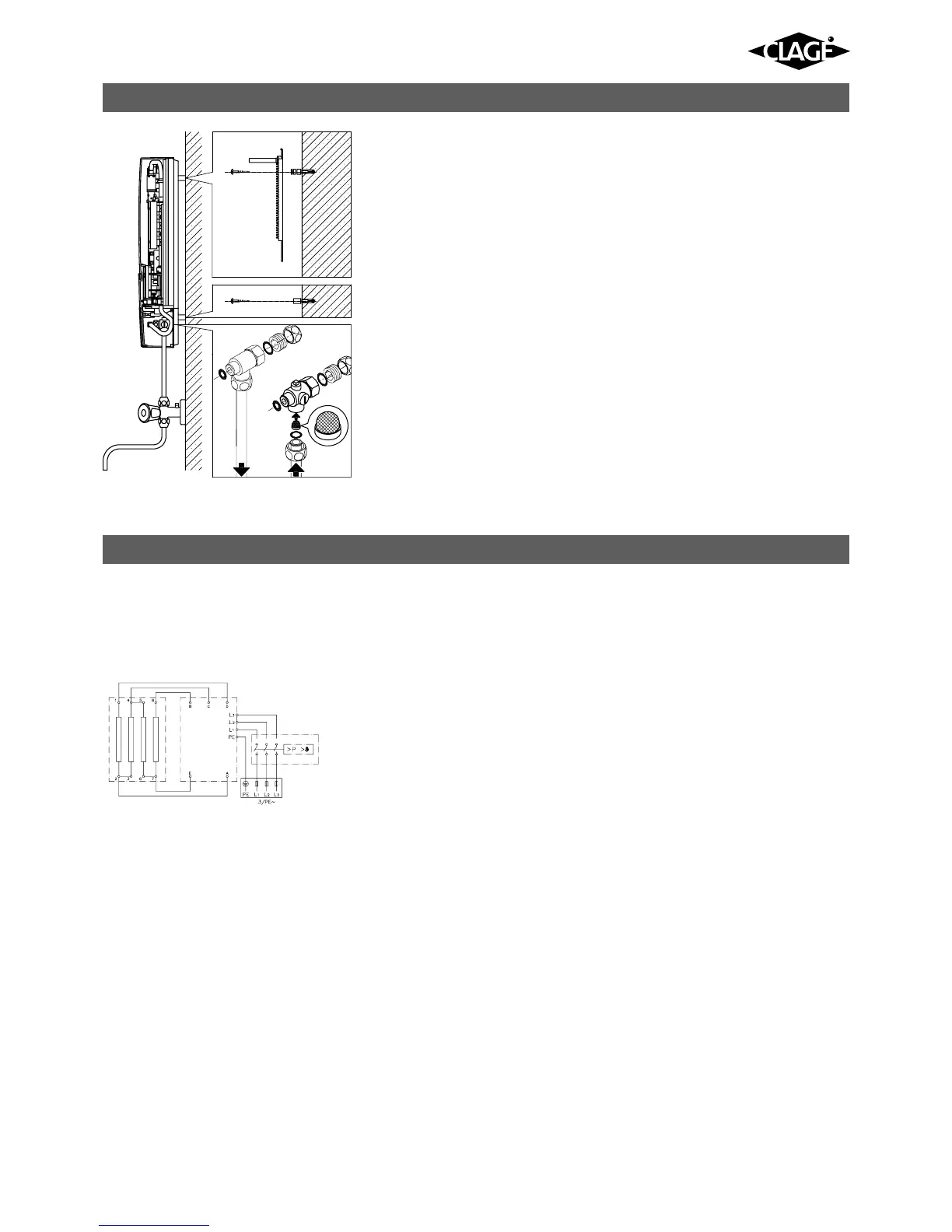

Przy bezpośrednim podłączeniu zalecamy zamontowanie podgrzewacza przy za-
chowaniu odpowiedniego odstępu przy pomocy dostarczonych tulei dystansowych,
zgodnie z zamieszczonym obok rysunkiem. Należy przy tym uwzględnić fakt, że
wykorzystywane są tutaj także obydwa otwory mocujące znajdujące się w dolnym
obszarze przyłączy.
Wygięta strona rurki musi być przykręcona do bocznych odejść przyłączy ciepłej i
zimnej wody przy pomocy nakrętek 1/2’’ oraz uszczelek.
Następnie przy pomocy tępego przedmiotu należy wykonać w obudowie otwór
przejścia dla rury.
Instalacja natynkowa wymaga zainstalowania dodatkowego wkładu filtra
w przyłączu zimnej wody. Wkład filtra wraz z szkicem instalacji należy do
wyposażenia zaworów przyłączeniowych.
8 Podłączenie bezpośrednie armatury
9 Podłączenie prądu (tylko przez specjalistę)
Podgrzewacz musi być przyłączony tylko do instalacji elektrycznej wyko-
nanej w układzie sieciowym TN-S lub TN-C-S wg EN 806-2 Ponadto należy
stosować się do:
• przepisów Rejonowych Zakładów Energetycznych i Zakładów
Wodociągowych
• danych zamieszczonych na tabliczce znamionowej
• danych technicznych: str. 18
Założenia budowlane
• Podgrzewacz musi być przyłączony tylko do stałej instalacji elektrycznej. Urzą-
dzenie musi być podłączone do uziemienia. Maksymalny przekrój przewodów
10mm
2
.
• Przewody elektryczne muszą znajdować się w nienagannym stanie a po montażu
nie powinno się mieć do nich bezpośredniego dostępu.
• Od strony instalacji podgrzewacza należy przewidzieć wielobiegunowe urzą-
dzenie rozłączające zasilanie elektr. o rozwarciu styków przynajmniej 3 mm na
biegun (np. poprzez bezpieczniki).
• Dla zabezpieczenia urządzenia należy zamontować bezpieczniki o parametrach
odpowiednio dostosowanych do mocy podgrzewacza.
Przekaźnik przeciążeniowy / priorytetu
Podczas przyłączenia innych urządzeń na prąd zmienny, zalecamy użycia przekaźni-
ka priorytetu CLAGE (nr art. 82260). Alternatywnie można zastosować przekaźnik
przeciążeniowy do elektronicznych podgrzewaczy przepływowych (CLAGE nr art.
82250) podłączony do fayz L
2
. W zależności od lokalnych warunków, przy niskim
poborze prądu przez podgrzewacz (nastawiona niska temperatura wody i mały
przepływ), może dojść do migotania przekaźnika. Należy wóczas nastawić wyższą
temperaturę wody i wyższy jej przepływ. Zalecamy użycie modeli DEX i DSX, jeśli
konieczne jest użycie przekaźnika priorytetu. Urządzenia te przystosowane są do
współpracy z przekaźnikiem priorytetu.
Schemat połączeń
1. Elektronika
2. Blok grzewczy
3. Zabezpieczenie ciśnieniowe oraz
zabezpieczenie termiczne
4. Listwa zaciskowa
21
1
3
4
2
