Podgrzewacz musi być przyłączony tylko do instalacji elektrycznej wykonanej w
układzie sieciowym TN-S lub TN-C-S wg EN 806-2 Ponadto należy stosować się
do:
• przepisów Rejonowych Zakładów Energetycznych i Zakładów Wodociągowych
• danych zamieszczonych na tabliczce znamionowej
• danych technicznych: str. 18
Miejsce montażu
• Urządzenie instalować tylko w pomieszczeniach nie narażonych na działanie tempera-
tur poniżej 0 °C. Urządzenie nigdy nie może być wystawione na działanie mrozu.
• Urządzenie ma stopień ochrony IP25 i można je instalować zgodnie z Normą PN-92/
E08106 w strefie ochronnej 1.
• Celem uniknięcia strat ciepła, odległość pomiędzy przepływowym podgrzewaczem a
miejscem poboru wody powinna być możliwie niewielka.
• Celem umożliwienia prac konserwacyjnych, na rurze doprowadzającej wodę do
podgrzewacza powinien być zainstalowany zawór odcinający. Urządzenie musi być
dostępne dla celów konserwacji.
• Instalacja wodociągowa może być wykonana z rur stalowych bądź miedzianych. Rury
z tworzyw sztucznych mogą być stosowane tylko wówczas, gdy maja odpowiednie
atesty. Rury rozprowadzające ciepłą wodę powinny być izolowane termicznie.
• Rezystywność (rezystancja właściwa) wody przy temperaturze 15 °C musi wynosić
przynajmniej 1100 Ω cm. Informacje odnośnie rezystywności wody można uzyskać w
lokalnym przedsiębiorstwie zaopatrzenia w wodę.
Przygotowania do zainstalowania podgrzewacza na ścianie.
Przy montażu przepływowego podgrzewacza wody DCX w miejsce innego konwencjo-
nalnego podgrzewacza, z reguły nie jest wymagane wiercenie nowych otworów dla
uchwytu naściennego. W takim przypadku należy tylko wkręcić 2 nyple (22) w sposób
opisany w pkt. 2 i zamontować uchwyt naścienny.
1. Przed montażem podgrzewacza gruntownie przepłukać instalację doprowadzającą
wodę celem usunięcia z niej zanieczyszczeń.

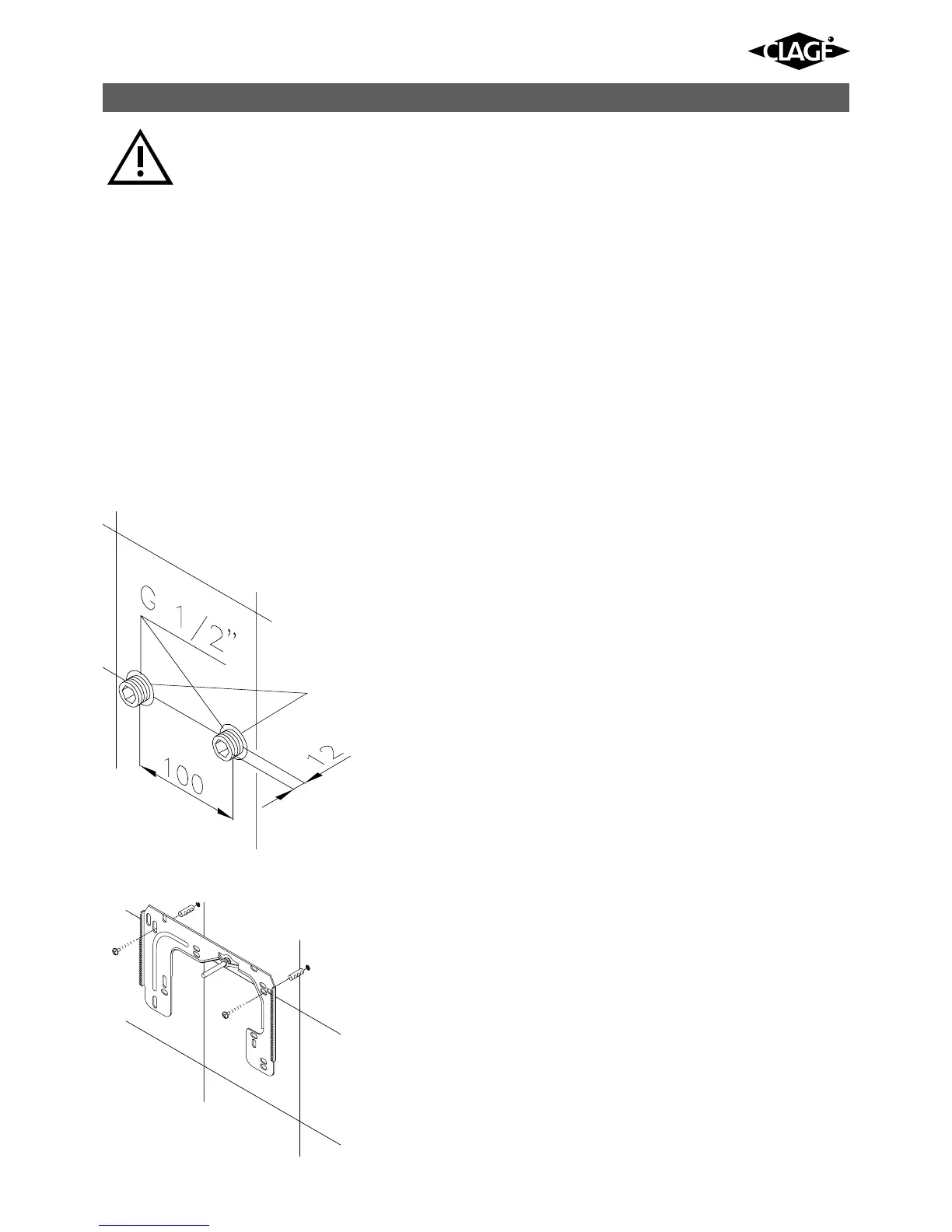

2. W obydwa ścienne podtynkowe przyłącza wody wkręcić nyple (22) przy pomocy 12
mm klucza imbusowego. Po dociągnięciu nypla musi on wystawać ze ściany na 12
mm.
3. Przyłożyć dostarczony szablon montażowy do ściany w taki sposób, aby otwory w
szablonie pokrywały się z przyłączami. Odpowiednio do szablonu, zaznaczyć punkty
nawiercenia i wywiercić otwory, stosując wiertło 6 mm. W otwory wcisnąć dostarczo-
ne kołki rozporowe i przykręcić na ścianie uchwyt ścienny (8).
4. Uskok na płytki lub nierówności do 30 mm można wyrównać przy pomocy dostar-
czonych tulei dystansowych. Tuleje dystansowe montowane są pomiędzy ścianą a
uchwytem ściennym (8).
19
7 Instalacja
22
Urządzenie zostało wypo-
sażone w precyzyjny
czujnik przepływu. Aby
zapewnić mu długotrwałe
działanie, zalecamy wbudowanie do insta-
lacji wodnej filtra wodnego z wkładem 80
µm oraz reduktora ciśnienia.
