1. Avant l’installation, assurez-vous que les branchements ont
bien été effectués et que l’appareil fonctionne
normalement. Toute connexion défectueuse risque
d’endommager l’appareil.
2. Utilisez uniquement les accessoires conçus et fabriqués
pour cet appareil. Tout accessoire non autorisé risque
d’endommager l’appareil.
3. Avant l’installation, veuillez raccorder tous les câbles
d’alimentation.
4. N’installez PAS l’appareil à proximité d'une source de
chaleur pour éviter d'endommager les composants
électriques, et notamment la tête laser.
5. Installez l’unité horizontalement. Si l’unité est installée à
plus de 30 degrés à la verticale, sa performance risque de
se dégrader.
6. Pour éviter les étincelles électriques, branchez le pôle
positif en premier, puis le pôle négatif.
7. NE bloquez PAS la sortie du ventilateur de refroidissement
an que la chaleur puisse se dissiper sufsamment hors de
cet appareil an de ne pas l’endommager.

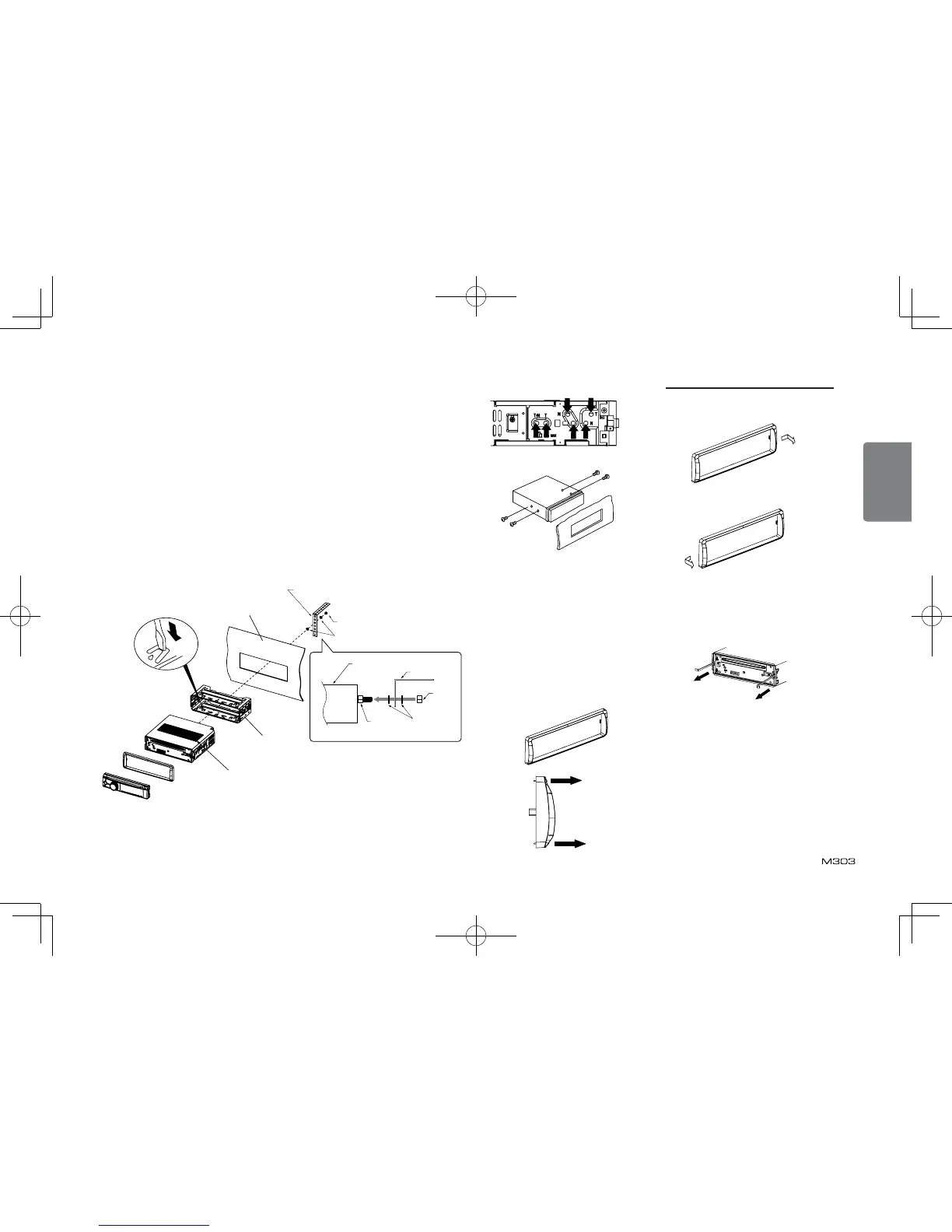

Installation de l’appareil
Méthode A
1. Insérez le support de montage dans le tableau de bord,
choisissez la patte de xation correspondant à la largeur de
l’écartement, pliez la patte de xation vers l’extérieur avec
un tournevis pour xer le support de montage en place.
2. Faites glisser l’appareil dans le support jusqu’à ce que vous
entendiez un déclic.
Démontage de la garniture
1. Appuyez sur la garniture à droite et retirez le côté droit en
tirant vers vous.
2. Appuyez sur la garniture à gauche et retirez le côté
gauche en tirant vers vous.
Démontage de l’appareil
1. Éteindre l’appareil.
2. Retirez le panneau.
3. Retirez la garniture.
4. Insérez les clés de retrait directement au fond jusqu’à ce
qu’elles s’enclenchent, puis sortez l’appareil.
5. Débranchez tous les ls.
Méthode B
6) Retrait de l'appareil source
Cadre de montage
Tableau de bord
M5x6
1. Insérez l’unité directement dans l’ouverture du tableau de
bord.
2. Introduisez les vis cylindrique M5x6 dans les trous du
cadre de montage situés à l’intérieur de l’ouverture des
trous de l’appareil et serrez les vis à gauche et à droite.
Installation de la garniture
Fixez la garniture autour du panneau avant.
Veillez à ce que toutes les griffes de la partie supérieure et
inférieure de la garniture
soient engagées.
Haut
Bas
Remarques concernant l’installation
Tableau de bord
Support de xation
Tournevis
• Retirez la vis de blocage du mécanisme du
lecteur de CD.
• Appliquez la garniture d’étanchéité monobloc
pour le trou de la vis de blocage.
Pattedexation
Écrou M4
Rondelle M4
Rondelle M4
Appareil
source
Pattedexation
Écrou M4
Goujon
