Nozioni sul collegamento delle linee frigorifere

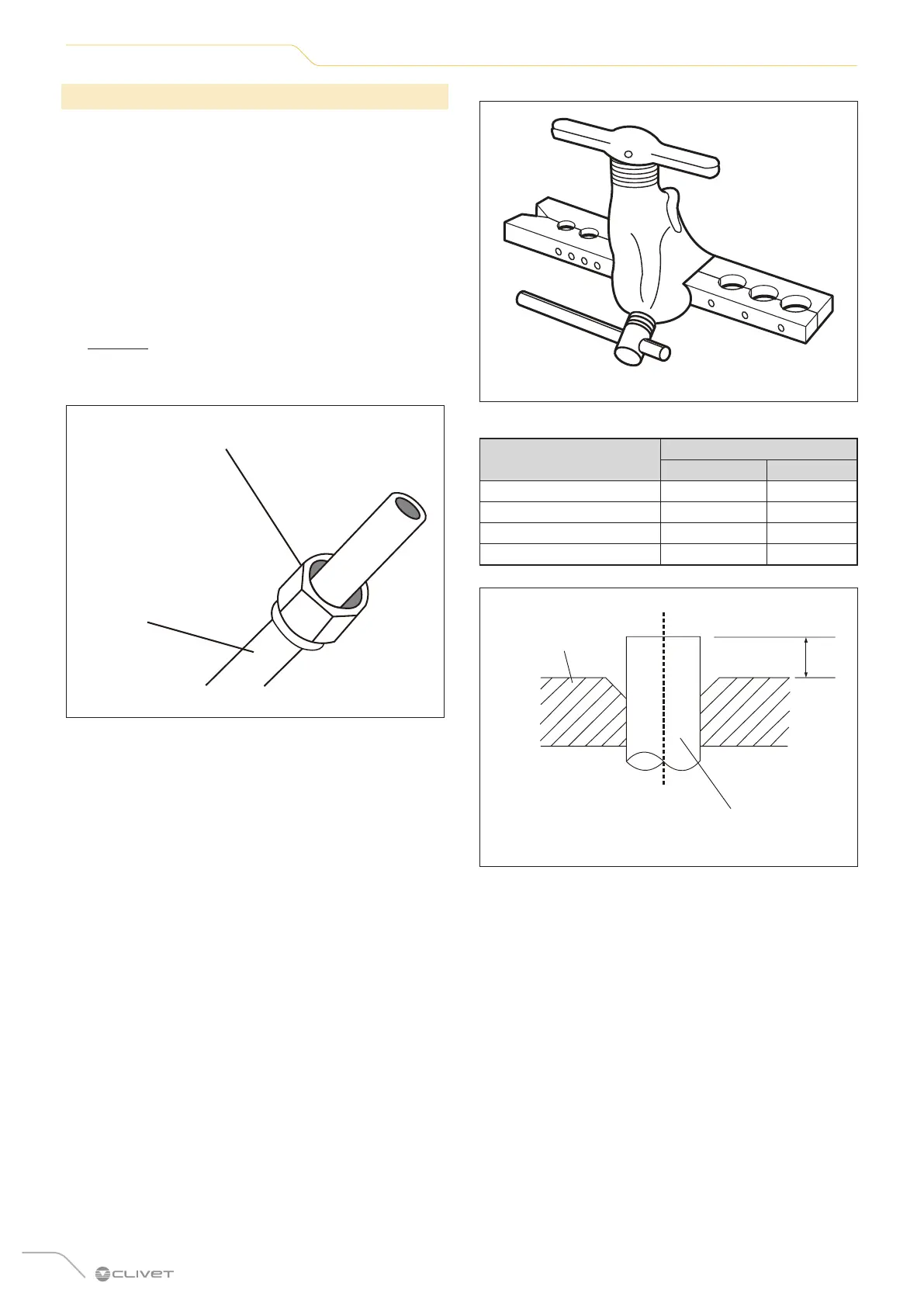

6.1.3 Svasare le estremità dei tubi
Una svasatura corretta è essenziale per una perfetta
tenuta della guarnizione.
1 Dopo avere rimosso le sbavature dal tubo tagliato,
sigillare le estremità con del nastro in PVC per
impedire l’ingresso di materiali estranei.
2 Avvolgere il tubo in un materiale isolante.
3 Disporre un dado svasato a ogni estremità del tubo.
Accertarsi che i dadi siano rivolti nella direzione
corretta, perché dopo la svasatura non sarà più
possibile applicarli o cambiarne la direzione (vedere
“Fig. 16”).
4 Quando si è pronti per eseguire la svasatura,
rimuovere il nastro di PVC dalle estremità del tubo.
Dado svasato
Tubo di rame
Fig. 16
5 Stringere l’estremità del tubo nella dima della
cartellatrice. L’estremità del tubo deve estendersi
oltre il bordo della dima, secondo le misure indicate
nella tabella sottostante.
6 Applicare la vite di svasatura sulla dima.
7 Ruotare la vite in senso orario fino a ottenere la
svasatura desiderata.
Fig. 17
SPORGENZA DEL TUBO OLTRE LA DIMA
Diametro esterno del
tubo (mm)
A (mm)
Min. Max.
Ø 6,35 (Ø 1/4”) 0,7 1,3
Ø 9,52 (Ø 3/8”) 1,0 1,6
Ø 12,7 (Ø 1/2”) 1,0 1,8
Ø 15,9 (Ø 5/8”) 2,0 2,2
Dima
Tubo
A
Fig. 18
8 Rimuovere la vite di svasatura e la dima, quindi
verificare che l’estremità del tubo sia svasata in modo
uniforme e non presenti incrinature.
