Tapón de llenado
de aceite
30

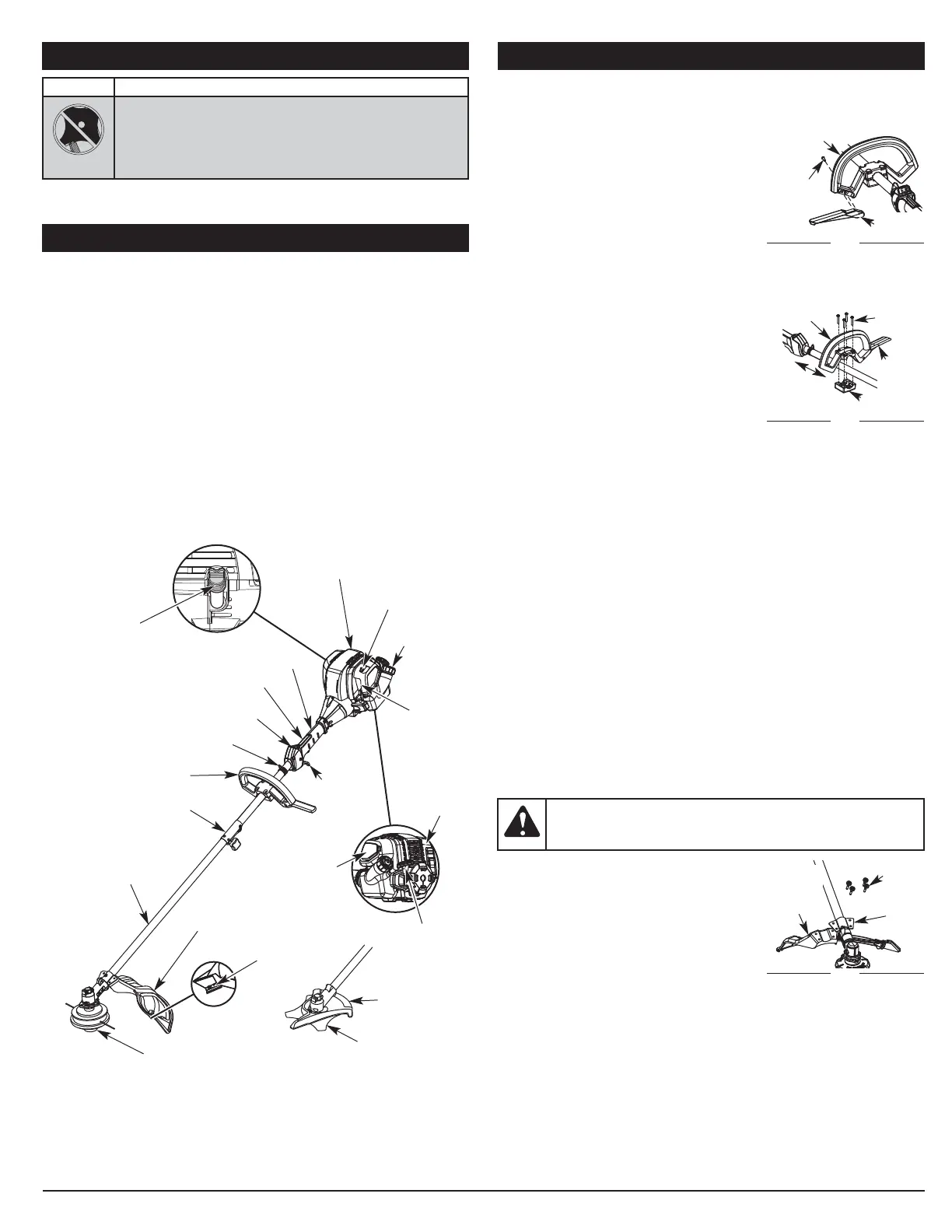

CONOZCA SU UNIDAD
Protección
del cabezal
de corte
Tapa del
combustible
Gatillo del
regulador
Manija
Cabezal de corte
Manjo del eje
Bombilla
del cebador
Palanca del
obturador
Bujía de encendido
Control de encendido y apagado
Bastidor del eje
Mango de
la cuerda
de arranque
Cuchilla de
corte de línea
Silenciador
Cubierta
del filtro
de aire
APLICACIONES
Como recortador:
• Corte de césped y hierbas delgadas
• Recorte de bordes
• Recorte decorativo alrededor de árboles, cercos, etc.
Como cortador de malezas:
• Corte de hierbas y arbustos delgados de hasta 1,3 cm (1/2 pulgada) de
diámetro
INSTALACIÓN Y AJUSTE DEL MANGO
Cómo instalar la barra de barrera
1. Alinee los dos agujeros en la barra de barrera
con los dosorificios en el mango (Fig. 1).
2. Presione la barra de barrera en el mango hasta
que la barra de barrera caiga en su lugar.
3. Inserte el tornillo de la barra de barrera en el
mango (Fig. 1).
4. Use un detornillador mediano de cabeza
plana o un destornillador Torx® T-20 para
apretar el tornillo de la barra de barrera
hasta que esté segura.
Instalación del mango
1. Retire los tornillos del mango y la
abrazadera inferior.
2. Coloque la manija encima de la carcasa del
eje. Coloque la abrazadera inferior debajo de
la carcasa del eje. Alinee el mango y la
abrazadera inferior (Fig. 2).
NOTA: Asegúrese de que la barra de barrera
apunte hacia el lado izquierdo del
operador cuando la unidad se
sostenga en la posición de funcionamiento.
3. Coloque los 4 tornillos a través del mango y en la abrazadera. (Fig. 2).
Use un destornillador grande de cabeza plana o un destornillador Torx T-
25 para apretar parcialmente los tornillos.
4. Sin dejar de sujetar la unidad en posición de operación, mueva el mango
hasta el lugar que le dé el mejor agarre. Colóquelo a una distancia mínima
de 6 pulgadas (15.24 cm) de la base de la empuñadura del eje (Fig. 2).
5. Apriete los tornillos hasta que el mango esté seguro.
Ajuste del mango
Si necesita ajustar el mango:
1. Use un destornillador grande de cabeza plana o un destornillador Torx T-
25 para aflojar los 4 tornillos en el mango.
2. Sin dejar de sujetar la unidad en posición de operación, mueva el mango
hasta el lugar que le dé el mejor agarre. Colóquelo a una distancia mínima
de 6 pulgadas (15.24 cm) de la base de la empuñadura del eje (Fig. 2).
3. Apriete los tornillos hasta que el mango esté seguro.
INSTRUCCIONES DE ENSAMBLE
Rapid-Link™
Adaptador de apoyo
Traba del regulador
HERRAMIENTAS NECESARIAS:
• Destornillador de hoja plana mediano o destornillador Torx® T-20
• Destornillador grande de hoja plana o un destornillador Torx T-25
• Destornillador Phillips
• Varilla de cierre
• Llave de boca cerrada o de cubo de 7/16 de pulgada
• Llave de boca cerrada o de cubo de 1/2 de pulgada
NORMAS PARA UNA OPERACIÓN SEGURA
SYMBOLE SIGNIFICADO
• CORTADORAS DE MALEZAS • CAMBIE LA CUCHILLA
DESAFILADA
ADVERTENCIA: No afile la cuchilla de corte. El afilar la
cuchilla puede causar que la punta se desprenda mientras está
en uso. Esto puede dar lugar a graves lesiones personaless.
Mango
Barra de
barrera
Fig. 1
Tornillo de
la barra de
barrera
Barra de
barrera
Mango
Fig. 2
Mínimo
6 pulg.
(15,24 cm)
Tornillos
Abrazadera
inferior
ENSAMBLAJE DEL RECORTADORA
Instalación del protector del cabezal de corte
Si el protector del cabezal de corte no está
instalado, siga las instrucciones a continuación.
Siga solamente las instrucciones que
correspondan al tipo de eje y protector con que
está equipada esta unidad.
1. Coloque el protector del cabezal de corte en
el soporte de montaje. Alinee los orificios del
protector del cabezal de corte con los del
soporte de montaje. (Fig. 3)
2. Enrosque los 2 tornillos en el soporte de montaje y el protector del
cabezal de corte apretándolos con la mano.
3. Apriete los tornillos con un destornillador Phillips hasta que el protector
quede firme en su lugar.
ADVERTENCIA: Para evitar lesiones personales graves, no
opere nunca la unidad como una recortadora sin el protector del
cabezal de corte colocado.
Fig. 3
Soporte
de
montaje
Tornillos (4)
Protector
del
cabezal
de corte
Cuchilla de corte
Protector de la
cuchilla de corte
