FRANÇAIS
FR
77
RESPONSABILITÉ’
Le constructeur ne répond pas du bon fonctionnement des
électropompes ou des dommages éventuels que celles-ci
peuvent provoquer si celles-ci sont manipulées, modiées
et/ou si elles fonctionnement en-hors du lieu de travail
conseillé ou dans des conditions qui ne respectent pas les
autres dispositions du présent manuel. Il décline en outre
toute responsabilité pour les imprécisions qui pourraient gurer
dans le présent manuel d’instructions, si elles sont dues à des
erreurs d’impression ou de transcription. Il se réserve le droit
d’apporter au produit les modications qu’il estimera néces-
saires ou utiles, sans qu’elles ne portent préjudice aux caracté-
ristiques essentielles.
1- GÉNÉRALITÉS
Le produit est un système intégré composé d’une électropompe centrifuge
à étages multiples et démarrage automatique, d’un circuit électronique
de commande et d’un vase d’expansion. Le refroidissement du moteur
à l’eau, non pas à l’air, assure un niveau de bruit inférieur du système et
permet de le placer dans un environnement non aéré.
Applications
installations hydriques d’approvisionnement et de pressurisation pour
usage domestique ou industriel. À l’extérieur, le produit se présente
comme un parallélépipède à six pans, comme l’illustre la Fig. 1.

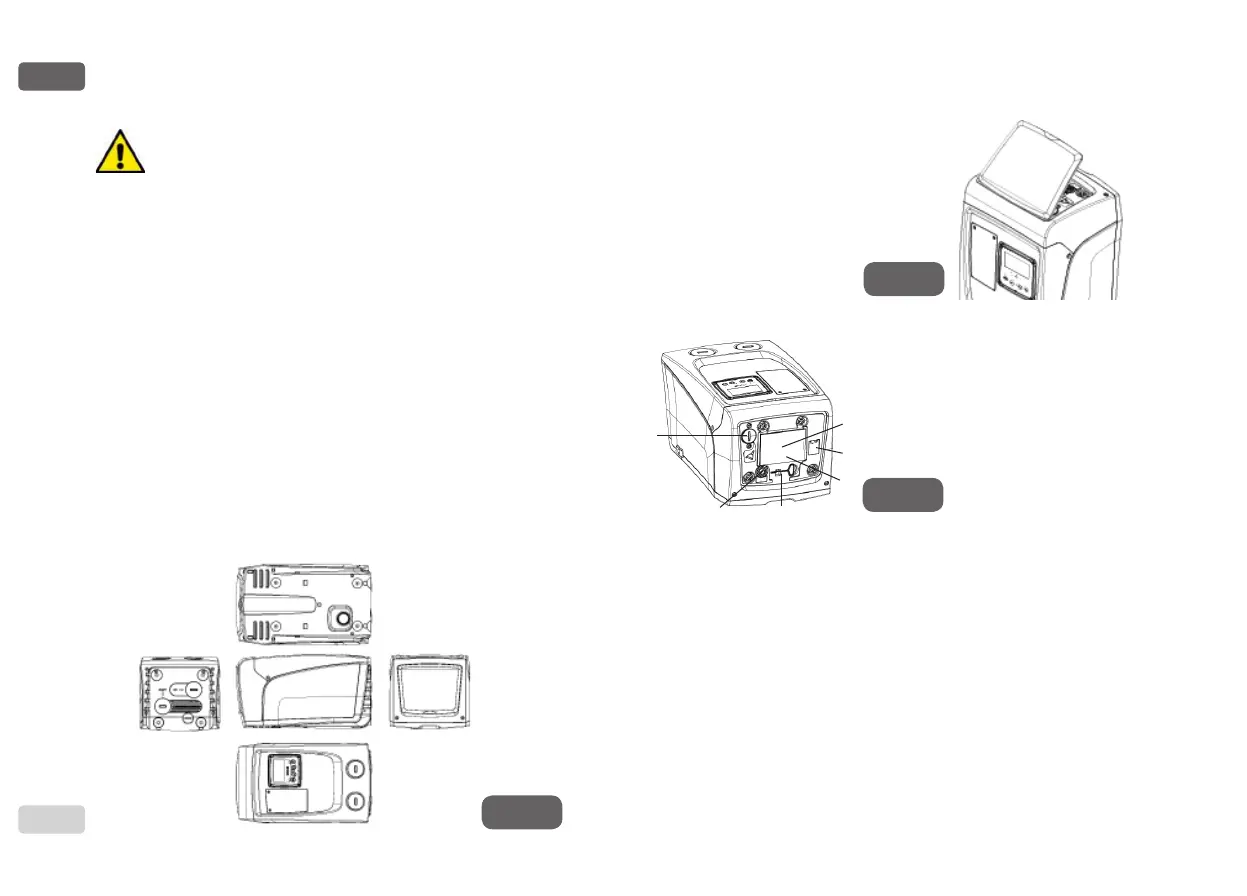

Figure 1
B
C
E
F
A
Pan A: porte d’accès au logement technique.
Le logement technique permet d’accéder à (voir Fig.3):
1. Guide rapide;
2. Plaquette technique;
3. Bouchon de chargement (uniquement
pour l’installation verticale);
4. Outil accessoire;
5. Arbre moteur;
6. QR-code
Faccia B: Un passe-l permet de faire sortir le câble d’alimentation à bran-
cher au réseau électrique.
Pan C: les 4 letages en laiton forment le siège des 4 pieds d’appui pour
l’installation verticale. Les 2 bouchons à visser de 1” peuvent être éliminés
an de réaliser les branchements vers l’installation, selon la conguration
de l’installation que l’on souhaite adopter. Si nécessaire, brancher le dis-
positif d’alimentation en eau (puits, citerne, etc.) à la prise « IN » et le
dispositif de distribution à la prise « OUT ». Une grille d’aération est éga-
lement présente. Le bouchon de 3/8” permet de vidanger le système s’il
est installé à l’horizontale. Une grille d’aération est également présente.
Pan E: les 4 letages en laiton forment le siège des 4 pieds d’appui pour
l’installation horizontale. La fonction principale du bouchon de 1” est la vi-
dange du système s’il est installé à la verticale.
Deux grilles d’aération sont également présentes..
Figure 2
Figure 3
1
2
3
45
6
