Il est vivement recommandé d’effectuer l’installation suivant les
indications du manuel conformément aux lois, directives et nor-
mes en vigueur dans le site d’utilisation et en fonction de l’appli-
cation. Le produit en objet contient un convertisseur à l’intérieur
duquel sont présents des tensions continues et des courants
avec des composants à haute fréquence (voir tableau 0).
Typologie des éventuels courants de fuite vers la terre
Alternatif
Unipolaire
pulsant
Continu
Avec compo-
sants à haute
fréquence
Convertisseur
alimentation
monophasée
X X X
L’interrupteur magnétothermique de protection doit être correctement di-
mensionné (voir caractéristiques électriques).
Tableau 0
Pour les pompes dépourvues de che électrique la correspondance des
couleurs des conducteurs est celle qui est indiquée dans le tableau 0bis:
Connexion Typologie A Typologie B
Phase Marron Marron
Neutre Bleu clair Bleu clair
Terre (PE) Jaune/Vert Vert
Typologie A : marchés européens ou assimilés.
Typologie B : marchés américain et canadien ou assimilés.
L’appareil doit être connecté à un interrupteur principal qui interrompt tous
les pôles d’alimentation. Quand l’interrupteur se trouve en position ouver-
te, la distance de séparation entre chaque contact doit respecter ce qui est
indiqué dans le tableau 0tris.
Distance minimale entre les contacts de l’interrupteur d’alimentation
Alimentation [V] ≤127 >127 et ≤240
Distance minimale [mm] >1,7 >3
3.2 Conguration de l’inverseur intégré
Le système est conguré par le constructeur de façon à satisfaire la plu-
part des cas d’installation à fonctionnement sous pression constante.
Les principaux paramètres réglés en atelier sont les suivants:
• Point de consigne (valeur de la pression constante voulue) : SP = 2.7
bar/39 psi.
• Réduction de la pression pour le redémarrage RP = 0.3 bar/4.3 psi.
• Fonction Anti-cycling : désactivée.
Ces paramètres, et d’autres encore, peuvent en tout cas être réglés par
l’utilisateur en fonction de l’installation. Voir les spécications indiquées
aux parag. 4-5.
Tableau 0 bis
Tableau 0 tris

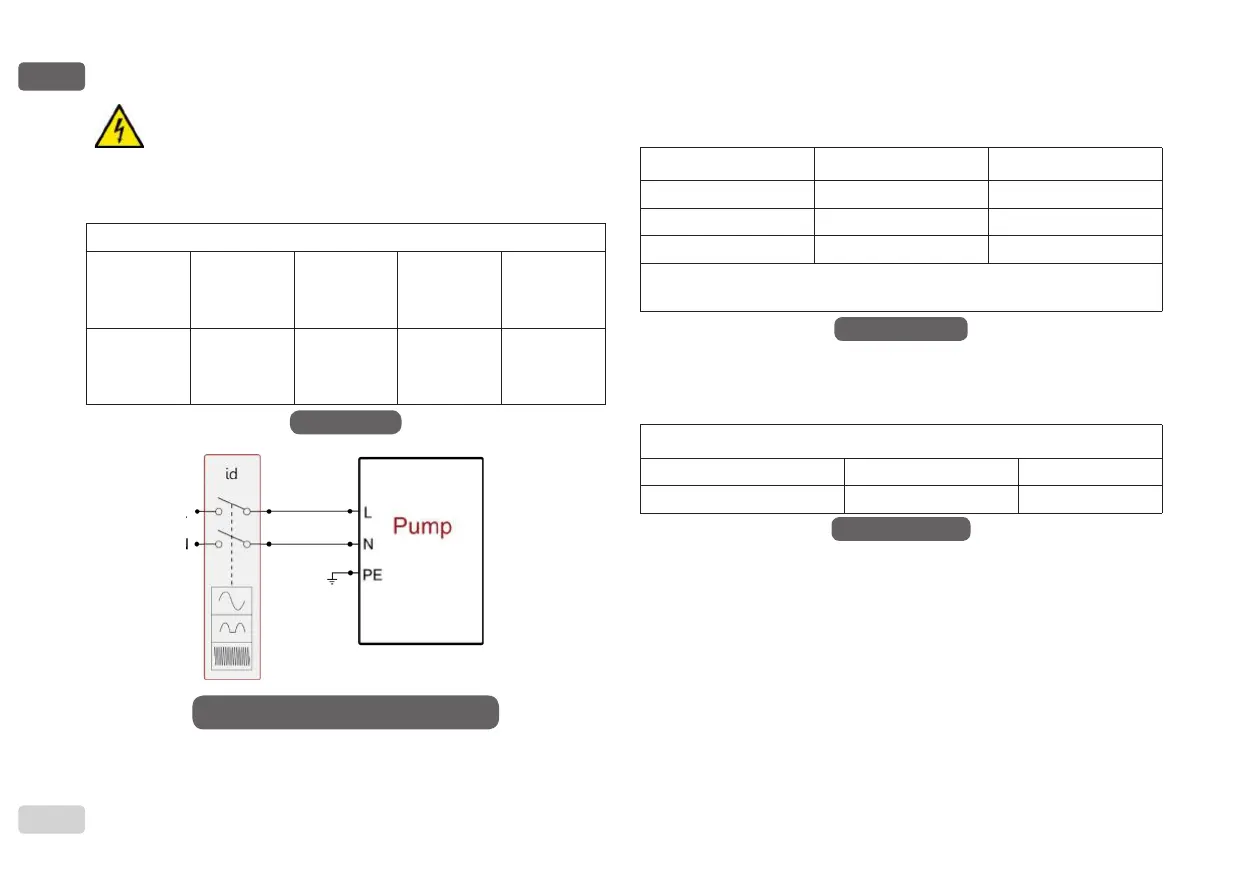

Figure 11 - bis exemple d’installation
