FRANÇAIS
FR
83
• Il est obligatoire de maintenir une distance d’au moins 10 mm entre
le pan B du système et un encombrement, an d’assurer la sortie du
câble d’alimentation vers la prise électrique.
• Il est recommandé de garder distance de 200 mm au moins entre le
pan A du système et un encombrement, an de pouvoir retirer la porte
d’accès au logement technique.
Si la surface n’est pas plate, dévisser le pied qui ne repose pas au sol en
réglant sa hauteur jusqu’à obtenir le contact avec celui-ci, an d’assurer
la stabilité du système. Le système doit en effet être placé de manière
sûre et stable. Il doit garantir la verticalité de l’axe : ne pas le placer sur un
système incliné.
2.2.1 Raccords hydrauliques
Réaliser le raccord en entrée du système à travers la bouche du pan C mar-
quée « IN » sur la Fig. 8 (raccord d’aspiration). Retirer alors le câble pertinent
à l’aide d’un tournevis.
Effectuer la connexion en sortie du système à travers la bouche située sur le
pan C, indiquée par « OUT 1 » sur la Fig. 8 et/ou à travers la bouche située que
le pan F, indiquée par « OUT 2 » sur la Fig. 8 (raccord d’admission). Dans cette
conguration, les 2 bouches peuvent en effet être utilisées l’une en alternative
de l’autre (selon ce qui est le plus pratique pour l’installation) ou simultanément
(systèmes à double distribution). Retirer alors le/les bouchons(s) de la/des
porte(s) que l’on entend utiliser à l’aide d’un tournevis.
Tous les raccords hydrauliques du système vers l’installation à laquelle il
peut être connecté comprennent un letage femelle de 1’’ GAZ en laiton.
Voir l’AVERTISSEMENT pertinent à la Fig. 7.

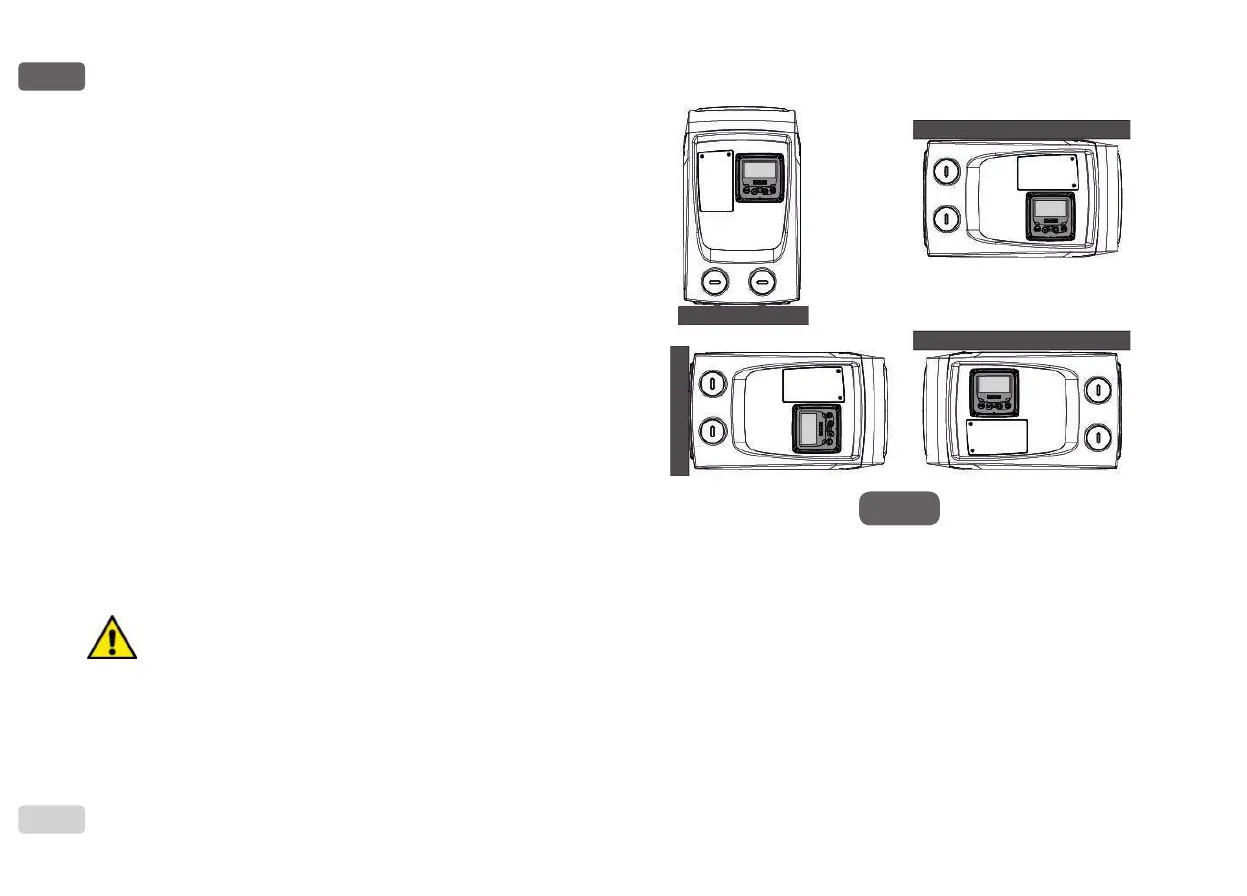

2.2.2 Orientation du tableau d’interface
Le tableau d’interface est conçu de manière à pouvoir être orienté dans
la direction la plus pratique pour être lu par l’utilisateur : la forme carrée
permet en effet de le faire pivoter de 90° en 90° (Fig. 9).
• Dégager les 4 vis sur les angles du panneau à l’aide de l’outil acces-
soire.
• Ne pas retirer entièrement les vis. Il est conseillé de dégager unique-
ment le letage sur la carène du produit.
• Faire attention à ne pas faire tomber les vis dans le système.
• Séparer le tableau en veillant à ne pas tendre le câble de transmis-
sion du signal.
• Remettre le tableau en place en l’orientant de la manière la plus
adaptée en veillant à ne pas pincer le câble.
• Serrer les 4 vis à l’aide de la clé spécifique.
Figure 9
