6.5 Température ambiante
L’onduleur solaire peut être utilisé à une température ambiante comprise entre -25 °C et +60 °C.

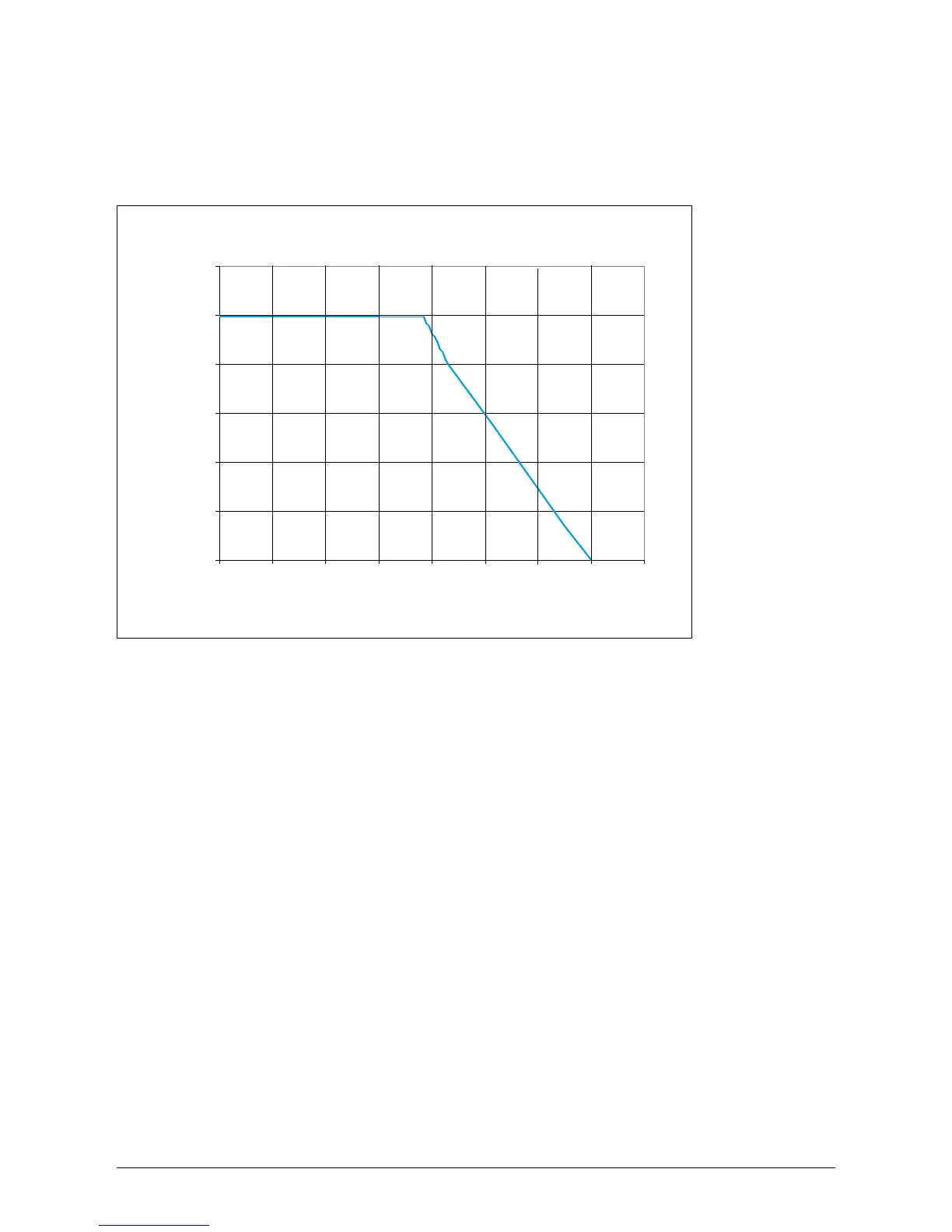

Le diagramme suivant reproduit la réduction de puissance automatique de la puissance délivrée
par l’onduleur solaire en fonction de la température ambiante.
L’appareil devra être installé dans un lieu de montage bien ventilé, frais et sec.
6.6 Connexion réseau
La connexion réseau (CA Output) est assurée par une che CA Wieland RST25i3S. Vous trouverez
le brochage sur le bornier à vis. L’onduleur solaire doit être branché au réseau électrique à l’aide
d’un câble à trois conducteurs (L, N, PE). Le câble CA branché doit être mis hors tension avant de
desserrer ou avant de monter la che CA.
Le branchement de la che CA Wieland doit être réalisé avec un câble exible et une section de
conducteur équivalent à 4,0 mm².
Entre le réseau et chaque onduleur, il faut prévoir un coupe-circuit automatique d’une intensité
nominale de 32 A et d’une caractéristique de déclenchement de type B dans le câble L. De plus, il
faut veiller au bon choix des parafoudres éventuels.
Le convertisseur solaire doit être relié à la terre à l’aide du conducteur de protection PE de la prise
secteur. Le conducteur PE doit être raccordé à la borne prévue à cet effet. Si vous souhaitez relier
plusieurs onduleurs dans une même installation, veuillez vous reporter aux dessins en annexe pour
le mode opératoire.
Merci de tenir compte de la longueur de câble et de la section des conduites, car une élévation de
température et des pertes de puissance intempestives peuvent ainsi se produire.
Le connecteur CA possède un verrouillage contre les débranchements inopinés. Ce verrouillage
peut être débloqué à l’aide d’un tournevis.
0
1000
2000
3000
4000
5000
6000
0 10 20 30 40 50 60 70 80
Température ambiante (°C)
Puissance de sortie (W )
