10 Annexe
10.1 Exemples de branchement
Boîte de raccordement domestique
Câble de branchement domestique
Réseau de basse tension ~ 400 / 230 V
VNB
Client
Limite de propriété
Z
(1)
Z
(2)
Instrument de mesure
(1) Compteur de consommation d´électricité
(2) Compteur de fourniture d´électricité
Respectivement avec verrouillage
Observation: Il est également possible d’utiliser
un compteur, qui mesure les deux flux d’énergie
séparément.
=
~
~ 400 / 230 V
Dispositifs con-
sommateurs du
client
Générateur
photovoltaïque
avec onduleur
4,6 kVA maxi.
Dispositif de commande
Distributeur du circuit électrique
Protection de découplage avec un système de
surveillance de la tension et de la fréquence ainsi
qu’avec un système de mesure de l’impédance du
réseau.
Sécurité en cas de court-circuit
Sécurité en cas de surcharge

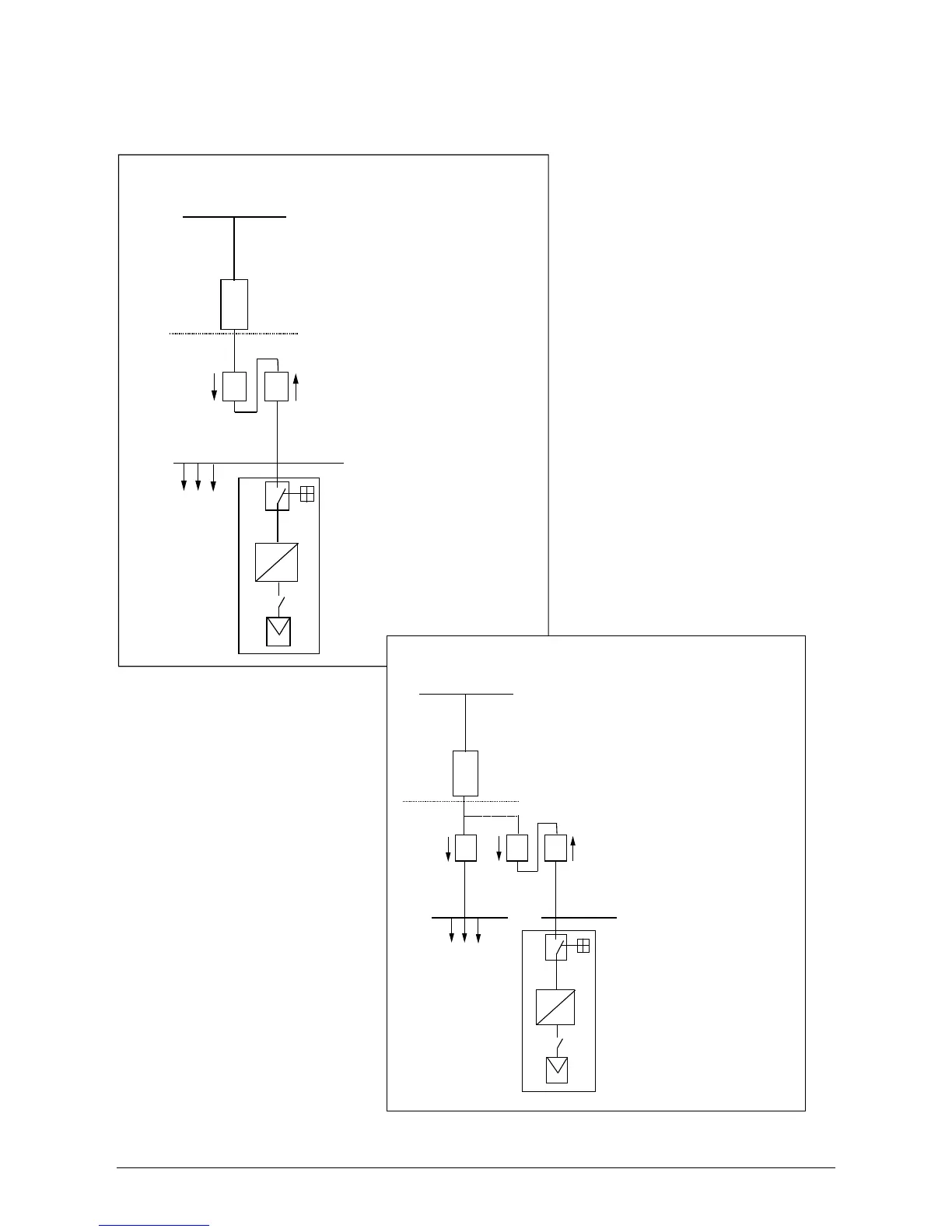

Une installation auto-productrice individuelle en mode de fonctionnement parallèle
sans possibilité de régime isolé, alimentation monophasée avec protection de
découplage .
Boîte de raccordement domestique
Câble de branchement domestique
Réseau de basse tension ~ 400 / 230 V
VNB
Client
Limite de propriété
Z
(1)
Z
(2)
Instrument de mesure
(1) Compteur de consommation d´électricité
(2) Compteur de fourniture d´électricité
Respectivement avec verrouillage
Observation: Il est également possible d’utiliser un
compteur, qui mesure les deux flux d’énergie
séparément.
(3) Compteur pour la consommation de
l’installation client
=
~
~ 400 / 230 V
Dispositifs consomma-
teurs du client
Générateur
photovoltaïque
avec onduleur
4,6 kVA maxi.
Dispositif de commande
Distributeur du circuit électrique
Protection de découplage avec un système de
surveillance de la tension et de la fréquence ainsi
qu’avec un système de mesure de l’impédance du
réseau.
Sécurité en cas de court-circuit
Sécurité en cas de surcharge
Une installation auto-productrice individuelle en mode de fonctionnement parallèle sans
possibilité de régime isolé, alimentation monophasée avec protection de découplage,
alimentation à part.
