Denon DP-300F Service Manual

3
DP-300F

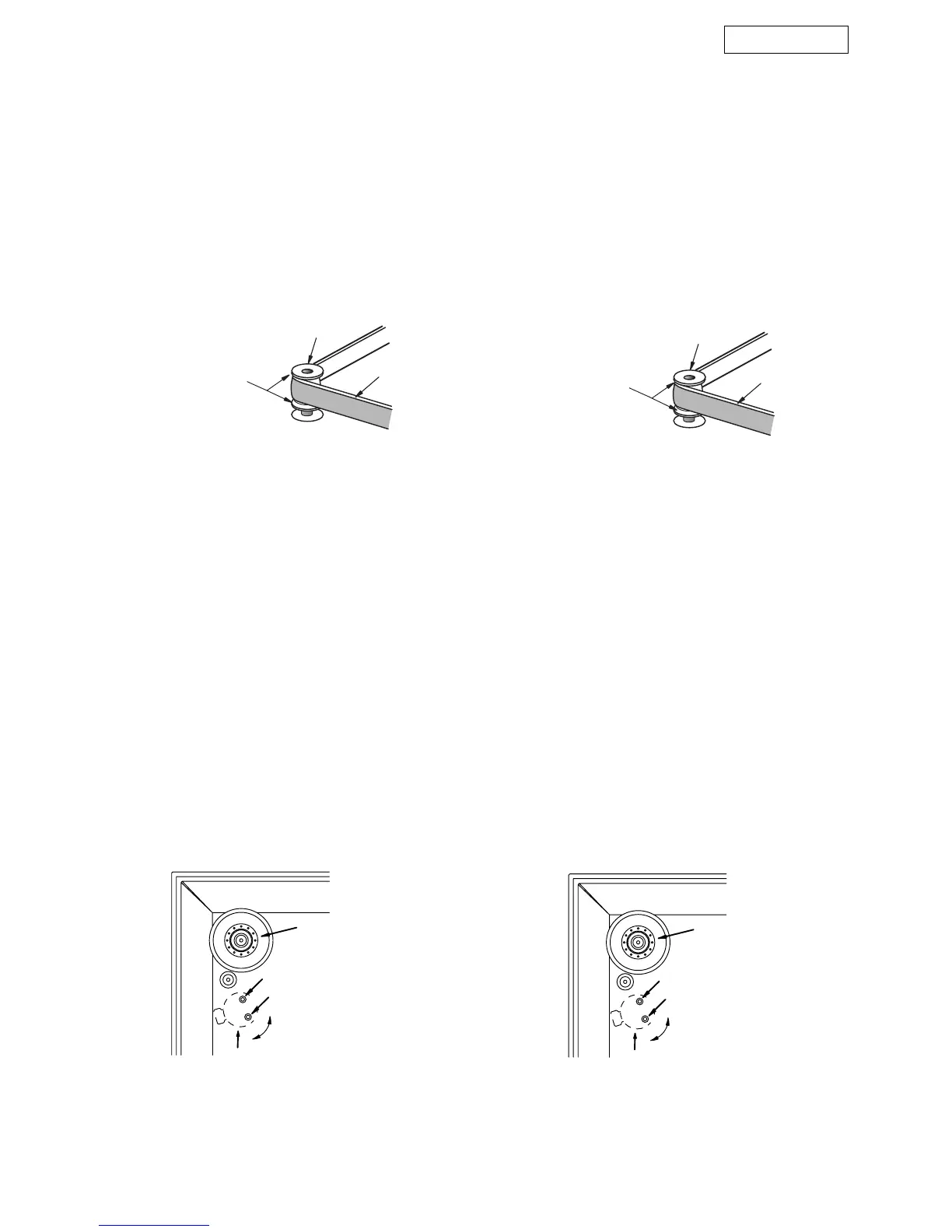

METHOD OF ADJUSTMENT
1. RELATIONSHIP BETWEEN BELT AND
PULLEY.
Check that the belt is not touching the collars (A) of the
motor pulley. If it is, remove the turntable and reattach
the belt at the center of the turntable skirt.
調整のしかた
1. ベルトとプーリーの関係
ベルトがモータープーリーのつば部分に触っていないか
を確認します。 A 面に触っている場合は、ターンテー
ブルを外してもう一度ベルトを T.T スカート部のセン
ターに取り付けて確認します。
2. SPEED ADJUSTMENT
If the speed is off, adjust it with the variable resistor on
the motor control board.
Adjust for 33 rpm first, then set at 45 rpm and check.
After adjusting, check the two speeds (33 and 45 rpm)
once again.
33
45
Adj. Hole for 45 rpm
This diagram shows the bottom panel.
Adj. Hole for 33 rpm
Foot
Motor
2. スピード調整
スピードが合わない場合は、モーターコントロール基板
の半固定ボリウムで調整します。
スピード調整は 33rpmを先におこない、45rpm 側にし
て確認します。
調整後は、33rpm、45rpm を再度確認します。
33
45
裏面から見た図です。
調整孔
調整孔
フット
モーター
45 rpm
33 rpm
Belt
Motor pulley
Should not touch
here (A)
モータープーリー
ベルト
この面に触って
いないこと（A）

Denon DP-300F Specifications

General

Type	Belt-drive audio turntable
Interface	PHONO
Product color	Black, Silver
Wow & flutter	0.1 %
Nominal speeds	33 1/3, 45 RPM
Stylus pressure	4 g
Signal-to-Noise Ratio (SNR)	60 dB
Arm length	221.5 mm
AC adapter frequency	60 Hz
AC adapter input voltage	80 - 260 V
Power consumption (typical)	2 W
Frequency range	20 - 20000 Hz

Weight and Dimensions

Weight	5500 g
Product dimensions (WxHxD)	434 x 381 x 122 mm
